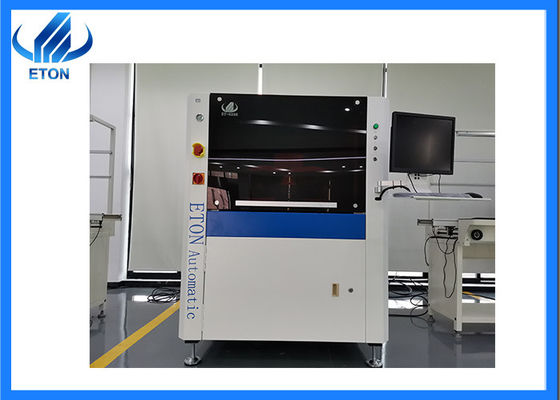

Machine d'impression automatique à pochoirs en PCB ligne SMT dans la ligne de production de lumière LED
FLes caractéristiques de l'imprimante à pochoirs SMT
Imprimante à pochoirs automatique SMT:
1 Interface de fonctionnement facile à apprendre et facile à utiliser
2 Fonction de dialogue homme-machine
3 Créer des fichiers de programme avec des fonctions d'enseignement et de navigation, avec des instructions pour chaque étape.
4 Commutateur à une touche entre le chinois et l'anglais, avec journal d'exploitation, analyse et diagnostic des erreurs et autres fonctions.
L'axe X,Y adopte une vis à billes de meulage de haute précision, entraînée par des servo-moteurs des deux côtés.
2 Le polariseur est ajouté à l'intérieur, et la Marque de différentes formes est saisie automatiquement et avec précision, et les sources lumineuses uniformes à trois voies supérieures, inférieures et coaxial.
1.Système de transport et de serrage des PCB
1 La direction de chargement du PCB peut être sélectionnée et combinée librement.
2 Une bande transporteuse à engrenages internes unique pour éviter les embouteillages.
3 Le contrôle de vitesse de transport programmable rend l'arrêt du PCB plus précis.
4 Adopter des pinces latérales flexibles et des supports segmentés pour pincer efficacement le PCB afin d'assurer un contact parfaitement équilibré entre le PCB et le maillage en acier.
5 La structure d'entraînement du module conçue de manière optimale améliore efficacement la stabilité de l'étalonnage de la plate-forme et réalise une transmission ultra-petite sous réglage fin,de sorte que la machine puisse répondre à l'exigence d'impression de plus grande précisionLa structure est simple et fiable, le réglable est pratique et le réglage de hauteur du PIN de support de la carte PCB avec différentes épaisseurs peut être réalisé rapidement.
Paramètre de l'imprimante à pochoirs
| Taille du PCB |
Le nombre de points de contact doit être supérieur à: |
| Épaisseur des PCB |
0.6 à 6 mm |
| La couche de couche de PCB |
Le nombre total d'écoulements de la couche de PCB est le suivant: |
| Hauteur de transport |
900 ± 20 mm |
| Direction du transport |
À gauche-droite, à droite-gauche, à gauche-gauche, à droite-droite |
| Vitesse de transport |
Max 1200 mm/s Programmable |
| Tête d'impression |
Deux têtes d'impression indépendantes à connexion directe moteur-conducteur |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Détecteur d'acier (standard), détecteur photovoltaïque (optionnel) |
| Vitesse de séparation des pochoirs |
0.1 à 20 mm/sec Programmable |
| Système de nettoyage |
Séche, humide, sous vide ((Programmable) |
| Plage d'ajustement du tableau |
Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil. |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (hors imprimerie et nettoyage) |
| Changement de produit |
< 5 minutes |
| Air requis |
40,5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Méthode de contrôle |
Contrôle du PC |
| Dimension |
Le nombre total d'équipements utilisés est de 1240 (L) * 1450 (W) * 1650 (H). |
| Le poids |
Approximativement 700 kg |
Solution de ligne de production SMT
Les clients d'ETON
Nos produits sont exportés vers plus30pays et régions
Par exemple, la Corée du Sud, la Turquie, l'Égypte, l'Inde, la Russie, l'Amérique, le Brésil, la Tunisie, la Pologne, la Lituanie, l'Afrique du Sud, l'Iran,Le Vietnam, le Pakistan, l'Arabie saoudite, l'Ouzbékistan, le Nigéria, l'Allemagne, etc.
ETON Glober Services
- Solutions professionnelles: Fournir des solutions SMT professionnelles en ligne complète
- Garantie gratuite: service d'usine d'un an. Toutes les pièces endommagées pendant la période de garantie seront remplacées gratuitement.
- Installation gratuite: installation gratuite sur place pour assurer une production en douceur.
- Formation technique gratuite: formation professionnelle en exploitation et en maintenance.
- Assistance technique gratuite: assistance technique en ligne 24 heures sur 24.
Mise à niveau logiciel gratuit: Offrir une mise à niveau logicielle gratuite à vie
