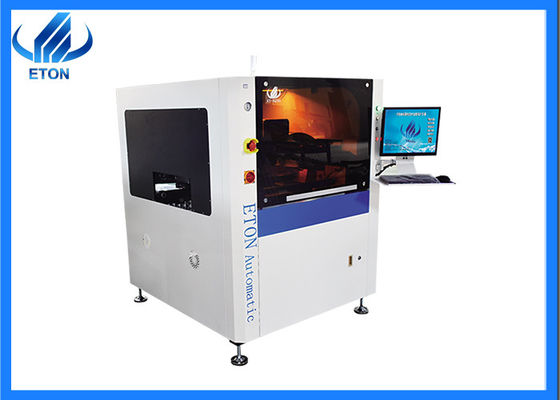

Machine d'impression automatique à pochoirs en PCB ligne SMT dans la ligne de production de lumière LED
FLes caractéristiques de l'imprimante à pochoirs SMT
1.Système de transport et de serrage des PCB
1 La direction de chargement du PCB peut être sélectionnée et combinée librement.
2 Une bande transporteuse à engrenages internes unique pour éviter les embouteillages.
3 Le contrôle de vitesse de transport programmable rend l'arrêt du PCB plus précis.
4 Adopter des pinces latérales flexibles et des supports segmentés pour pincer efficacement le PCB afin d'assurer un contact parfaitement équilibré entre le PCB et le maillage en acier.
5 La structure d'entraînement du module conçue de manière optimale améliore efficacement la stabilité de l'étalonnage de la plate-forme et réalise une transmission ultra-petite sous réglage fin,de sorte que la machine puisse répondre à l'exigence d'impression de plus grande précisionLa structure est simple et fiable, le réglable est pratique et le réglage de hauteur du PIN de support de la carte PCB avec différentes épaisseurs peut être réalisé rapidement.
- Système de positionnement des pochoirs
1 grattoir à raccordement direct suspendu en forme de pont en forme de volet.
2 La taille des mailles d'acier est universelle, avec une bonne et large applicabilité.
3 Cadre à mailles d'acier fixe segmenté.
1 faisceau de grattoir en aluminium coulé pour assurer un fonctionnement plus fluide du grattoir.
2 Tête d'impression de moteur pas à pas à suspension programmable auto-réglable.
3 La structure du rail de défilement bilatéral à double défilement assure la précision et la fluidité de fonctionnement avant et après l'impression.
4 En fonction des différentes pressions requises par les presses avant et arrière et de la stabilité du levage et de l'abaissement, pour éviter la fuite de pâte de soudure,la lame a une certaine conception de serrage élastique, la pression de la pince, la vitesse de levage, la vitesse d'impression et la plage d'impression sont réglables par logiciel.fournir aux clients une bonne plateforme de contrôle d'impression.
5 Système de grattage de type rails coulissants, améliorer la stabilité de fonctionnement et prolonger la durée de vie.
6 Le dispositif de rétroaction de la pression du grattoir en boucle fermée surveille en tout temps la pression du grattoir, ce qui rend l'impression plus pleine.
7 échelles intégrées, ne tombent jamais.
- Interface de fonctionnement
1 Interface de fonctionnement facile à apprendre et facile à utiliser
2 Fonction de dialogue homme-machine
3 Créer des fichiers de programme avec des fonctions d'enseignement et de navigation, avec des instructions pour chaque étape.
4 Commutateur à une touche entre le chinois et l'anglais, avec journal d'exploitation, analyse et diagnostic des erreurs et autres fonctions.
- Système d'imagerie et optique
L'axe X,Y adopte une vis à billes de meulage de haute précision, entraînée par des servo-moteurs des deux côtés.
2 Le polariseur est ajouté à l'intérieur, et la Marque de différentes formes est saisie automatiquement et avec précision, et les sources lumineuses uniformes à trois voies supérieures, inférieures et coaxial.
Paramètre de l'imprimante à pochoirs
| Modèle |
Pour les produits à base de plantes |
| Cadres d'écran |
Taille maximale |
737 mm |
| Taille minimale |
470 mm |
| Épaisseur |
25 à 40 mm |
| Taille du PCB |
Le nombre de points de contact doit être supérieur à: |
| Épaisseur des PCB |
0.6 à 6 mm |
| La couche de couche de PCB |
Le nombre total d'écoulements de la couche de PCB est le suivant: |
| Hauteur de transport |
900 ± 20 mm |
| Direction du transport |
À gauche-droite, à droite-gauche, à gauche-gauche, à droite-droite |
| Vitesse de transport |
Max 1200 mm/s Programmable |
| Emplacement de la carte PCB |
Système de soutien |
Le réglage manuel de l'épingle magnétique/de la table vers le haut/vers le bas |
| Système de serrage |
Coupe unique à plateau, serrage latéral |
| Tête d'impression |
Deux têtes d'impression indépendantes à connexion directe moteur-conducteur |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Détecteur d'acier (standard), détecteur photovoltaïque (optionnel) |
| Vitesse de séparation des pochoirs |
0.1 à 20 mm/sec Programmable |
| Système de nettoyage |
Séche, humide, sous vide ((Programmable) |
| Plage d'ajustement du tableau |
Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil. |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (hors imprimerie et nettoyage) |
| Changement de produit |
< 5 minutes |
| Air requis |
40,5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Méthode de contrôle |
Contrôle du PC |
| Dimension |
Le nombre total d'équipements utilisés est de 1240 (L) * 1450 (W) * 1650 (H). |
| Le poids |
Approximativement 700 kg |
| Hauteur supérieure du transfert de PCB |
10 mm |

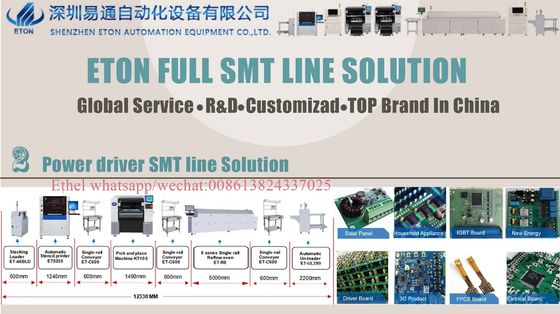

Solution de la ligne de production SMT: DOB ampoules/lampe de panneau/lampe de basse tension/lampe d'inondation/lampe de bande/lampe de tube,etc.
RFC
Q: Y a-t-il une garantie de qualité?
Nous nous en tenons à la qualité d'abord, orientée vers le client, amélioration continue!
Q: Quelle est la machine SMT?
Il s'agit d'une lampe à LED utilisant la technologie de montage de surface.
Q: Le service après-vente de la machine est-il garanti?
Chacune de nos machines a une garantie d'un an et nous rendrons régulièrement visite aux clients pour les utiliser.
Q: Que pouvons-nous faire pour vous?
R: Nous fournissons la machine SMT, nous pouvons également fournir le schéma de la ligne de production et ainsi de suite.
Q: Quelle est votre date de livraison?
R: La date de livraison est d'environ 25-30 jours après réception du dépôt.
Q: Quelles sont vos conditions de paiement?
R: 30% de dépôt et 70% de solde avant expédition.
Q: Cette machine est facile à utiliser? Si je n'ai pas d'expérience, je peux aussi bien l'utiliser?
R: Oui, notre machine est conçue pour être facile à utiliser, normalement, il vous faudra 1 jour pour apprendre à l'utiliser, si vous êtes un technicien, il sera beaucoup plus rapide à apprendre.
