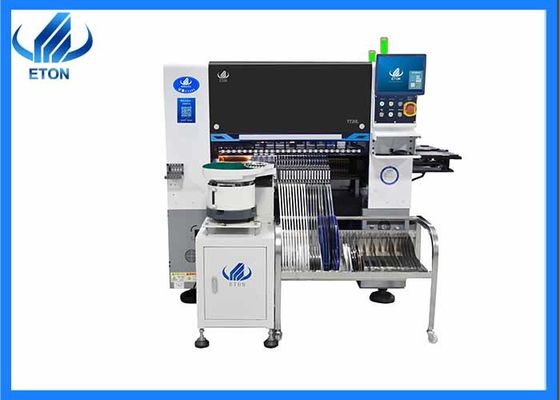

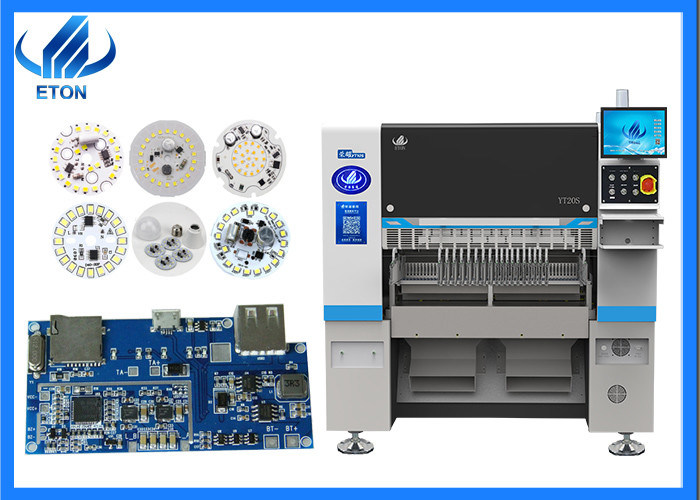

Une nouvelle série de valeur atteint 80000 CPH SMT Monteur 20 têtes SMT Montage machine

Une nouvelle série de valeurs atteint 80000 CPHMonteur SMT 20 têtes

Principales caractéristiques de la machine

• Adopter la tête multimodale à grande vitesse, appliquer à la puce ultra petite 0201 ~ 40 * 40mm grande puce, plus large gamme de composants;
• Une nouvelle caméra de vision de vol améliore les performances de reconnaissance, taille allant jusqu'à 40*40mm, s'applique à BGA ou CSP, etc.
• Dispositif de détection du vide: chaque tête de placement dotée d'une fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit;
• Capacité à très haute vitesse: adoptez un moteur linéaire magnétique haut de gamme, un système servo et une tête modulaire multifonctionnelle, la capacité augmentée de 25% par rapport à la machine traditionnelle,la vitesse optimale atteint 80000 CPH;
• une tête de placement de haute précision entièrement neuve, développée par l'entreprise;
• Combiner une caméra de reconnaissance de marque de haute précision avec une caméra fixe de vision de vol, pour assurer la précision du placement;
• Le moteur est équipé d'un moteur de commande à commande numérique (CNC) et d'un moteur de commande numérique (CNC) à commande numérique.Option)
• Smart Double-Head bande d'alimentation: Soutenir YT série double tête intelligente bande électrique bobine d'alimentation, en corrigeant optiquement la position d'alimentation du composant, il peut atteindre stable,alimentation précise et à grande vitesse;
• La tête de placement adopte une détection indépendante du vide, améliore les performances de placement;
• La programmation hors ligne permet d'économiser du temps sur le cycle de changement;
• Fonction d'apprentissage intelligent et fonction d'optimisation automatique.
• Deux portiques, 20 broches* 2 portiques, au total 40 broches;
• Des capacités de manutention de PCB flexibles, double rail, les deux portiques peuvent monter le même PCB de grande taille en même temps, réalisant une production flexible.



  Paramètre technique

  Modèle	YT20S
  Taille des PCB	Taille maximale: 500*450 mm ((Dans une seule face) 500*300 ((Double face) Taille minimale: 50*50 mm
  Épaisseur des PCB	00,5-4,5 mm
  Serrage des PCB	Serrage des cylindres, largeur de voie réglable
  Chemin de fer	2 rails, 2 portiques ((Rail 1,4 sont des rails fixes)
  Logiciel	R & D indépendante
  Système de gestion de la production MES	Personnalisé (option)
  Programmes hors ligne	Disponible
  La caméra	Reconnaissance par caméra de vision inférieure/caméra d'identification de vol
  Répétez la précision	± 0,02 mm
  Hauteur de montage	15 mm
  Mode de position	Optique
  Vitesse optimale	80000 CPH
  Plage de composants	Min 0201~40*40 mm emballages en bande de rouleaux et chargeur de plateau IC etc.
  Mode de position	Optique
  Nombre de têtes	Réservoir pour chariot à double face 32 PCS, emballages à bande: 64 PCS (single) Le moteur est équipé d'un moteur à commande automatique, un moteur à commande automatique et un moteur à commande automatique. entre le chariot d'amarrage et l'alimentateur de plateau IC ((alimentateur de plateau IC: optionnel)
  Mode d'alimentation	Appareil d'alimentation à double tête intelligent
  Axe X, Y et Z	Moteur linéaire magnétique haut de gamme + Servo-moteur

  Ligne de production SMT



  Informations sur la société

• ETON a plus de 10 ans d'expérience dans les machines SMT, possède un parc industriel de 52000 mètres carrés, une équipe professionnelle de R & D et une équipe de vente; Il convient de mentionner que la capacité de fabrication est plus forte.Parce que nous avons assez d' équipement mécaniqueLe personnel expérimenté et l'ingénieur, obtenir un excellent soutien.
• Beaucoup de clients nationaux et étrangers pour parvenir à une coopération à long terme avec ETON. ETON est la marque de pointe de la machine SMT en Chine, a obtenu plus de 80% du marché de l'industrie de l'éclairage à LED;

•  Nos produits sont exportés vers plus de 20 pays et régions, tels que la Corée du Sud, la Turquie, l'Egypte, l'Inde, la Russie, l'Amérique, le Brésil, la Tunisie, la Pologne, la Lituanie, l'Afrique du Sud, l'Iran, le Vietnam, le Pakistan.Arabie saoudite, Ouzbékistan, Nigéria, Allemagne, etc.

Emballage

Toutes les machines sont emballées avec du vide et du bois.

Étape 1: emballage par film.

Étape 2: emballage sous vide.

Étape 3: Emballage de boîtes en bois

Vous pouvez nous faire confiance, car nous avons un emballage professionnel et standard pour protéger la machine.

Nos services

• Nous pouvons fournirTMStoute la chaîne de productionsolution.
• Ingénieur localL'Inde, l'Égypte, la TurquieCe qui peut vous procurer la plus grande commodité.gratuitementl'installation et la formation
• Un an pourgarantie.
• Deux réguliers.les visitesl'employeuruneannée.
• Je suis libre.Mise à niveau logiciel: Offrir une mise à niveau logicielle gratuite à vie.
