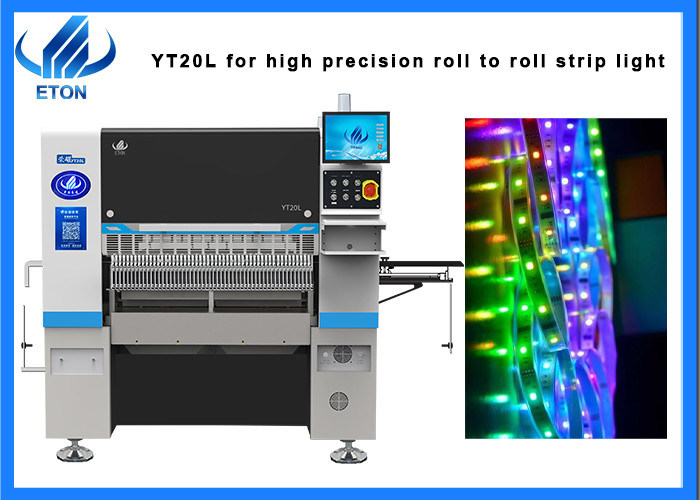

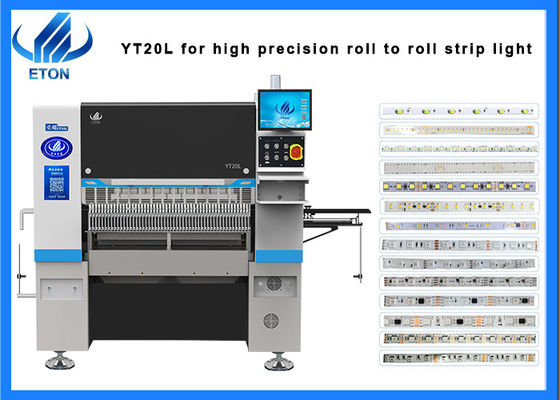

Machine SMT de précision pour l'assemblage de bandes LED douces.
Principales caractéristiques de la machine
1.une fois montage de puces LED, de composants de puces, de circuits intégrés, etc.;
2Deux voies, deux portiques, peuvent monter deux produits différents en même temps;
3.Économiser beaucoup de temps pour le changement de production et la vérification des échantillons;
4Les axes X, Y et Z adoptent tous un moteur linéaire magnétique haut de gamme développé par eux-mêmes;
5. L'axe Y adopte une structure de portique à double entraînement
6.Appliquer à 0201mm ~ 15 * 15mm bande de rouleau de l'emballage.
Paramètre principal de la machine
|
Modèle
|
Le numéro de série
|
|
Dimension
|
2240mm*2070mm* 1650mm
|
|
Poids total
|
2200 kg ou moins
|
|
Largeur de la longueur du PCB
|
250 ± 10 mm*toute longueur(o(voir le tableau ci-après).
|
|
Épaisseur de PCB
|
00,1-0,5 mm
|
|
Clampage des PCB
|
Cylindreserrage, adsorption sous vide
|
|
Trains fixes
|
2 rails, 2 portiques
|
|
Système
|
Les fenêtres10
|
|
Logiciel
|
R & D indépendante
|
|
Programmes hors ligne
|
Disponible
|
|
Dispositif d'entrée
|
Le clavier, la souris
|
|
Numéro de la caméra
|
2 Le PCS(Caméra de vision de vol de la tête)
|
|
4 appareils photo PCS Mark
|
|
Je répète. Précision
|
Les tests de dépistage doivent être effectués à l'aide d'un test de dépistage de la toxicité.
|
|
Hauteur de montage
|
Standard: 16 mm Réglage spécial: 10 mm
|
|
Vitesse de montage
|
98000 CPH(En parfait état)
|
|
Composants
|
Matériau d'emballage 0201~15*15MM
|
|
Composants Spétoile
|
0.2 mm
|
|
Numéro de la station d'alimentation
|
Le double côté: 104 Le PCS Je ne peux pas le faire.
|
|
N° deéperon
|
Deux côtés:0 PCS (Dans le même sens: 10 PCS)
|
|
Le pouvoir
|
220 AC à 50 Hz
|
|
Consommation d'électricité
|
1.5kW
|
Partie principale de la machine
Les colis
Étape 1: Envelopper avec une pellicule étirante pour empêcher l'équipement de s'épuiser.
Étape 2: emballage en papier sous vide et sac imperméable à l'humidité, de sorte que la machine puisse être maintenue à sec pendant le transport pour éviter l'humidité.
Étape 3: Utilisez des sangles et du bois triangulaire pour fixer la machine afin d'éviter tout dommage à la machine pendant le transport.
Étape 4: Chaque machine exportée sera équipée de boîtes en bois robustes pour l'exportation, afin de garantir la qualité du produit livré.
Le service
Période d'entretien 1 an
Une garantie d'un an pendant la garantie toutes les pièces qui doivent être réparées et remplacées seront gratuites.
Maintenance des logiciels et du matériel tout au long de la vie
Le logiciel de mise à niveau gratuit, le logiciel est Reach et développé par ETON, donc nous soutenons les mises à jour gratuites à vie.
Visitez régulièrement les clients et recueillez des informations
Nous assistons aux différentes expositions dans différentes villes chaque année, à la même heure.nous visiterons les clients locaux et soutenirons notre service et recueillerons les commentaires sur les suggestions des clients à temps.
Fournir les dernières informations sur la technologie et les équipements
Nous donnons des suggestions technologiques professionnelles à nos clients.
Service sur place
Nous avons des sites officiels en Inde comme Mumbai et New Delhi, nous avons aussi des sites en Egypte, en Turquie qui peuvent fournir des services en temps opportun avec nos ingénieurs.
Selon vos besoins, un ingénieur senior dédié viendra à votre usine pour une installation gratuite et vous formera à l'utilisation de la machine.
Questions fréquentes
Je suis Q.Quel genre de machine avez-vous?
A. Je ne sais pas.Nous sommes le fabricant de la machine de pick and place SMT à grande vitesse, et aussi nous construisons notre marque pour une machine plus efficace et pratique pour nos clients.séries de valeurs avec une grande précision et une grande productivité.
Q. Quelle est la vitesse réelle de vos produits?
A. Pour la vitesse réelle de la machine qui est limitée par de nombreux facteurs,
qui est lié au nombre de composants, le temps d'envoi de la carte PCB
et recevoir le conseil qui La vitesse de chargement doit être la production, et est décider pour les produits réels et les besoins.
