Le nombre de fois où le produit est soumis à un contrôle d'émission est supérieur ou égal à:
10 têtes, 52 stations d'alimentation.
Appliquer à 0402 ~ 35 * 35mm composants doivent opter pour une caméra fixe
Taille du PCB: 500*450 mm, 50*50 mm
Application:le pilote électrique,la carte électrique domestique,l'éclairage à LED,l'éclairage de fond,l'éclairage de rue,l'éclairage de panneau,les produits 3C,etc.
Nouvelles fonctions et performances:
1. Directeur du placement intégré
Les 10 ensembles d'axes Z sont contrôlés indépendamment par un moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité.
2. Système de virage de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision. 10 buses d'aspiration par tête, avec une distance centrale de 16 mm.
3.Camera de reconnaissance de la vision de vol
Reconnaissance de vol de la tête + caméra de reconnaissance de vol fixe (option), identification à grande vitesse et haute précision.le composant peut faire de 0201 à 35 * 35mm, hauteur 16mm, autre hauteur peut être personnalisée

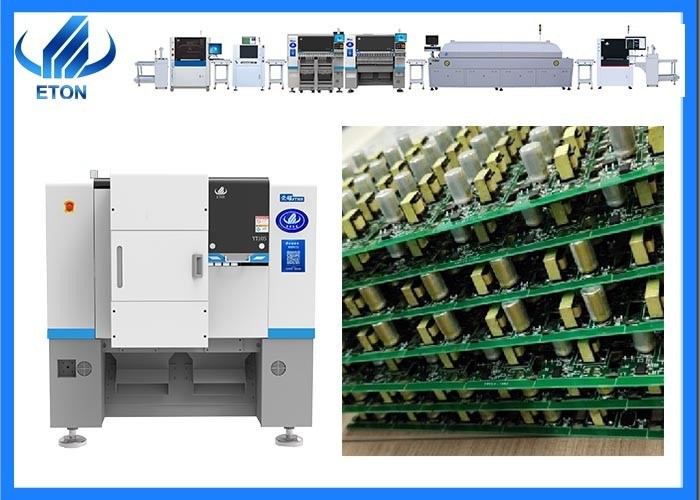

Paramètre technique dumonteur de puces SMT
| Modèle |
YT10S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
L'épaisseur de l'écran |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*450 mm (option 1200*450) Min: 50*50 mm |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage des cylindres, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
La taille de l'appareil doit être indiquée. |
| Vitesse de montage |
48000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 15MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM), d'autres tailles de composants peuvent être personnalisées |
| Vitesse des composants |
0.2 mm |
| Numéro de la station d'alimentation |
52 PCS (option 104 PCS) |
| Nombre de buses |
10 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |
monteur de puces SMTApplication: ligne SMT
Imprimante à pochoirs semi-automatique:Impression de pâte de soudure
| Modèle |
Pour les appareils électroniques |
| Les dimensions |
Pour les véhicules à moteur à combustion |
| Taille de la plateforme |
300 × 600 mm |
| Taille des PCB |
250 × 550 mm |
| Taille du modèle |
550 × 830 mm |
| Vitesse d'impression |
Pour les véhicules à moteur à combustion |
| Épaisseur des PCB |
0 à 50 mm |
| Plage de réglage fin des PCB |
Partie avant/côté ± 10 mm |
| Énergie électrique |
1PAC 220V 50/60 Hz |
| Hauteur de la plateforme |
850 ± 20 mm |
| Précision de répétabilité |
± 0,01 mm |
| Mode de positionnement |
Extérieur/trou de référence |
| Le poids |
Environ 200 kg. |
Convecteur à voie unique:
Utilisez l'imprimante à pochoir pour imprimer la pâte de soudure sur le PCB
| Modèle |
Pour les appareils à commande numérique |
| Structure du cadre en acier, longueur du rail |
L = 500 |
| Plage de réglage de la largeur |
50 ∼ 350 mm |
| Taille des PCB |
500*350 mm |
| Hauteur de transmission |
920 ± 20 |
| Transmission |
Convecteur à bande plate de 5 mm |
| Vitesse |
Réglable de 0,5 à 9 m/min |
| Moteur |
Un ensemble de moteurs pas à pas 25 W |
| Contrôle |
Panneau de commande industriel |
| Direction de transmission |
Unique (gauche → droite) |
| Une section de contrôle, deux capteurs. |
Machine à choisir et à placer: pièce de montage
La carte PCB qui a été brossée avec de la pâte de soudure sera envoyée à la machine de dépôt pour montage automatique,et le pick and place machine choisira automatiquement les composants et place sur le PCB
Forneau à reflux de zone 8:Soudage à reflux
La carte PCB à monter avec des composants est envoyée au four de reflux, le four de reflux chauffera et souder les composants avec de la pâte de soudure sur PCB.
| Modèle de produit |
Pour les appareils de transport aérien |
| Système de chauffage |
N° de la zone de chauffage |
Chauffage à air chaud 8 supérieur, chauffage à air chaud 8 inférieur |
| |
Longueur de la zone de chauffage |
3 000 mm |
| |
méthode de chauffage |
Air chaud complet |
| Système de livraison |
Largeur maximale du PCB |
Ceinture à mailles de 450 mm, sans rail de plomb |
| |
Direction du transport |
gauche-droite, droite à gauche (option) |
| |
Hauteur du convoyeur |
Ceinture à mailles 880±20 mm |
| |
Méthode de livraison |
Traction à bande de maillage + rail (facultatif) |
| |
Vitesse du convoyeur |
Pour les véhicules à moteur à combustion |
|
Système de contrôle
|
puissance |
380V 50/60Hz AC à cinq fils en trois phases:380V 50Hz |
| |
Puissance de départ |
28 kW |
| |
Puissance de travail |
7 kW |
| |
Temps de chauffage |
Une quinzaine de minutes. |
| |
Plage de régulation de la température |
Température ambiante 350°C |
| |
Méthode de régulation de la température |
Contrôle PID + lecteur SSR |
| |
Précision du contrôle de la température |
± 1°C |
| |
Alarme anormale |
Alarme de température anormale |
|
Système de la machine
|
Dimensions de la machine (L*W*H) |
Pour les pièces détachées: |
| |
Poids de la machine |
1300 kg |
Le service ETON
Je suis désolée.
- Solutions professionnelles: Fournir des solutions SMT professionnelles en ligne complète
- Garantie gratuite: service d'usine d'un an. Toutes les pièces endommagées pendant la période de garantie seront remplacées gratuitement.
- Installation gratuite: installation gratuite sur place pour assurer une production en douceur.
- Formation technique gratuite: formation professionnelle en exploitation et en maintenance.
- Assistance technique gratuite: assistance technique en ligne 24 heures sur 24.
- Mise à niveau logiciel gratuit: Offrir une mise à niveau logicielle gratuite toute la vie
