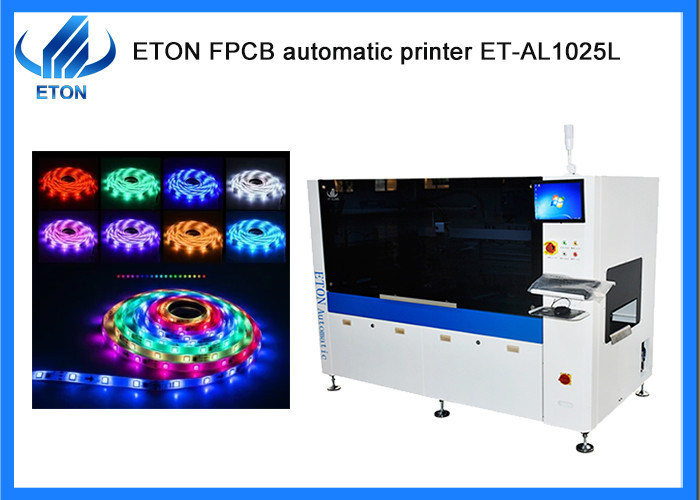

Automatisez complètementDeux têtes d'impression motorisées indépendantesmachine à imprimer
Configuration de la machine
● Tête d'impression à suspension programmable;
●Deux ensembles de moteurs à pas,la pression du grattoir avant et arrière peut être réglée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir;
●Contrôler efficacement la course, améliorer l'efficacité de l'impression et prévenir la fuite de pâte de soudure;
● Scraper en acier inoxydable standard, conception unique, améliorer la durée de vie de la lame;
● Système d'alignement de la vision vers le bas;
● réglage du rail de guidage CNC;
● ordinateur à commande industrielle,interface système d'exploitation Windows XP;
● Système de diagnostic logiciel intégré;
● Interface SMEMA.
Paramètre technique
| Cadres d'écran |
Taille minimale |
850 mm |
| Taille maximale |
550 mm |
| Épaisseur |
25 à 45 mm |
| Taille minimale du FPCB |
50 mm |
| Taille maximale du PCB |
260 mm |
| Épaisseur du FPCB |
0.5 à 5 mm |
| Le FPCB Warpage |
La diagonale du FPCB est de 1% maximum |
| Hauteur de transport |
900 ± 40 mm |
| Direction du transport |
De gauche à droite |
| Vitesse de transport |
Maximum de 1000 mm/s programmable (réglable) |
| Localisation du conseil |
Système de soutien |
Tensions de remorquage de la plateforme |
| Système de serrage |
Serrage de bord fixé |
| Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Acier inoxydable (standard), plastique |
| Vitesse de séparation des pochoirs |
0.1 ~ 20 mm/sec Programmable |
| Système de nettoyage |
Nettoyage manuel |
| Plage d'ajustement du tableau |
Les valeurs d'exposition sont calculées en fonction des valeurs de l'appareil. |
| Machines et appareils |
| Retour sur la précision de position |
± 0,01 mm |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (à l'exclusion de l'impression et du nettoyage) |
| Air requis |
4.5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Méthode de contrôle |
Contrôle du PC |
| Dimensions de la machine |
Le nombre total d'unités utilisées est de 1754 ((L) X1249 ((W) X1600 ((H) mm |
| Poids de la machine |
Approximativement 600 kg |
| Transports de FPCB au-dessus de la hauteur des plaques |
20 mm |
Notre avantage
ETON vise à créer une marque nationale et à construire une entreprise chinoise internationale.Après plus d'une décennie de recherche et de développement, ETON a atteint un taux d'autosuffisance de plus de 98% dans les composants de précision pour les machines à ramassage, y compris les moteurs, commandes, entraînements, algorithmes optiques, bases de données, etc. développés par ETON.Elle a également mis en place une chaîne industrielle complète de machines de ramassage SMT dans ses 52Un parc industriel de 1000 mètres carrés dans le Jiangxi.
Grâce à des mises à jour technologiques continues, des améliorations de produits et des améliorations de systèmes,L'ETON a réalisé un développement en avant de la première génération à la treizième génération de machines à ramassage.Actuellement, les machines à emporter ETON sont exportées vers plus de 40 pays et régions du monde entier, avec des performances technologiques comparables à celles des principales marques internationales,gagner une grande confiance des clients et une large reconnaissance sur le marché.
Nos expositions
En tant qu'entreprise expérimentée du commerce de la machine de sélection et de placement SMT avec plus de 30 pays et régions à bord, Eton a participé à de nombreuses expositions de pays étrangers,comme l'exposition de l'Inde à MumbaiNous avons également participé à nos expositions nationales, comme l'exposition Guangzhou Guangya,Exposition de Shanghai à Munich, Exposition de lumière LED de Chongqing, etc.
Machine liée

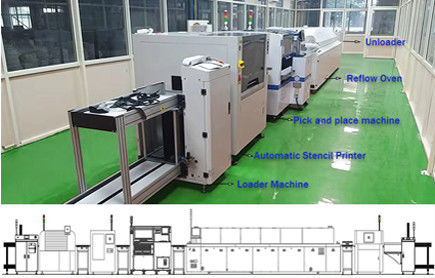

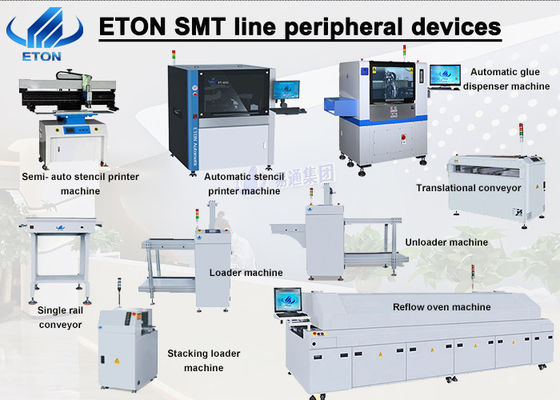

ETON est un fabricant leader de machines à emporter et à placer à grande vitesse SMT en Chine, et nous fournissons également une solution de ligne complète avec des périphériques comme une imprimante à pochoirs, un convoyeur, un distributeur de colle,four de transition et de reflux, etc..
