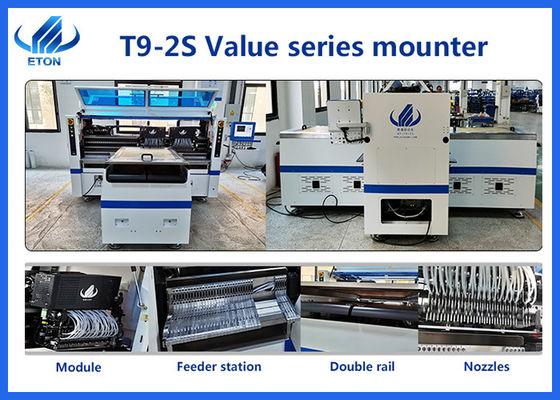

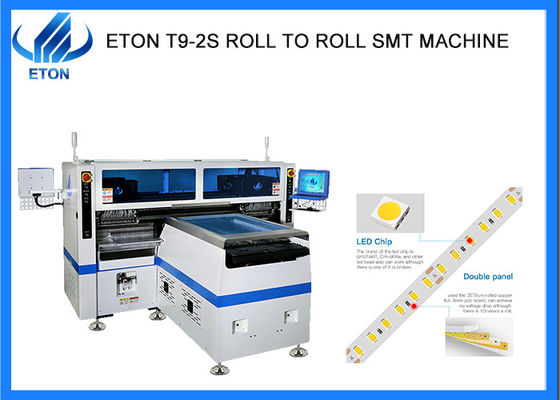

La plus rapide du monde 500000 CPH bande flexible ROLL TO ROLL machine SMT
Définition
Caractéristique 1 Une productivité élevée
Tête de placement réglable ETON Tech

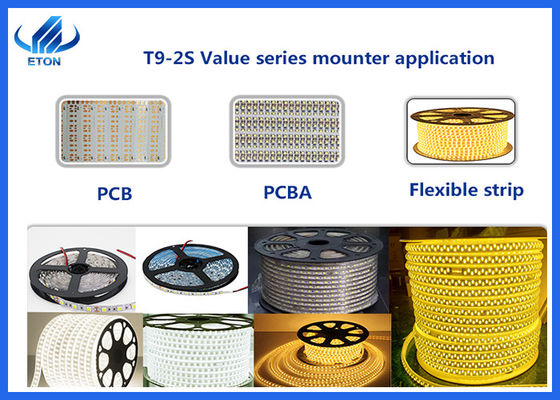

La position de sélection des composants peut être réglée en fonction de la hauteur de la plaque de PCB, minimum 6,5 mm. Appliquez à la résistance LED 3014/3020/2835/5050, au condensateur, au redresseur de pont, etc. large gamme de composants.
- Détection des fuites de composants de conception unique et fonction de remplissage de composants individuels
La caméra de reconnaissance enregistre la position de fuite du composant du PCB et remplit le composant manquant en conséquence.
- Capacité à ultra-haute vitesse
La tête de placement adopte la méthode de deux fois de cueillette et une fois de placement. Le temps de placement est considérablement réduit avec la méthode de placement améliorée, une excellente capacité optimale atteignant 500000CPH.
| Modèle |
T9-2S |
| Dimension |
| Longueur |
3454 mm |
| Largeur |
3035 mm |
| Taille |
1777 mm |
| Poids total |
3100 kg |
| Les PCB |
| Largeur de la longueur du PCB |
250 (± 10 mm) *Toute longueur |
| Épaisseur des PCB |
00,1-0,5 mm |
| Clampage des PCB |
Adsorption sous vide, serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Sélection et placement en groupe |
| Système de vision |
| Numéro de la caméra |
10 ensembles (appareil photo numérique) |
| Alignement de la vision+correction de la marque |
| Accroissement de la précision |
± 0,05 mm |
| Hauteur de montage |
≤ 5 mm |
| Vitesse de montage |
Double côté: 500000 CPH, seul côté: 250000 CPH ((vitesse optimale) |
| Composants |
LED3014/3020/2835/5050 et résistances, condensateurs, redresseurs de ponts, etc. |
| Le pouvoir |
380 AC à 50 Hz |
| Consommation d'électricité |
9.6 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Transmission par convoyeur |
Longueur maximale:1000 mm |
| Vitesse de transmission |
> 500 mm/s |
| Direction de transmission |
Single (gauche>droite ou droite) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Alimentation en air |
0.4-0.6mpa (4-6 kgf/cm2) 150N/min |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 2 |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |

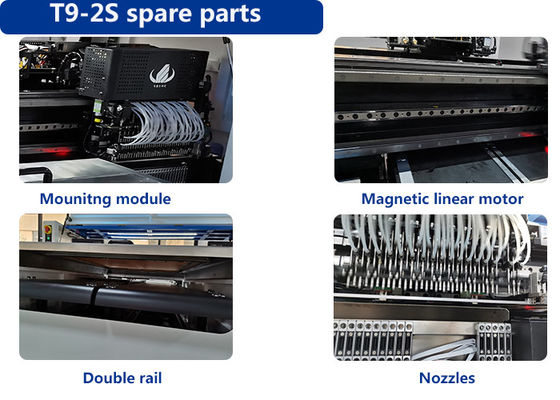

Moteur linéaire magnétique haut de gamme + Servo-moteur |
| Système d'aliments |
| Numéro de la station d'alimentation |
Le double côté: 136 PCS (un seul côté: 68 PCS) |
| N° de têtes |
Le double côté: 136 PCS (un seul côté: 68 PCS) |
| Mode d'alimentation |
Alimentateur électrique intelligent à double moteur |
La mise en page SMT
Exposition
En tant qu'entreprise expérimentée du commerce de la machine de sélection et de placement SMT avec plus de 30 pays et régions à bord, Eton a participé à de nombreuses expositions de pays étrangers,comme l'exposition de l'Inde à MumbaiNous avons également participé à nos expositions nationales, comme l'exposition Guangzhou Guangya,Exposition de Shanghai à Munich, Exposition de lumière LED de Chongqing, etc.
Questions fréquentes
Q. Quels services pouvez-vous fournir?
A. Je ne sais pas.
1)Nous fournissons des solutions de gamme complète pour nos clients;
- Nous avons des ingénieurs locaux en Inde, en Égypte, en Turquie, tant que vous achetez la machine, nous organiserons des ingénieurs pour vous installer, déboguer et vous former gratuitement, jusqu'à ce que vous appreniez à utiliser la machine,Notre service est très pratique.;
- Nous avons aussi des ingénieurs chinois qui fournissent des services en ligne pour faire fonctionner la machine pour résoudre les problèmes avec la machine;
- Nous visiterons nos clients deux fois par an pour faire fonctionner la machine et voir l'état de la machine;
- Nos clients apprécient une mise à niveau gratuite de la machine.
Q. Vos machines ont-elles des certificats de qualité?
R. Nous sommes une entreprise de haute technologie avec CE, SIRA, CCC, ISO décernée comme "marque bien connue" et de nombreux brevets de technologie, et avons une riche expérience (plus de 11 ans) dans le programme de ligne de production de lumière LED.
Q. Pouvez-vous accepter le prix CIF?
R. Nous n'acceptons que les expéditions EXW, car le prix indiqué est pratique et moins coûteux pour les deux parties.
Q. Puis-je aller voir si vous avez vendu l'équipement à l'Inde?
R. Oui, nous avons vendu notre machine en Inde, mais pour le fait que nous ne pouvons pas le décider pour mon client, mais je vais essayer de contacter mon client.Parce que personne ne veut que ses concurrents visitent son site de fabrication.
Q. Quel genre de machine avez-vous?
R. Nous sommes le fabricant de machines de pick and place SMT à grande vitesse, et nous construisons également notre marque pour une machine plus efficace et pratique pour nos clients.séries de valeurs avec une grande précision et une grande productivité.
