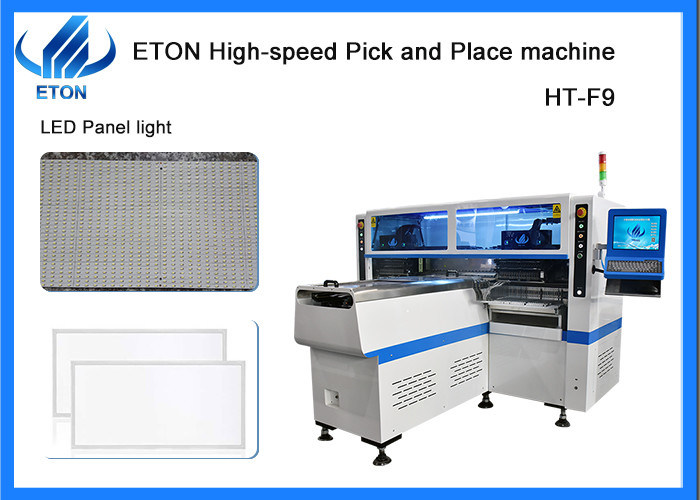

Moteur magnétique haut de gamme 68 têtes machine de placement SMT à grande vitesse
Le marché
Nos produits sont exportés vers plus30pays et régions
Par exemple, la Corée du Sud, la Turquie, l'Égypte, l'Inde, la Russie, l'Amérique, le Brésil, la Tunisie, la Pologne, la Lituanie, l'Afrique du Sud, l'Iran,Le Vietnam, le Pakistan, l'Arabie saoudite, l'Ouzbékistan, le Nigéria, l'Allemagne, etc.
Caractéristiques
- Appliquez sur les PCB rigides de 0,6 M, 0,9 M, 1,2 M et les bandes LED flexibles de 0,5 M, 1 M. Produisez avec 4 types de matériaux en même temps avec une grande capacité.disposant d'une résistance à l'électricité de l'ordre de 1 kVA.
- Module 4 à double bras, 17 buses pour chaque pièce de montage, la pièce A/B/C/D peut être montée séparément ou synchronisée.
- Étalonnage automatique, haute précision, disponible pour le format RVB.
- Technologie brevetée exclusive: groupe à prendre et groupe à monter.
| Modèle |
HT-F9 |
| Dimension |
| Longueur |
2700 mm |
| Largeur |
Pour les véhicules à moteur |
| Taille |
1550 mm |
| Poids total |
1700 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Pour les véhicules à moteur électrique à combustion |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Pneumatique réglable par pression |
| Mode de montage |
Groupe à prendre et groupe à monter |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur tactile |
| Dispositif d'entrée |
Le clavier, la souris |

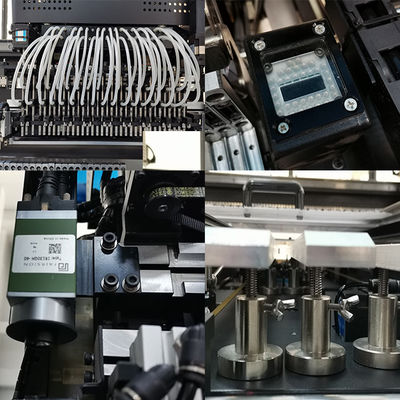

| Système de vision |
| Numéro de la caméra |
5 PCS (appareil photo numérique) |
| Alignement de la vision, correction de la marque |
| Répétition de la précision de montage |
±0,02 mm (précision de répétition) |
| Hauteur de montage |
5 mm |
| Vitesse de montage optimale |
200000 à 250000 CPH |
| Composants |
LED 3014/ 3020/ 3528/ 5050 et condensateurs, résistances, redresseurs de pont, etc. |
| Espace des composants |
0.5 mm |
| Numéro de la station d'alimentation |
68 PCS |
| Nombre de têtes |
68 PCS |
| Le pouvoir |
380 AC à 50 HZ |
| Consommation d'électricité |
6 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Transmission par convoyeur |
Longueur maximale:1200 mm |
| Vitesse de transmission |
> 500 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de positionnement |
Optique |
| Alimentation en air |
0.4-0.6mpa (4-6 kgf/cm2) 150N/min |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme + servo-moteur |
| Mode d'alimentation |
Appareils électriques à double moteur |
Expédition et livraison
Transport par voie terrestreadapté aux pays de l'intérieur et abordable;
Frais aériens:pour un bien urgent, et c'est le moyen de transport le plus coûteux;
Pour la navigation:Il convient pour les marchandises lourdes, et la commodité et le coût inférieur de l'expédition qui est facile pour les clients d'accepter l'heure d'arrivée des marchandises.

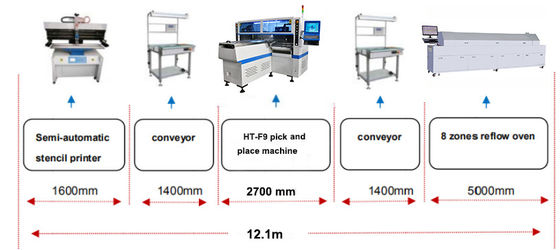

Solution de ligne SMT
La ligne de production SMT comporte deux systèmes:ligne semi-automatique et entièrement automatique.Si vous commencez tout juste à le faire, je vous suggère de faire une ligne de production semi-automatique, quipeut vous faire économiser efficacement sur les coûts.
Machines connexes
Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
