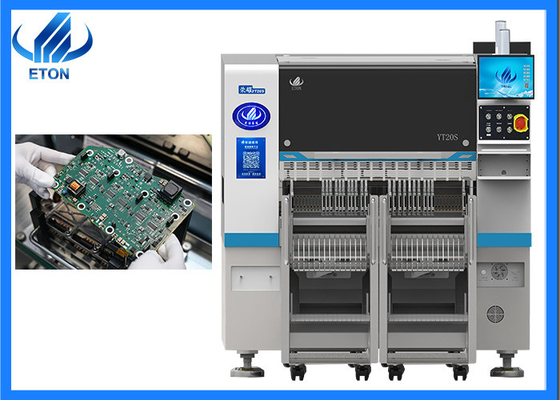

220AC 50HZ R & D logiciel 20 buses SMT machine de prélèvement et de placement
Définition
Principales caractéristiques de la machine

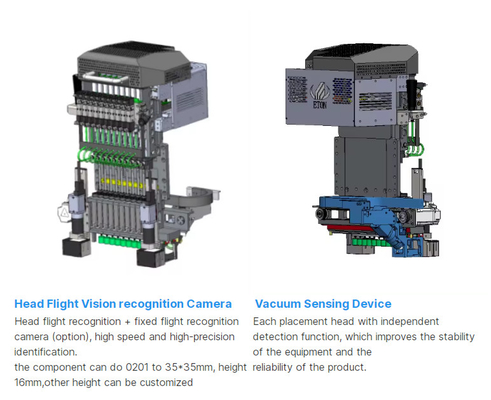

Chef de placement intégré
Léger, la tête est formée intégralement, les 10 ensembles d'axes Z sont contrôlés indépendamment par moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité
Système d'angle de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision.
Appareil de détection du vide
Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.
Capacité à très grande vitesse
En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonctionnelle, la capacité de placement a augmenté de 25% par rapport aux machines traditionnelles,avec une vitesse optimale atteignant 98000CPH
Paramètre principal de la machine
| Modèle |
YT20S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
2680 mm |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*300 mm (option 1200*450). |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage des cylindres, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
16 mm (d'autres hauteurs peuvent être personnalisées) |
| Vitesse de montage |
98000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 12MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM),D'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
104 pièces |
| Nombre de buses |
20 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |
Application à la machine
Nos expositions
En tant qu'entreprise expérimentée du commerce de la machine de sélection et de placement SMT avec plus de 30 pays et régions à bord, Eton a participé à de nombreuses expositions de pays étrangers,comme l'exposition de l'Inde à MumbaiNous avons également participé à nos expositions nationales, comme l'exposition Guangzhou Guangya,Exposition de Shanghai à Munich, Exposition de lumière LED de Chongqing, etc.

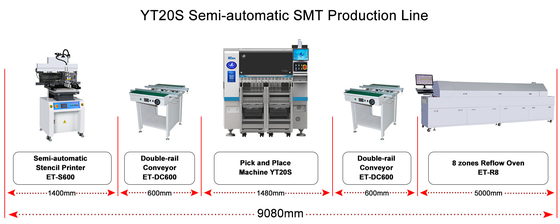

Machines connexes
ETON est un fabricant leader de machines à emporter et à placer à grande vitesse SMT en Chine, et nous fournissons également une solution de ligne complète avec des périphériques comme une imprimante à pochoirs, un convoyeur, un distributeur de colle,four de transition et de reflux, etc..
Les colis
Quant à l'emballage de la machine, nous l'avons mis dans un film d'emballage et de coton mousse, pour empêcher la poussière et l'eau de protéger la machine et garder sec de la machine pendant le transport,et équiper avec des boîtes en bois pour le transport au port spécifié.
Questions fréquentes
Q: Pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
A: Nous sommes fabricant professionnel de haute technologie de machine SMT avec plus de 13 ans avec une bonne qualité et une bonne réputation. Nous avons une riche expérience pour aider le client à démarrer une nouvelle usine et une nouvelle ligne."Professionnel" sont nos avantages.
La machine de soufflage semi-automatique de bouteilles en PET est adaptée à la production de récipients en plastique PET et de bouteilles de toutes formes.
Q: Avez-vous un service après-vente à l'étranger?
A: Nous pouvons fournir un soutien technique à l'étranger. Si vous avez des problèmes techniques, nos ingénieurs vous fourniront un soutien en temps opportun.ingénieur, ingénieur égyptien, etc.
