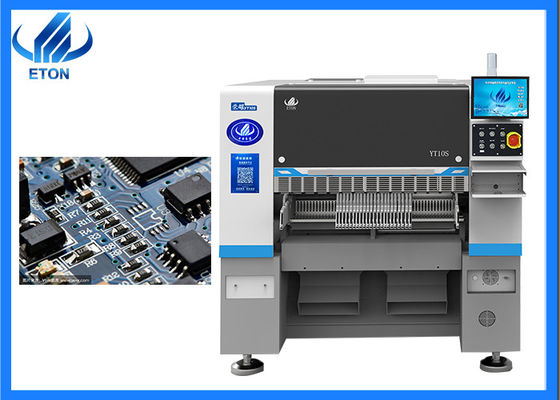

Min 0201 Lecteur LED assemblage PCB 48000 CPH machine de placement SMT
Principales caractéristiques de la machine
1Les axes X, Y et Z adoptent tous un moteur linéaire magnétique haut de gamme développé par l'entreprise
2.Possibilités de manipulation de PCB flexibles, montage multi-stations et multi-matériaux
3L'axe Y adopte une structure de portique à double entraînement
4.Prise en charge de la fonction de remplacement automatique de la buse ((optionnel)
5.Appliquer à 0201 ~ 35 * 35mm bande de bobine de l'emballage et IC plateau d'alimentation
6.Head reconnaissance de vol + caméra de reconnaissance de vol fixe (option), haute vitesse et une identification de haute précision. Le composant peut faire 0201 à 35 * 35mm, hauteur 16mm, autre hauteur peut être personnalisée
Paramètre principal de la machine
| Modèle |
YT10S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
L'épaisseur de l'écran |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*450 mm ((option 1200*450) Min: 50*50 mm |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage des cylindres, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
La taille de l'appareil doit être indiquée. |
| Vitesse de montage |
48000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 15MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM), d'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
52 PCS (option 104 PCS) |
| Nombre de buses |
10 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |
Application à la machine
Le marché
ETON société qui fournissent non seulement notre machine SMT à grande vitesse sur le marché chinois, mais aussi sur le marché d'outre-mer pour permettre à notre client de profiter d'un service sur site, une production efficace etfaible consommation.
Nos expositions
Notre société a participé à diverses expositions dans les pays étrangers, y compris l'exposition de l'Inde à Mumbai, l'exposition de l'Inde à Delhi, l'exposition de l'Égypte, l'exposition de la Turquie, l'exposition du Pakistan, etc.
Expédition et livraison
Transport par voie terrestreadapté aux pays de l'intérieur et abordable;
Frais aériens:pour un bien urgent, et c'est le moyen de transport le plus coûteux;
Pour la navigation:Il convient pour les marchandises lourdes, et la commodité et le coût inférieur de l'expédition qui est facile pour les clients d'accepter l'heure d'arrivée des marchandises.
Machines connexes
ETON est un fabricant leader de machines à emporter et à placer à grande vitesse SMT en Chine, et nous fournissons également une solution de ligne complète avec des périphériques comme une imprimante à pochoirs, un convoyeur, un distributeur de colle,four de transition et de reflux, etc..
Questions fréquentes
Q. Puis-je utiliser le prix CIF?
A. Le prix CIF doit être ajouté aux frais de fret et d'assurance, tandis que pour la partie EXW qui est moins chère et plus pratique, le facteur est un prix approprié pour les deux parties.
Q. Quelle est la qualité de vos machines?
A. En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspection. Et récompensé comme "entreprise chinoise de haute technologie", "marque Shenzhen TOP", nous assurons notre haute qualité de notre machine en tant qu'excellent fabricant en Chine.
Q. Combien d'heures peut fonctionner la machine par jour?
A. La machine peut fonctionner toute la journée, mais pour une durée de vie plus longue, nous vous suggérons de prendre une heure ou deux heures de repos par jour.
