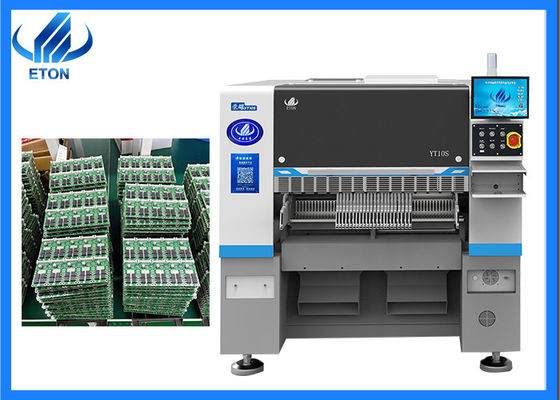

2024 Nouveau type 48000 CPH capacité optimale
Principales caractéristiques de la machine

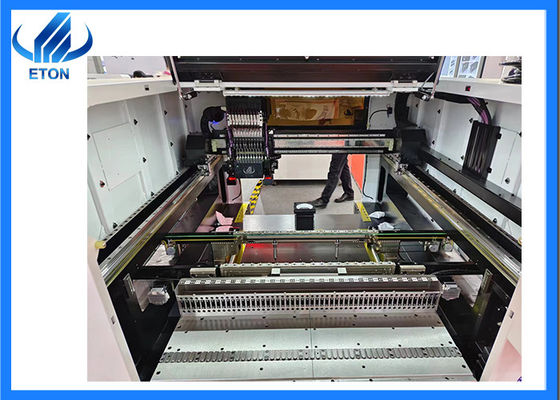

1Les axes X, Y et Z adoptent tous un moteur linéaire magnétique haut de gamme développé par l'entreprise
2.Possibilités de manipulation de PCB flexibles, montage multi-stations et multi-matériaux
3L'axe Y adopte une structure de portique à double entraînement
4.Prise en charge de la fonction de remplacement automatique de la buse ((optionnel)
5.Appliquer à 0201 ~ 35 * 35mm bande de bobine de l'emballage et IC plateau d'alimentation
● Une tête de placement de haute précision entièrement neuve, auto-développée.
● Combinaison d'une caméra de reconnaissance de marque de haute précision avec une caméra de vision fixe en vol pour assurer la précision du placement.
● La tête de placement adopte une détection indépendante du vide, améliore les performances de placement.
● La programmation hors ligne permet d'économiser du temps pendant les cycles de changement.
● Le logiciel comprend des fonctions d'apprentissage profond et d'optimisation automatique.
● Prend en charge la fourniture d'une interface système MES.
● Équipé d'une fonction d'importation de coordonnées.
Paramètre principal de la machine
| Modèle |
YT10S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
L'épaisseur de l'écran |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*450 mm ((option 1200*450) Min: 50*50 mm |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage des cylindres, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
La taille de l'appareil doit être indiquée. |
| Vitesse de montage |
48000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 15MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM), d'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
52 PCS (option 104 PCS) |
| Nombre de buses |
10 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |
Notre avantage
ETONest le pionnier du domaine des machines SMT en Chine qui ont plus de 20 ans d'expérience. et détenu CCC, SIRA, certificats CE avec 14 brevets d'invention, 135 brevets pratiques,55 droits d'auteur sur les logiciels des technologies de propriété intellectuelle.
Marché étranger:Les produits exportés vers plus de30 pays et régions, y compris la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Egypte, la Turquie, la Russie, le Brésil, etc..
Les colis Emballage dans un emballage en film et en coton mousseux, et recouvrement d'un sac sous vide dans des boîtes en bois robustes.
Garder une bonne qualité de la machine lors du transport jusqu'à la destination de nos clients, ce qui est un aspect impératif pour un service approprié pour nos clients d'acheter notre machine,Donc, s'assurer d'un emballage qualifié et solide est une mission clé pour nous., voici les étapes spécifiées pour votre référence:
Machines connexes
Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
Le service
Service de prévente
Fournir un plan de production approprié
Conseils sur l'équipement électrique et la disposition de l'usine
Service de vente
Indiquer l'état de la machine dans le temps
Suivre et envoyer la vidéo de la machine de test
Service après-vente
Mise à niveau de la durée de vie du logiciel
24 heures pour traiter les problèmes en ligne
Les ingénieurs peuvent arriver sur place pour enseigner le fonctionnement et le débogage de la machine
Visite régulière (période de garantie d'un an, pièces de rechange sans réparation; Une ou deux fois par an après la garantie)
Questions fréquentes
Q. Puis-je aller voir si vous avez vendu l'équipement à l'Inde?
R. Oui, nous avons vendu notre machine en Inde, mais pour le fait que nous ne pouvons pas le décider pour mon client, mais je vais essayer de contacter mon client.Parce que personne ne veut que ses concurrents visitent son site de fabrication.
Q. La machine est-elle facile à utiliser?
R. Oui, notre machine est très intelligente et facile à utiliser, comme le téléphone intelligent, aussi le logiciel est fait par notre société, donc nous savons comment le rendre plus intelligent et fonctionner amicalement.
