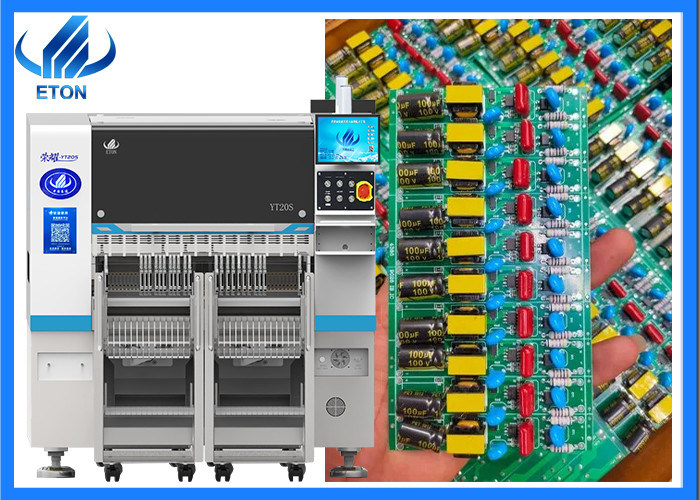

Principales caractéristiques de la machine
Chef de placement intégré
Léger, la tête est formée intégralement, les 10 ensembles d'axes Z sont contrôlés indépendamment par moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité
Système d'angle de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision. 10 buses d'aspiration par tête, avec une distance centrale de 16 mm.
Appareil de détection du vide
Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.
Capacité à très grande vitesse
En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonctionnelle, la capacité de placement a augmenté de 25% par rapport aux machines traditionnelles,avec une vitesse optimale atteignant 98000CPH
Paramètre principal de la machine
| Modèle |
YT20S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
2680 mm |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*300 mm (option 1200*450). |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
16 mm (d'autres hauteurs peuvent être personnalisées) |
| Vitesse de montage |
98000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 12MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM),D'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
104 pièces |
| Nombre de buses |
20 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les appareils à combustion électrique, la valeur de l'échantillon doit être égale ou supérieure à 0,4 mPa. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |

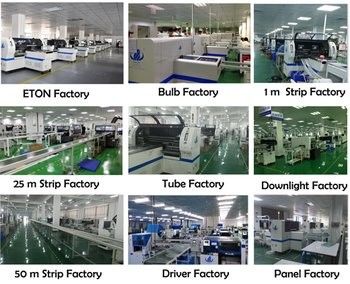

Profil de l'entreprise
Shenzhen ETON Automation Equipment Co. LTD. est un fabricant leader mondial de machines automatiques à grande vitesse, axées sur le "High efficiency Low consumption"Pendant ce temps ETON est aussi le plus grand fabricant de haute technologie en Chine avec une forte capacité de conception, R & D, fabrication, ventes et services, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. s'est engagée dans le développement et la fabrication d'équipements de machines de placement,insister sur le concept de "service aux clients" et établir la tendance du marché.
Exposition
Le service
1Avant de commander:
Nous allons soutenir la suggestion professionnelle de la ligne SMT
Nous vous recommanderons le meilleur module selon les produits
Nous fournirons le meilleur devis avec le prix d'usine
2Après commande:
La machine aura un bon test et le vieillissement avant expédition
Nous soutenons l'installation et la formation gratuites de la machine, le temps spécial que nous soutenons la formation en ligne, et l'enseignement vidéo.
Nous avons une équipe professionnelle après-vente, pourrait résoudre le problème le plus rapidement possible
La garantie de la machine est d'un an, pendant la garantie, toutes les pièces à réparer et à remplacer seront gratuites pour les clients.
Expédition et colis
Toutes les machines sont emballées avec du vide et du bois.
Étape 1: emballage par film.
Étape 2: emballage sous vide.
Étape 3: Emballage de boîtes en bois
Vous pouvez nous faire confiance, car nous avons un emballage professionnel et standard pour protéger la machine.
Questions fréquentes
1L' ingénieur est libre pour l' installation?
R: Oui, nous enverrons un ingénieur à votre usine pour l'installation et la formation gratuites de la machine une fois que vous achetez notre machine.
Je suis désolée.2Votre machine est-elle adaptée à la fabrication d'ampoules LED/d'éclairage de panneau/d'objectifs/d'affichage/d'éclairage à bande flexible/etc.?
R: Oui, la machine SMT est largement appliquée à toutes sortes d'éclairage LED et de panneaux électriques.
La résistance de la puce 3014/3528/5050/etc,0402/0603/0805 est une résistance, un condensateur, un transformateur, un pont, etc.
3- Vous avez une machine de montage de puces?
R: Oui, ETON en tant que plus grand fabricant de machines SMT en Chine. Nous possédons plus de 50000 mètres carrés de parc industriel dans la ville de Jiangxi, en Chine.et ainsi de suiteNous fournissons des machines:
1. machine à cueillir et à placer à grande vitesse pour l' éclairage à LED
2. Machine à cueillir et à placer multifonctionnelle pour toutes sortes d'éclairage et de panneaux électriques
3. Imprimante à pochoirs automatique
4. Imprimante à pochoirs semi-automatique
5. machine à convoyeur simple
6. machine à convoyeur à double rail
7Plaque de vibration pour lentille/transformateur/condensateur/etc.
8. alimentateur électrique de 8 mm/12 mm/16 mm/24 mm
9Huit zones de four à reflux
10. machine à nettoyer les PCB
11. mélangeur de pâte de soudure
12. machine de chargement
13. machine de déchargement
14. Solution complète de la ligne SMT
Et ainsi de suite.
4.Et le langage de fonctionnement?
Notre machine prend en charge la langue chinoise/anglaise.
