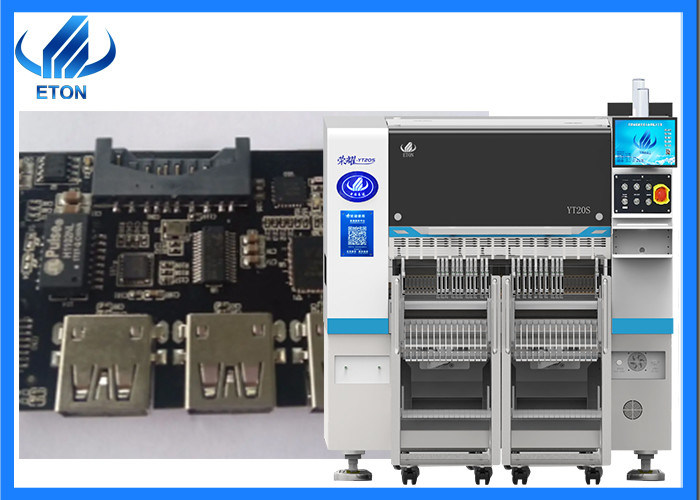

Principales caractéristiques de la machine
Chef de placement intégré
Léger, la tête est formée intégralement, les 10 ensembles d'axes Z sont contrôlés indépendamment par moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité
Système d'angle de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision. 10 buses d'aspiration par tête, avec une distance centrale de 16 mm.
Appareil de détection du vide
Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.
Capacité à très grande vitesse
En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonctionnelle, la capacité de placement a augmenté de 25% par rapport aux machines traditionnelles,avec une vitesse optimale atteignant 98000CPH
Paramètre principal de la machine
| Modèle |
YT20S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
2680 mm |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*300 mm (option 1200*450). |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
16 mm (d'autres hauteurs peuvent être personnalisées) |
| Vitesse de montage |
98000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 12MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM),D'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
104 pièces |
| Nombre de buses |
20 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les appareils à combustion électrique, la valeur de l'échantillon doit être égale ou supérieure à 0,4 mPa. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |

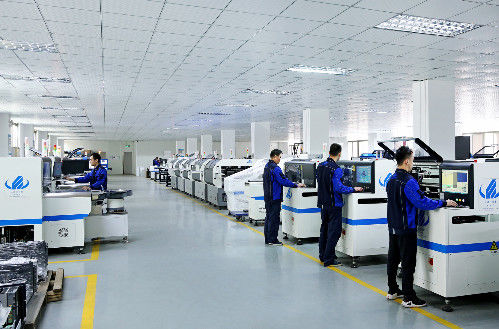

Profil de l'entreprise
Shenzhen ETON Automation Equipment Co. LTD. est un fabricant leader mondial de machines automatiques à grande vitesse, axées sur le "High efficiency Low consumption"Pendant ce temps ETON est aussi le plus grand fabricant de haute technologie en Chine avec une forte capacité de conception, R & D, fabrication, ventes et services, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. s'est engagée dans le développement et la fabrication d'équipements de machines de placement,insister sur le concept de "service aux clients" et établir la tendance du marché.
Exposition
Notre société participe à de nombreuses expositions à la maison et à l'étranger chaque année,
Vous verrez le stand d'ETON dans certaines expositions à grande échelle bien connues en Chine, y compris les expositions à grande échelle tenues à Shenzhen, Guangzhou, Chongqing, Shanghai et d'autres endroits.
Les expositions à l'étranger comprennent des expositions dans plus de 20 pays, dont Mumbai, Delhi, Egypte, Turquie et Vietnam.
Expédition et colis
Toutes les machines sont emballées avec du vide et du bois.
Étape 1: emballage par film.
Étape 2: emballage sous vide.
Étape 3: Emballage de boîtes en bois
Vous pouvez nous faire confiance, car nous avons un emballage professionnel et standard pour protéger la machine.
Questions fréquentes
Q: Comment s'assurer que les produits ne seront pas endommagés ou mouillés?
R: Nous prenons plusieurs mesures pour protéger les produits.On les met dans un carton, on les enveloppe d'un film plastique et on les scelle avec du ruban adhésif pour les maintenir en place et les protéger de l'eau..
Q: Quel est le taux de panne de la machine?
R: notre machine est très stable, le taux de panne est inférieur à 0.001.
Q: Quel type de machine fournira-t-il en plus de la machine à cueillir et à placer?
R: ETON, en tant que plus grand fabricant de machine SMT en Chine, fournit toute la ligne SMT, telle que le four à reflux, l'imprimante, le convoyeur, la machine de ramassage, le chargeur, le déchargeur, etc.
Q: Quels sont vos avantages?
R: Notre société adhère à la politique de gestion à cinq niveaux: affaires sincères, concentration sur la R&D, intentions de fabrication, service attentionné, confiance des clients.
