R&D logiciel assemblage de panneaux électriques SMT machine à emporter et placer
Principales caractéristiques de la machine
Chef de placement intégré
Léger, la tête est formée intégralement, les 10 ensembles d'axes Z sont contrôlés indépendamment par moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité
Système d'angle de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision. 10 buses d'aspiration par tête, avec une distance centrale de 16 mm.
Appareil de détection du vide
Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.
Capacité à très grande vitesse
En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonctionnelle, la capacité de placement a augmenté de 25% par rapport aux machines traditionnelles,avec une vitesse optimale atteignant 98000CPH
Paramètre principal de la machine
| Modèle |
YT20S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
2680 mm |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*300 mm (option 1200*450). |
| Épaisseur des PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
16 mm (d'autres hauteurs peuvent être personnalisées) |
| Vitesse de montage |
98000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 12MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM),D'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
104 pièces |
| Nombre de buses |
20 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les appareils à combustion électrique, la valeur de l'échantillon doit être égale ou supérieure à 0,4 mPa. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |
Les colis
Emballage dans un emballage en film et en coton mousseux, et en recouvrant le sac sous vide dans des boîtes en bois robustes.
Le marché
Nos produits ont été exportés vers plus de 30 pays et régions, y compris la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Egypte, la Turquie, la Russie, le Brésil, etc. Et voici quelques-uns de nos grands clients:
Il est également utilisé pour la fabrication d'autres produits de haute qualité.

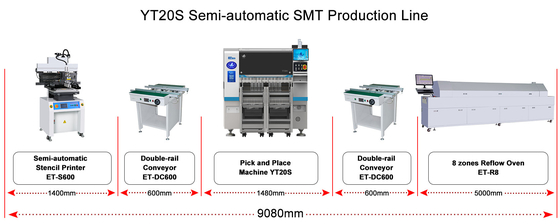

Solution de ligne SMT
Le service
- Nous fournissons une solution complète pour les besoins de nos clients.
- Nous avons des sites officiels en Inde comme Mumbai, Dammam et New Delhi, nous avons également un site en Egypte, en Turquie qui peut fournir un service en temps opportun avec nos ingénieurs.
- Tant que vous achetez notre machine, nous organiserons nos ingénieurs pour installer le débogage et la formation pour vous gratuitement, jusqu'à ce que vous appreniez à utiliser la machine.
- L'ingénieur chinois peut fournir des services en ligne, en particulier dans la période de l'épidémie de COVID-19.
- Si nécessaire, des ingénieurs chinois viendront à votre usine pour vous installer gratuitement et vous former à l'utilisation de la machine.
- Mise à jour gratuite du logiciel de la machine.
- Nous organiserons nos ingénieurs pour visiter votre usine pour vérifier ou tester l'état de la machine.
Notre avantage
Nous pouvons fournir une solution de ligne SMT pour vous!
Machine de retrait et de placement/four reflux/imprimante à pochoirs/pcb convoyeur/SPI/AOI.etc.
1- Fabrique de lampes: ampoules LED, DOB, lentilles, panneaux lumineux, éclairage, lampes de rue, tubes0.5m, 1m de lumière à bande, etc.
2. Fournir des ingénieurs étrangers pour une installation et une formation gratuites.
3.TOP marque du fabricant chinois de machines SMT,500 employés pour ETON
