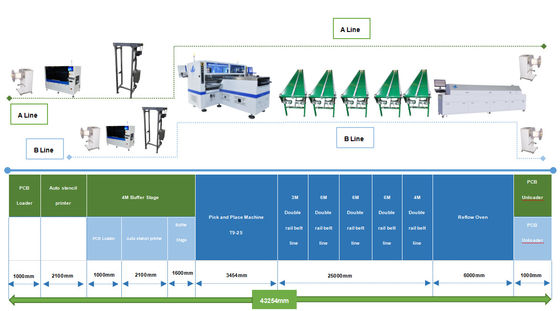

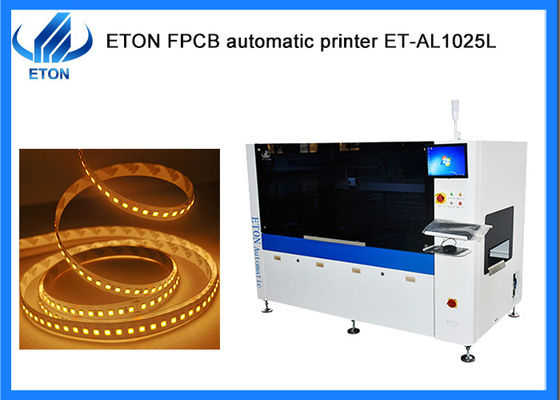

Machine à imprimer à pochoirs automatique à ligne automatique SMT
Configuration de la machine
● Tête d'impression à suspension programmable;
*Deux ensembles de moteurs à pas,la pression du grattoir avant et arrière peut être réglée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir;
* Contrôler efficacement le battement, améliorer l'efficacité d'impression et prévenir la fuite de pâte de soudure;
● Scraper en acier inoxydable standard, conception unique, améliorer la durée de vie de la lame;
● Système d'alignement de la vision vers le bas;
● réglage du rail de guidage CNC;
● ordinateur à commande industrielle,interface système d'exploitation Windows XP;
● Système de diagnostic logiciel intégré;
● Interface SMEMA.
Paramètre technique
| Cadres d'écran |
Taille minimale |
850 mm |
| Taille maximale |
550 mm |
| Épaisseur |
25 à 45 mm |
| Taille minimale du FPCB |
50 mm |
| Taille maximale du PCB |
260 mm |
| Épaisseur du FPCB |
0.5 à 5 mm |
| Le FPCB Warpage |
La diagonale du FPCB est de 1% maximum |
| Hauteur de transport |
900 ± 40 mm |
| Direction du transport |
De gauche à droite |
| Vitesse de transport |
Maximum de 1000 mm/s programmable (réglable) |
| Localisation du conseil |
Système de soutien |
Tensions de remorquage de la plateforme |
| Système de serrage |
Serrage de bord fixé |
| Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Acier inoxydable (standard), plastique |
| Vitesse de séparation des pochoirs |
0.1 ~ 20 mm/sec Programmable |
| Système de nettoyage |
Nettoyage manuel |
| Plage d'ajustement du tableau |
Les valeurs d'exposition sont calculées en fonction des valeurs de l'appareil. |
| Machines et appareils |
| Retour sur la précision de position |
± 0,01 mm |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (à l'exclusion de l'impression et du nettoyage) |
| Air requis |
4.5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Méthode de contrôle |
Contrôle du PC |
| Dimensions de la machine |
Le nombre total d'unités utilisées est de 1754 ((L) X1249 ((W) X1600 ((H) mm |
| Poids de la machine |
Approximativement 600 kg |
| Transports de FPCB au-dessus de la hauteur des plaques |
20 mm |
Nos expositions
Eton a participé à de nombreuses expositions de pays étrangers, telles que l'exposition indienne de Mumbai, l'exposition indienne de Delhi, l'exposition égyptienne, l'exposition turque, l'exposition pakistanaise,etc. et le commerce avec plus de 30 paysEn outre, nous avons participé à nos grandes expositions nationales, comme l'exposition Guangzhou Guangya, l'exposition Shanghai Munich, l'exposition Chongqing LED, etc.
Le service
Service de prévente
Fournir un plan de production approprié
Conseils sur l'équipement électrique et la disposition de l'usine
Service de vente
Indiquer l'état de la machine dans le temps
Suivre et envoyer la vidéo de la machine de test
Service après-vente
Mise à niveau de la durée de vie du logiciel
24 heures pour traiter les problèmes en ligne
Les ingénieurs peuvent arriver sur place pour enseigner le fonctionnement et le débogage de la machine
Visite régulière (période de garantie d'un an, pièces de rechange sans réparation; Une ou deux fois par an après la garantie)
Expédition et livraison
Mode d'expédition:
※ Par voie aérienne, pour échantillons et petits colis
※ Par mer, pour les gros colis et les grandes quantités;
※ Autres manières selon la demande du client.
Délai de livraison:
※ Dans les 30 jours.
Questions fréquentes
Q. Quelle est la vitesse réelle de vos produits?
A. Pour la vitesse réelle de la machine qui est limitée par de nombreux facteurs, celui lié au nombre de composants, le temps d'envoyer la carte PCB et de recevoir la carte, etc.Et est de décider pour les produits réels et les besoins.
Q. Combien de composants peut votre machine à cueillir et à placer monter dans une carte PCB?
R. Bien que ce soit pour les besoins de nos clients et la taille de la carte PCB.
Q. Combien de produits votre machine peut-elle faire par jour?
A. La capacité de notre machine est conforme aux produits réels,et le nombre de composants sur votre carte PCB qui est un facteur important pour déterminer la vitesse réelle de notre machine avec vos produits.
