Principales caractéristiques de la machine
Chef de placement intégré
Léger, la tête est formée intégralement, les 10 ensembles d'axes Z sont contrôlés indépendamment par moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité
Système d'angle de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision.
Appareil de détection du vide
Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.
Capacité à très grande vitesse
En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonctionnelle, la capacité de placement a augmenté de 25% par rapport aux machines traditionnelles,avec une vitesse optimale atteignant 98000CPH

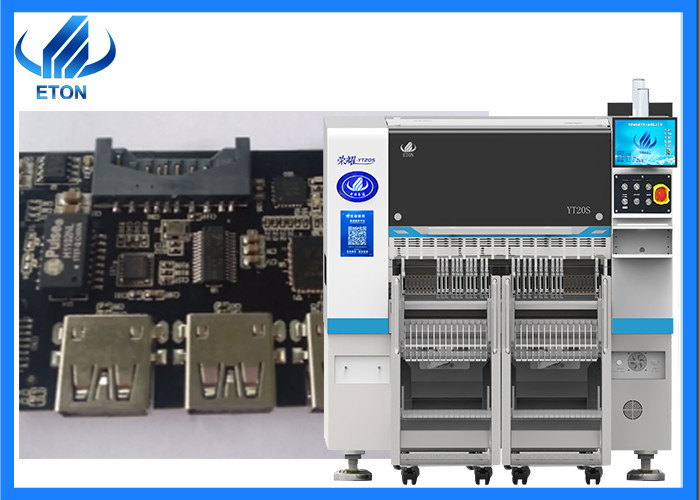

Paramètre principal de la machine
| Modèle |
YT20S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
2680 mm |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*300 mm (option 1200*450). |
| Épaisseur de PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage des cylindres, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
16 mm (d'autres hauteurs peuvent être personnalisées) |
| Vitesse de montage |
98000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 12MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM),D'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
104 pièces |
| Nombre de buses |
20 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |

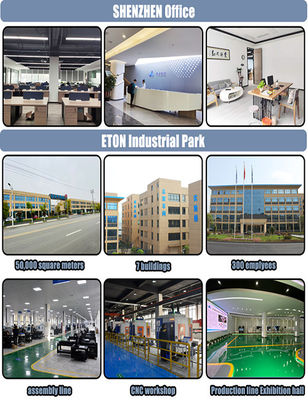

Profil de l'entreprise
En 2020, le parc industriel ETON Jiangxi a été achevé avec succès, équipé d'un centre de traitement et de fabrication avancé, d'un contrôle de qualité strict et d'une production standardisée,rationaliser les processus de production. ETON a développé des technologies et des innovations avancées qui conduisent rapidement à la révolution du marché et a obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 112 brevets pratiques,12 droits d'auteur sur les logicielsEn outre, ETON a inventé la plus rapide machine automatique de cueillette et de placement avec une vitesse de 170000 CPH, qui économise beaucoup de main-d'œuvre et d'espace de production, a obtenu une grande part de marché aux États-Unis, en Corée, en Inde, en Allemagne,ÉGYPE, TURQUIE, VIETNAM, TUNISIE, THAILANDE plus de 30 comtés.
Exposition
Notre société participe à de nombreuses expositions à la maison et à l'étranger chaque année,
Vous verrez le stand d'ETON dans certaines expositions à grande échelle bien connues en Chine, y compris les expositions à grande échelle tenues à Shenzhen, Guangzhou, Chongqing, Shanghai et d'autres endroits.
Les expositions à l'étranger comprennent des expositions dans plus de 20 pays, dont Mumbai, Delhi, Egypte, Turquie et Vietnam.
Expédition et colis
Emballage: standard est enveloppé en film plastique la machine SMT LED, puis chargé dans un conteneur de 20 "; Emballage de boîte en bois peut être personnalisé.
Livraison: 35-40 jours après 30% T/T paiement anticipé, l'acheteur devrait venir inspecter lorsque nous faisons le test en cours d'exécution, après le test, payer le solde de 70% avant la livraison
Questions fréquentes
Q: C'est la première fois que j'utilise ce type de machine, est-elle facile à utiliser?
R: Il y a un manuel en anglais ou une vidéo-guide qui vous montre comment utiliser la machine.
Si vous avez encore des questions, veuillez nous contacter par e-mail / skype / téléphone / service en ligne du commerçant.
Q: Si la machine a un problème après que je l'ai reçu, comment puis-je faire?
R: Les pièces gratuites vous sont envoyées pendant la période de garantie de la machine.
Si la pièce est inférieure à 0,5 kg, nous payons le fret.
Si elle dépasse 0,5 kg, vous devez payer les frais de port.
Q: Vos machines disposent-elles d'un certificat de qualité?
A: Toutes les machines ont passé le certificat CE, SIRA et CCC et ont leur propre brevet.
Q: Quel est le mode de paiement?
R: Nous soutenons le paiement T/T.
Q: Quel est le délai de livraison?
R: Livraison dans les 30 jours suivant le paiement.
