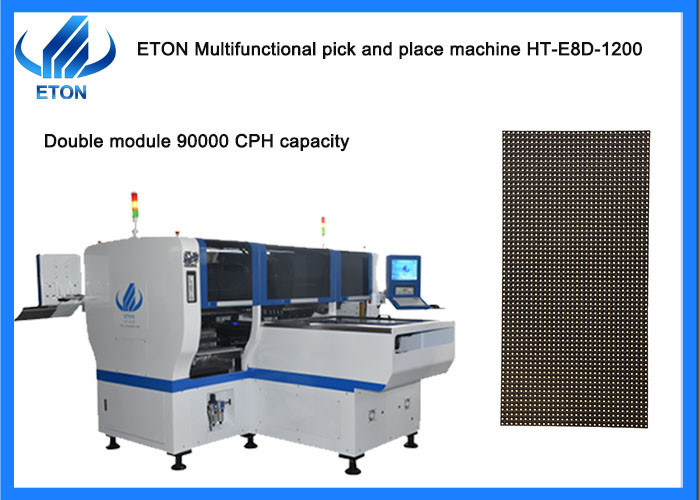

Machine de placement de capacité multifonctionnelle à 24 têtes SMT 90000
Définition
Caractéristiques
- Double système, double module, monteur multifonctionnel pour produire deux produits différents en même temps.
- Composants de montage: puces LED/condensateurs/résistances/IC/composants en forme, etc.
- Composant: taille minimale 0402 hauteur maximale 15 mm

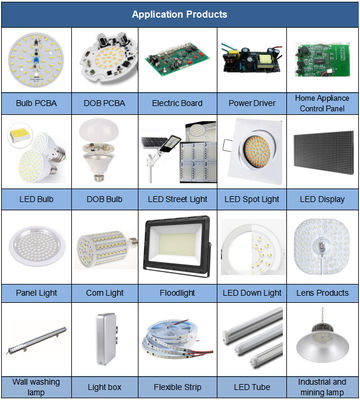

- Application: pilote de puissance, carte électrique, lentille, ampoule linéaire, appareil électroménager, etc.
Technologie exclusive brevetée
- Système électronique d'alimentation.
- Identification de vol, correction de la marque.
- Fonction de rechargement continu du matériau
- Optimisation automatique après coordonnées générées, etc.
Paramètre technique
| Modèle |
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
| Poids total |
2500 kg ou plus |
| Largeur de la longueur du PCB |
Le nombre maximal d'écoulements est de 1200*300 mm. |
| Épaisseur de PCB |
0.5 à 5 mm |
| Clampage des PCB |
Pneumatique réglable par pression |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Logiciel |
R & D indépendante |
| Vitesse de montage |
90000 CPH ((La vitesse optimale)) |
| Composants |
LED, condensateurs, résistances, circuits intégrés, composants en forme, etc. |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
48 pièces |
| Nombre de buses |
24 pièces |
| Le pouvoir |
380 AC à 50 Hz |
| Consommation d'électricité |
8 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Transmission par convoyeur |
Longueur maximale:1200 mm |
| Vitesse de transmission |
> 1000 mm/s |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme + Servo-moteur |
| Mode d'alimentation |
Appareils électriques à double moteur |
Application à la machine

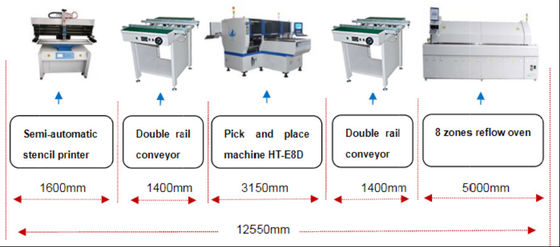

HT- E8D - 1200 ligne de production semi-automatique est adapté pour le montage de toutes sortes de lumières LED et des circuits imprimés Par exemple: ampoule LED, ampoule DOB Lampes de panneau, Down-light, tube de lampe, lampe de rue,Écran d'affichage, cartes de circuits et autres produits.
La taille maximale du PCB de la ligne SMT HT-E8D-1200 est de 1200 * 300 mm.
Nos expositions
Eton a participé à de nombreuses expositions de pays étrangers, telles que l'exposition indienne de Mumbai, l'exposition indienne de Delhi, l'exposition égyptienne, l'exposition turque, l'exposition pakistanaise,etc. et le commerce avec plus de 30 paysEn outre, nous avons participé à nos grandes expositions nationales, comme l'exposition Guangzhou Guangya, l'exposition Shanghai Munich, l'exposition Chongqing LED, etc.
Expédition et livraison
Nous transportons généralement les marchandises au port dans des conteneurs et les expédions ensuite à destination.
Questions fréquentes
Q. Comment puis-je faire l'inspection si quelque chose ne va pas avec la machine?
R. Eh bien, l'inspection est effectuée par notre ingénieur professionnel pour vérifier et moduler la machine, si vous rencontrez un problème de notre machine s'il vous plaît contactez-nous,et nous allons organiser notre ingénieur pour le résoudre.
Q. Quelle est la vitesse réelle de vos produits?
A. Pour la vitesse réelle de la machine qui est limitée par de nombreux facteurs, celui lié au nombre de composants, le temps d'envoyer la carte PCB et de recevoir la carte, etc.Et est de décider pour les produits réels et les besoins.
