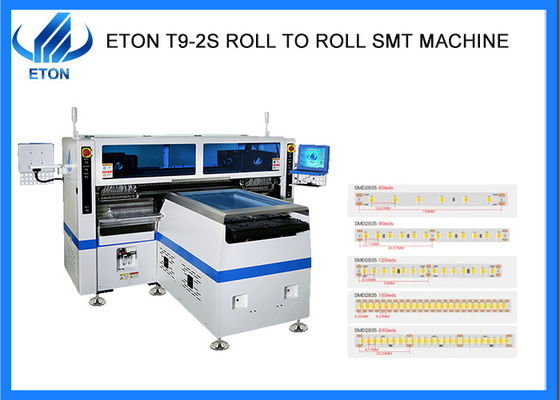

250 mm de largeur de rouleau de PCB à rouleau de machine de placement à grande vitesse SMT
Définition
F1 de l'année Une productivité élevée

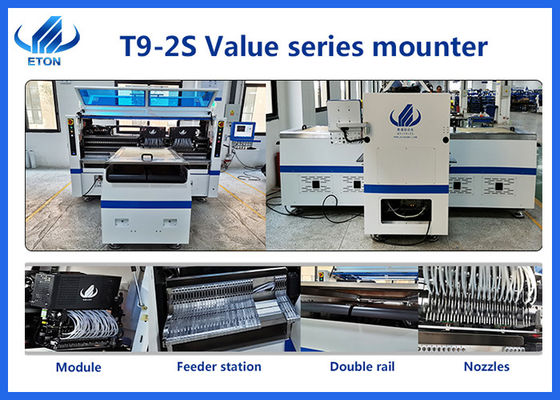

Tête de placement réglable ETON Tech

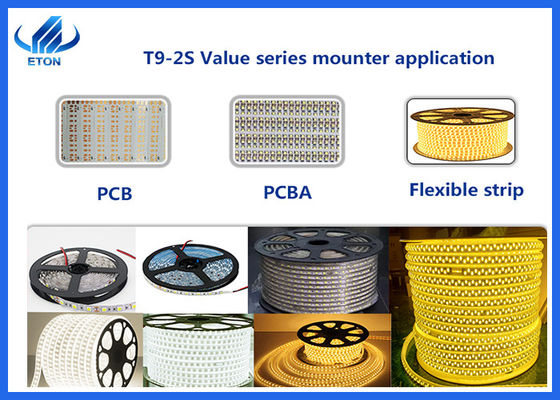

La position de sélection des composants peut être réglée en fonction de la hauteur de la plaque de PCB, minimum 6,5 mm. Appliquez à la LED 3014/3020/2835/5050 résistance, condensateur, rectificateur de pont, etc. large gamme de composants.
- Détection des fuites de composants de conception unique et fonction de remplissage de composants individuels
La caméra de reconnaissance enregistre la position de fuite du composant du PCB et remplit le composant manquant en conséquence.
- Capacité à ultra-haute vitesse
La tête de placement adopte la méthode de deux fois de cueillette et une fois de placement. Le temps de placement est considérablement réduit avec la méthode de placement améliorée, une excellente capacité optimale atteignant 500000CPH.
FLa taille 2 La production est flexible.
- Ajustez la plateforme de transport selon différentes bandes de roulement à roulement, gamme 250 ± 10 mm, la gamme de longueur maximale est
1m par cycle.
- La distance de la station d'alimentation peut être réglée de façon flexible pour obtenir le ramassage et le placement de groupes, de sorte que
Il est possible de réaliser la fonction de deux fois de cueillette et une fois de placement.
- Une alimentation électrique intelligente, supportant la série de machines à grande vitesse.
| Modèle |
T9-2S |
| Dimension |
| Longueur |
3454 mm |
| Largeur |
3035 mm |
| Taille |
1777 mm |
| Poids total |
3100 kg |
| Les PCB |
| Largeur de la longueur du PCB |
250 (± 10 mm) *Toute longueur |
| Épaisseur de PCB |
00,1-0,5 mm |
| Clampage des PCB |
Adsorption sous vide, serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Sélection et placement en groupe |
| Système de vision |
| Numéro de la caméra |
10 ensembles (appareil photo numérique) |
| Alignement de la vision+correction de la marque |
| Accroissement de la précision |
± 0,05 mm |
| Hauteur de montage |
≤ 5 mm |
| Vitesse de montage |
Double côté: 500000 CPH, seul côté: 250000 CPH ((vitesse optimale) |
| Composants |
LED3014/3020/2835/5050 et résistances, condensateurs, redresseurs de ponts, etc. |
| Le pouvoir |
380 AC à 50 Hz |
| Consommation d'électricité |
9.6 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Transmission par convoyeur |
Longueur maximale:1000 mm |
| Vitesse de transmission |
> 500 mm/s |
| Direction de transmission |
Single (gauche>droite ou droite) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Alimentation en air |
0.4-0.6mpa (4-6 kgf/cm2) 150N/min |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 2 |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme + Servo-moteur |
| Système d'aliments |
| Numéro de la station d'alimentation |
Le double côté: 136 PCS (un seul côté: 68 PCS) |
| N° de têtes |
Le double côté: 136 PCS (un seul côté: 68 PCS) |
| Mode d'alimentation |
Alimentateur électrique intelligent à double moteur |
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, y compris 14 brevets d'invention, 135 brevets pratiques, 55 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,et ainsi de suite
Le service
Période d'entretien 1 an
Une garantie d'un an pendant la garantie toutes les pièces qui doivent être réparées et remplacées seront gratuites.
Maintenance des logiciels et du matériel tout au long de la vie
Le logiciel de mise à niveau gratuit, le logiciel est Reach et développé par ETON, donc nous soutenons les mises à jour gratuites à vie.
Visitez régulièrement les clients et recueillez des informations
Nous assistons aux différentes expositions dans différentes villes chaque année, à la même heure.nous visiterons les clients locaux et soutenirons notre service et recueillerons les commentaires sur les suggestions des clients à temps.
Fournir les dernières informations sur la technologie et les équipements
Nous donnons des suggestions technologiques professionnelles à nos clients et partageons les dernières nouvelles avec nos clients
Service sur place
Nous avons des sites officiels en Inde comme Mumbai et New Delhi, nous avons aussi des sites en Egypte, en Turquie qui peuvent fournir des services en temps opportun avec nos ingénieurs.
Selon vos besoins, un ingénieur senior dédié viendra à votre usine pour une installation gratuite et vous formera à l'utilisation de la machine.
