R & D de logiciels pour les machines de sélection et de placement de groupe
Définition
F1 de l'année Une productivité élevée
Tête de placement réglable ETON Tech
La position de sélection des composants peut être réglée en fonction de la hauteur de la plaque de PCB, minimum 6,5 mm. Appliquez à la LED 3014/3020/2835/5050 résistance, condensateur, rectificateur de pont, etc. large gamme de composants.
- Détection des fuites de composants de conception unique et fonction de remplissage de composants individuels
La caméra de reconnaissance enregistre la position de fuite du composant du PCB et remplit le composant manquant en conséquence.
- Capacité à ultra-haute vitesse
La tête de placement adopte la méthode de deux fois de cueillette et une fois de placement. Le temps de placement est considérablement réduit avec la méthode de placement améliorée, une excellente capacité optimale atteignant 500000CPH.
FLa taille 2 La production est flexible.
- Ajustez la plateforme de transport selon différentes bandes de roulement à roulement, gamme 250 ± 10 mm, la gamme de longueur maximale est
1m par cycle.
- La distance de la station d'alimentation peut être réglée de façon flexible pour obtenir le ramassage et le placement de groupes, de sorte que
Il est possible de réaliser la fonction de deux fois de cueillette et une fois de placement.
- Une alimentation électrique intelligente, supportant la série de machines à grande vitesse.
| Modèle |
T9-2S |
| Dimension |
| Longueur |
3454 mm |
| Largeur |
3035 mm |
| Taille |
1777 mm |
| Poids total |
3100 kg |
| Les PCB |
| Largeur de la longueur du PCB |
250 (± 10 mm) *Toute longueur |
| Épaisseur de PCB |
00,1-0,5 mm |
| Clampage des PCB |
Adsorption sous vide, serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Sélection et placement en groupe |
| Système de vision |
| Numéro de la caméra |
10 ensembles (appareil photo numérique) |
| Alignement de la vision+correction de la marque |
| Accroissement de la précision |
± 0,05 mm |
| Hauteur de montage |
≤ 5 mm |
| Vitesse de montage |
Double côté: 500000 CPH, seul côté: 250000 CPH ((vitesse optimale) |
| Composants |
LED3014/3020/2835/5050 et résistances, condensateurs, redresseurs de ponts, etc. |
| Le pouvoir |
380 AC à 50 Hz |
| Consommation d'électricité |
9.6 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Transmission par convoyeur |
Longueur maximale:1000 mm |
| Vitesse de transmission |
> 500 mm/s |
| Direction de transmission |
Single (gauche>droite ou droite) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Alimentation en air |
0.4-0.6mpa (4-6 kgf/cm2) 150N/min |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 2 |
Recherche et développement indépendants par ETON |

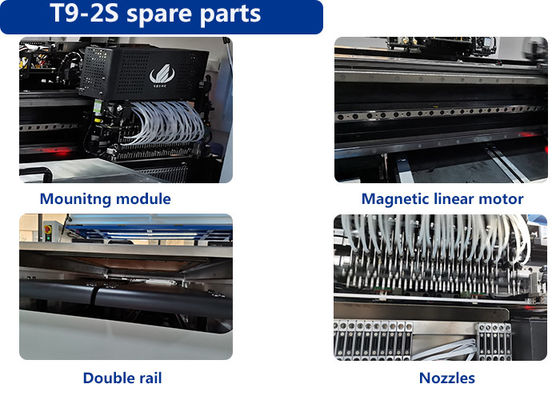

| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme + Servo-moteur |
| Système d'aliments |
| Numéro de la station d'alimentation |
Le double côté: 136 PCS (un seul côté: 68 PCS) |
| N° de têtes |
Le double côté: 136 PCS (un seul côté: 68 PCS) |
| Mode d'alimentation |
Alimentateur électrique intelligent à double moteur |
Application à la machine

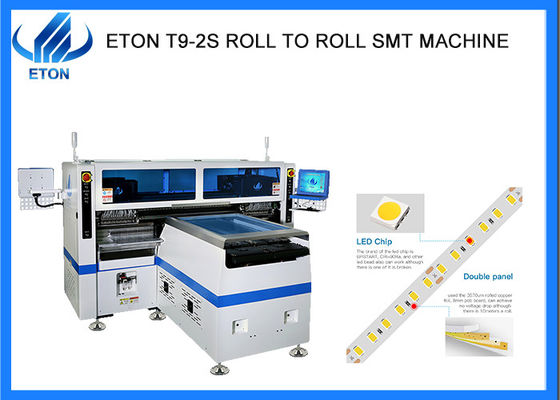

T9-2S est une machine à emporter et à placer à grande vitesse qui est appliquée pour les bandes lumineuses flexibles de toute longueur
3.1 Taille du PCB: 250 mm*toute longueur
3.2 Pour les applications
5m, 10m, 50m, 100m ou bandes lumineuses flexibles de toute longueur, RGB peuvent être montées.

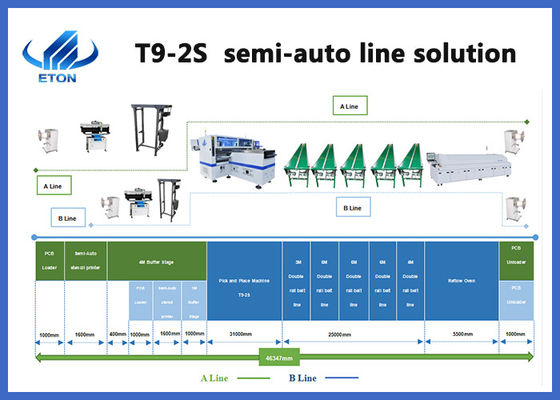

Solution de ligne SMT
Expédition et livraison
Mode d'expédition:
※ Par voie aérienne, pour échantillons et petits colis
※ Par mer, pour les gros colis et les grandes quantités;
※ Autres manières selon la demande du client.
Délai de livraison:
※ Dans les 30 jours.
