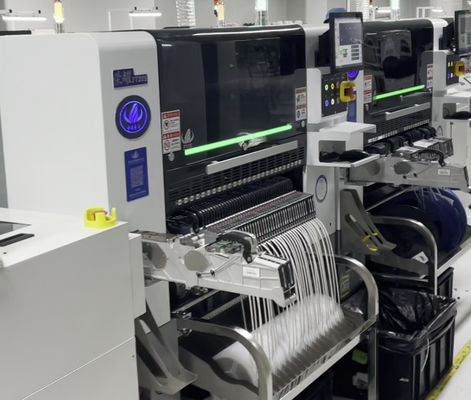

Machine de placement de têtes SMT 20 pièces de recherche indépendante et développée
Principales caractéristiques de la machine

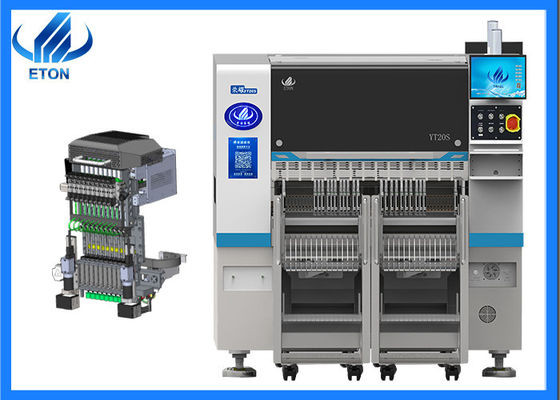

Chef de placement intégré
Léger, la tête est formée intégralement, les 10 ensembles d'axes Z sont contrôlés indépendamment par moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité
Système d'angle de précision
Le système modulaire d'angle contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision.
Appareil de détection du vide
Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.
Capacité à très grande vitesse
En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonctionnelle, la capacité de placement a augmenté de 25% par rapport aux machines traditionnelles,avec une vitesse optimale atteignant 98000CPH
Paramètre principal de la machine
| Modèle |

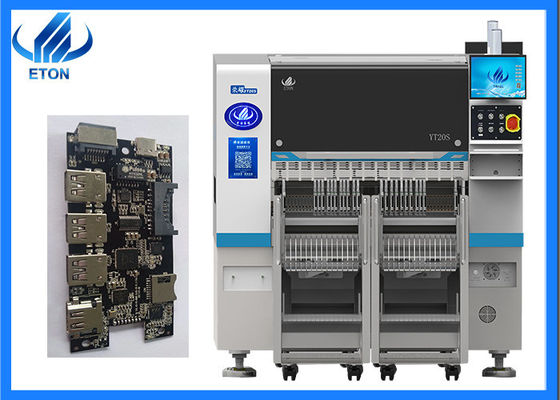

YT20S |
| Dimension |
| Longueur |
1480 mm |
| Largeur |
2680 mm |
| Taille |
1650 mm |
| Poids total |
2380 kg |
| Les PCB |
| Largeur de la longueur du PCB |
Le nombre maximal d'écrans est de 500*300 mm (option 1200*450). |
| Épaisseur de PCB |
0.5 à 5 mm |
| Clampage des PCB |
Serrage des cylindres, largeur de voie réglable |
| Mode de montage |
Ramasser en groupe et placer séparément |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur LED |
| Dispositif d'entrée |
Le clavier, la souris |
| Système de vision |
| Numéro de la caméra |
1 PCS (caméra de vision de vol de la tête) |
| 2 appareils photo PCS |
| Accroissement de la précision |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite par l'installation. |
| Hauteur de montage |
16 mm (d'autres hauteurs peuvent être personnalisées) |
| Vitesse de montage |
98000 CPH ((En parfait état) |
| Composants |
Matériau d'emballage de 0201 ~ 12MM et matériau IC ((Optionnelle caméra fixe pour 0201 ~ 35 * 35MM),D'autres tailles de composants peuvent être personnalisées |
| Espace des composants |
0.2 mm |
| Numéro de la station d'alimentation |
104 pièces |
| Nombre de buses |
20 pièces |
| Le pouvoir |
220 AC à 50 Hz |
| Consommation d'électricité |
1.5 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Vitesse de transmission |
> 1000 mm/s |
| Direction de transmission |
Single ((gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Le lecteur en ligne |
| Mode de position |
Optique |
| Consommation de gaz |
0Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme |
| Mode d'alimentation |
Appareil d'alimentation intelligent avec double moteur |
| Interface du système MES de gestion de la production |
Personnalisé |
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 200 brevets pratiques, 49 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspection. et a également obtenu les certificats d'outre-mer comme CE, CCC, SIRA, etc.
Les colis
Étape 1: Envelopper avec une pellicule étirante pour empêcher l'équipement de s'épuiser.
Étape 2: emballage en papier sous vide et sac imperméable à l'humidité, de sorte que la machine puisse être maintenue à sec pendant le transport pour éviter l'humidité.
Étape 3: utiliser des sangles et du bois triangulaire pour fixer la machine afin d'éviter tout dommage à la machine pendant le transport.
Étape 4: Chaque machine exportée sera équipée de boîtes en bois d'exportation robustes, afin de garantir la qualité du produit livré.
Expédition et livraison
Nous transportons généralement les marchandises au port dans des conteneurs et les expédions ensuite à destination.
Le service
Période d'entretien 1 an
Une garantie d'un an pendant la garantie toutes les pièces qui doivent être réparées et remplacées seront gratuites.
Maintenance des logiciels et du matériel tout au long de la vie
Le logiciel de mise à niveau gratuit, le logiciel est Reach et développé par ETON, donc nous soutenons les mises à jour gratuites à vie.
Visitez régulièrement les clients et recueillez des informations
Nous assistons aux différentes expositions dans différentes villes chaque année, à la même heure.nous visiterons les clients locaux et soutenirons notre service et recueillerons les commentaires sur les suggestions des clients à temps.
Fournir les dernières informations sur la technologie et les équipements
Nous donnons des suggestions technologiques professionnelles à nos clients et partageons les dernières nouvelles avec nos clients
Service sur place
Nous avons des sites officiels en Inde comme Mumbai et New Delhi, nous avons aussi des sites en Egypte, en Turquie qui peuvent fournir des services en temps opportun avec nos ingénieurs.
Selon vos besoins, un ingénieur senior dédié viendra à votre usine pour une installation gratuite et vous formera à l'utilisation de la machine.
Questions fréquentes
Q. Si j'ai besoin d'une ligne parfaite de la machine, pouvez-vous me fournir?
R. Oui, pour les besoins d'une ligne de production complète, nous avons un équipement professionnel pour compenser une ligne de production parfaite pour vos produits,Nous avons un parc industriel de 50000 mètres carrés et un excellent personnel de R&D., qui peut produire 50 ensembles de machines par mois.
Q. Comment était votre service?
R. Nous veillons à ce que nos clients bénéficient d'une expérience optimale du service de communication et des besoins pertinents de la machine pour l'installation, la maintenance et la mise à niveau gratuite.
Q. Pouvez-vous accepter D/P ou D/A comme terme de paiement?
R. Pour nos conditions de paiement habituelles, nous utilisons habituellement T/T.
Q. Comment puis-je vous contacter pour acheter les marchandises de manière efficace?
A. Faire une enquête sur les produits que vous voulez sur la plateforme de trading d'Alibaba, Tradelink, Foreign Trade Express, ou nous contacter avec le logiciel social comme Whatsapp, Skype, etc.
Q. Comment puis-je regarder autour de votre parc industriel si je suis à bord?
R. Si vous avez un agent chinois nous pouvons prendre un rendez-vous pour vous montrer l'environnement, bien sûr, nous pouvons également faire un appel vidéo pour vous montrer le parc industriel, ou nous ferons une vidéo pour vous si vous avez besoin.
