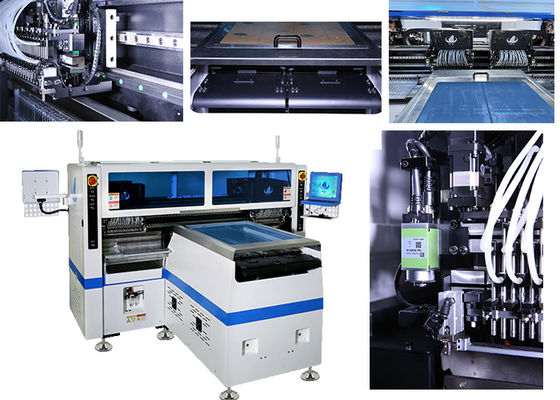

Livraison directe d'usine SMT machine de solution de bande à rouleau pour toute la ligne de roulement
Principales caractéristiques de la machine
- Large gamme de composants: Les têtes modulaires à haute vitesse s'appliquent aux LED 3014/3020/2835/5050 et aux résistances, condensateurs, redresseurs de pont, etc.
- La caméra de reconnaissance enregistre la position de fuite des composants du PCB et remplit le composant manquant en conséquence.
- Capacité à très haute vitesse: 500 000 CPH
- Une alimentation électrique intelligente, supportant la série de machines à grande vitesse.
- Ajustez la plateforme de transport selon différentes bandes de roulement à roulement, portée 250±10 mm, portée de longueur maximale 1 M par cycle.
- La distance de la station d'alimentation peut être réglée de manière flexible pour réaliser le ramassage en groupe et le placement en groupe, afin de réaliser la fonction de deux fois le ramassage et une fois le placement.
- La portée de la station d'alimentation est le double du placement de quatre types de matériaux en même temps.
- Production automatique avec date d'identification, correction et remplissage automatique du composant manquant.
- Caméra de reconnaissance de vol, pas de pause pour détecter la présence ou l'absence de composants, état d'adsorption des composants, éviter les erreurs de placement.
- La tige de serrage est entraînée par la bouteille d'air pour corriger les matières prises par la tête de montage.
- Avec la fonction de remplissage automatique des composants manquants, réaliser l'atelier sans pilote de l'industrie 4.0.
- Plainte contre les normes CE.

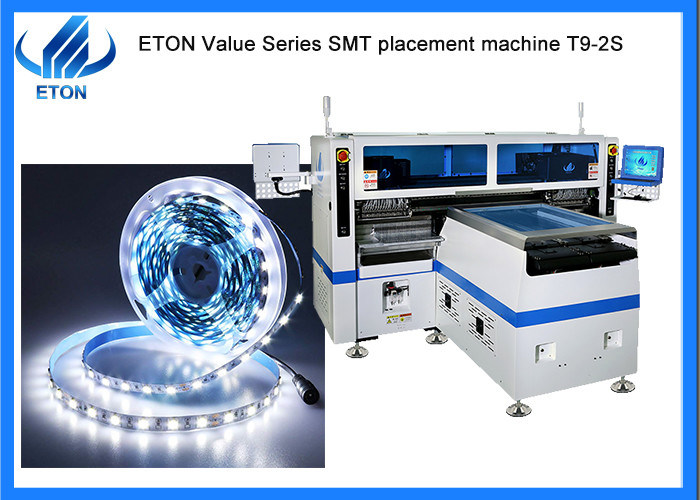

Paramètre principal de la machine
| Modèle |
T9-2S |
| Dimension |
(L) 3454* (W) 3035* (H) 1777 mm |
| Poids total |
3100 kg |
| Taille des PCB |
250 ± 10 mm* Toute longueur |
| Épaisseur des PCB |
00,1-0,5 mm |
| Serrage des PCB |
Adsorption sous vide, serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Sélection et placement en groupe |
| Mode de montage |
Deux rails + Quatre groupes de têtes de placement |
| Numéro de caméra |
10 ensembles (appareil photo numérique) |
| Logiciel |
R & D indépendante |
| Répétez la précision |
± 0,05 mm |
| Hauteur de montage |
5 mm |
| Vitesse de montage |
Deux côtés: 500 000 CPH
Pour les véhicules à moteur à commande autonome:
|
| Variété de composants |
LED 3014/3020/2835/5050 et résistances, condensateurs, redresseurs de pont, etc. |
| Consommation d'électricité |
9.6 kW |
| N° de la station d'alimentation |
Partie double: 136 pièces (partie simple: 68 pièces) |
| Nombre de buses |
Partie double: 136 pièces (partie simple: 68 pièces) |
Solution de ligne SMT
Nos expositions
En tant qu'entreprise expérimentée du commerce de la machine de pick and place SMT avec plus de 30 pays et régions à bord, Eton a participé à de nombreuses expositions des pays étrangers,comme l'exposition de l'Inde à MumbaiNous avons également participé à nos expositions nationales, comme l'exposition Guangzhou Guangya,Exposition de Shanghai à Munich, Exposition de lumière LED de Chongqing, etc.
Le service
Visitez régulièrement les clients et recueillez des informations
Nous assistons aux différentes expositions dans différentes villes chaque année, à la même heure.nous visiterons les clients locaux et soutenirons notre service et recueillerons les commentaires sur les suggestions des clients à temps.
Fournir les dernières informations sur la technologie et les équipements
Nous donnons des suggestions technologiques professionnelles à nos clients et partageons les dernières nouvelles avec nos clients
Service sur place
Nous avons des sites officiels en Inde comme Mumbai et New Delhi, nous avons aussi des sites en Egypte, en Turquie qui peuvent fournir des services en temps opportun avec nos ingénieurs.
Selon vos besoins, un ingénieur senior dédié viendra à votre usine pour une installation gratuite et vous formera à l'utilisation de la machine.
Questions fréquentes
Q. Quels sont les principaux composants de votre machine?
A. Pour la machine à choisir et à placer multifonctionnelle pouvant monter des circuits intégrés, des puces LED, des résistances, des condensateurs et des composants en forme comme des lentilles.Les composants de montage de la machine de montage à grande vitesse sont LED3014/3020/35285050, résistances, condensateurs et redresseurs.
Q. Quelle est la différence entre votre machine multifonctionnelle et votre machine à grande vitesse?
A. Le mode de montage de la machine multifonctionnelle et de la machine à grande vitesse qui détermine la gamme de leurs produits de montage et la capacité de montage permettent de distinguer ces deux types de machine,comme la machine à cueillir et à placer multifonctionnelle KT10S d'une capacité de 48000 CPH, tandis que la machine de montage à grande vitesse T9-2S avec une capacité de 500000 CPH.
Q. Comment puis-je faire l'inspection si quelque chose ne va pas avec la machine?
R. Eh bien, l'inspection est effectuée par notre ingénieur professionnel pour vérifier et moduler la machine, si vous rencontrez un problème de notre machine s'il vous plaît contactez-nous,et nous allons organiser notre ingénieur pour le résoudre.
