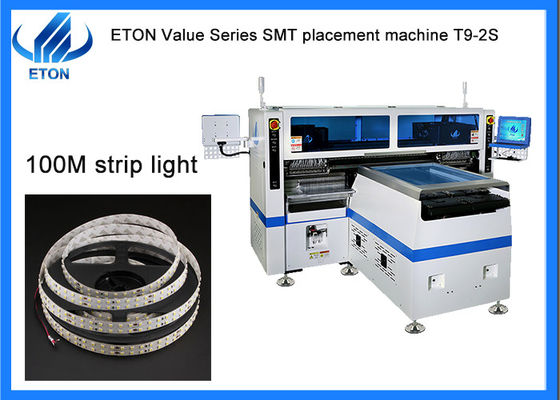

Machine de sélection et de placement automatique complète de la ligne de solution SMT à bande LED de 200 m
Principales caractéristiques de la machine
- Large gamme de composants: Les têtes modulaires à haute vitesse s'appliquent aux LED 3014/3020/2835/5050 et aux résistances, condensateurs, redresseurs de pont, etc.
- La caméra de reconnaissance enregistre la position de fuite des composants du PCB et remplit le composant manquant en conséquence.
- Capacité à très haute vitesse: 500 000 CPH
- Une alimentation électrique intelligente, supportant la série de machines à grande vitesse.
- Ajustez la plateforme de transport selon différentes bandes de roulement à roulement, portée 250±10 mm, portée de longueur maximale 1 M par cycle.
- La distance de la station d'alimentation peut être réglée de manière flexible pour réaliser le ramassage en groupe et le placement en groupe, afin de réaliser la fonction de deux fois le ramassage et une fois le placement.
- La portée de la station d'alimentation est le double du placement de quatre types de matériaux en même temps.
- Production automatique avec date d'identification, correction et remplissage automatique du composant manquant.
- Caméra de reconnaissance de vol, pas de pause pour détecter la présence ou l'absence de composants, état d'adsorption des composants, éviter les erreurs de placement.
- La tige de serrage est entraînée par la bouteille d'air pour corriger les matières prises par la tête de montage.
- Avec la fonction de remplissage automatique des composants manquants, réaliser l'atelier sans pilote de l'industrie 4.0.
- Plainte contre les normes CE.
Paramètre principal de la machine
| Modèle |
T9-2S |
| Dimension |
(L) 3454* (W) 3035* (H) 1777 mm |
| Poids total |
3100 kg |
| Taille des PCB |
250 ± 10 mm* Toute longueur |
| Épaisseur des PCB |
00,1-0,5 mm |
| Serrage des PCB |
Adsorption sous vide, serrage de cylindre, largeur de voie réglable |
| Mode de montage |
Sélection et placement en groupe |
| Mode de montage |
Deux rails + Quatre groupes de têtes de placement |
| Numéro de caméra |
10 ensembles (appareil photo numérique) |
| Logiciel |
R & D indépendante |
| Répétez la précision |
± 0,05 mm |
| Hauteur de montage |
5 mm |
| Vitesse de montage |
Deux côtés: 500 000 CPH
Pour les véhicules à moteur à commande autonome:
|
| Variété de composants |
LED 3014/3020/2835/5050 et résistances, condensateurs, redresseurs de pont, etc. |
| Consommation d'électricité |
9.6 kW |
| N° de la station d'alimentation |
Partie double: 136 pièces (partie simple: 68 pièces) |
| Nombre de buses |
Partie double: 136 pièces (partie simple: 68 pièces) |
Partie principale de la machine

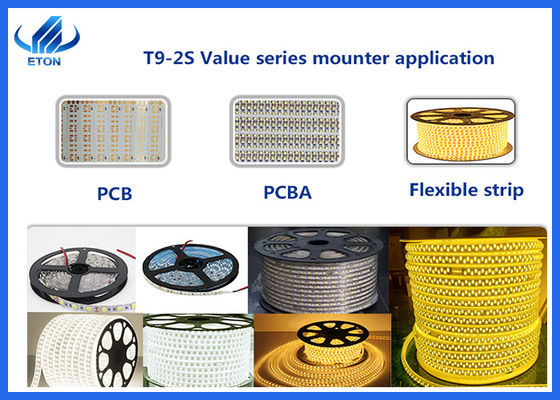

Application à la machine
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, y compris 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur les logiciels,avec notre département de R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,et ainsi de suite
Le marché
En ce qui concerne les 11 années de commerce avec plus de 30 pays avec notre machine de pick and place à grande vitesse SMT, nous sommes entrés en affaires avec de nombreux partenaires:
Questions fréquentes

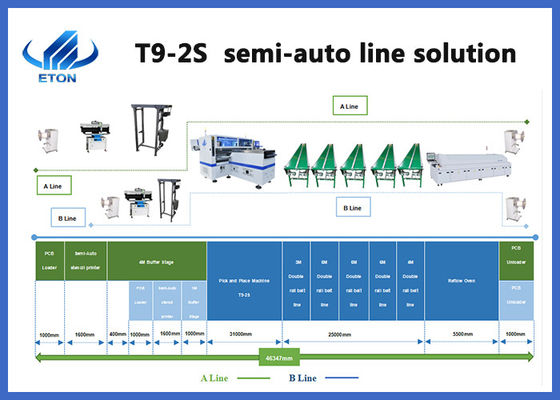

Q. Si j'ai besoin d'une ligne parfaite de la machine, pouvez-vous me fournir?
R. Oui, pour les besoins d'une ligne de production complète, nous avons un équipement professionnel pour compenser une ligne de production parfaite pour vos produits,Nous avons un parc industriel de 50000 mètres carrés et un excellent personnel de R&D., qui peut produire 50 ensembles de machines par mois.
Q. Comment était votre service?
R. Nous veillons à ce que nos clients bénéficient d'une expérience optimale du service de communication et des besoins pertinents de la machine pour l'installation, la maintenance et la mise à niveau gratuite.
Q. Pouvez-vous accepter D/P ou D/A comme terme de paiement?
R. Pour nos conditions de paiement habituelles, nous utilisons habituellement T/T.
Q. Comment puis-je vous contacter pour acheter les marchandises de manière efficace?
A. Faire une enquête sur les produits que vous voulez sur la plateforme de trading d'Alibaba, Tradelink, Foreign Trade Express, ou nous contacter avec le logiciel social comme Whatsapp, Skype, etc.
Q. Comment puis-je regarder autour de votre parc industriel si je suis à bord?
R. Si vous avez un agent chinois nous pouvons prendre un rendez-vous pour vous montrer l'environnement, bien sûr, nous pouvons aussi faire un appel vidéo pour vous montrer le parc industriel, ou nous allons faire une vidéo pour vous si vous avez besoin.
