Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 année | Composants applicables: | 0805,0603,1206 |
---|---|---|---|
Nom: | Machine de sélection et de placement SMT, monteur de puces SMT | Application du projet: | ligne de production SMT |
Condition: | Nouveau, 100% original, tout neuf | Vitesse de montage: | 500000 CPH |
Le type: | Automatique | Utilisation: | Machine de support de SMT, LED |
Surligner: | Monteur SMT,Montage de la puce,136 mangeoires machine à ramasser et à placer |

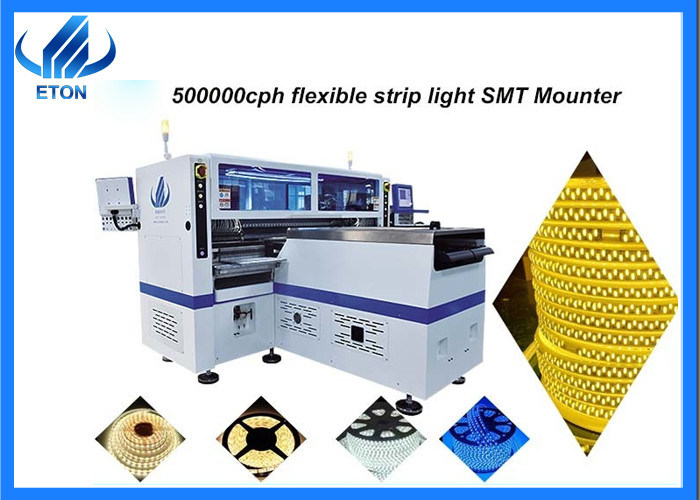

100m monture à bande LED 136 buses avec 500K
Caractéristiques
Moteur linéaire magnétique de haute précision + Servo-moteur Panasonic
136 têtes, 136 stations d' alimentation, 4 bras, 4 modules.Les pièces A et B peuvent être montées séparément ou synchronisées.
Alignement de la vision, correction des marques
Étalonnage automatique, haute précision, disponible pour le format RVB
La capacité peut atteindre 500 000 CPH
Paramètre
Dimension (L*W*H) | 3454*3035*1777 mm |
Poids total | 3100 kg |
PCB Largeur de longueur | 250 mm*toute longueur |
Épaisseur des PCB | 00,1-0,5 mm |
Serrage des PCB | Adsorption sous vide, attelle de cylindre, largeur de voie réglable |
Nombre de stations d'alimentation | 136 pièces |
N° de têtes | 136 pièces |
Vitesse de montage | 500000 CPH |
Composants | LED3014/3020/3528/5050,Capacité, résistance, emplacement du pont, etc. |
Environnement de fonctionnement | 9.6 kW |
Processus de fabrication de bandes souples à LED
Étape 1 | Machine de chargement | Envoyer le rouleau du FPCB à l'imprimante |
Étape 2 | Imprimante à pochoirs semi-automatique | Impression de la pâte de soudure sur le PCB flexible |
Étape 3 | Étape tampon | Amortissement et transport du PCB flexible à la machine de prise et de placement |
Étape 4 | La machine à cueillir et placer | Montage de puces et de composants LED sur PCB souples |
Étape 5 | Ligne de la ceinture des transports | Transporter le PCB souple au four de reflux |
Étape 6 | Cuisinier à reflux | Il est nécessaire d'utiliser des matériaux de soudage pour la soudure des composants sur le FPCB. |
Étape 7 | Machine de déchargement | Retour de la bande finie |
Nos avantages
ETON a mis en place plus de 10 ans, nous sommes le principal fabricant de machine SMT en Chine.
Nos machines sont de meilleure qualité, plus précises et plus rapides à monter.alignement visuel de l'identification de vol, le choix de groupe et le placement de groupe, etc.
Colis et transport
Nous utilisons l'emballage sous vide et l'emballage en boîte en bois.
Tout d'abord, envelopper la machine dans du coton mousseux et du film étirant pour protéger l'extérieur de la machine
Deuxièmement, l'emballage sous vide, mettre le séchage dans un sac sous vide pour éviter l'humidité, et utiliser des sangles pour fixer la machine;
Troisièmement, un emballage de boîte en bois professionnel.
1. usine d' ampoules LED
2. usine d'affichage à LED
3. usine de tubes à LED
4. usine de lampes à LED
et ainsi de suite...
Questions fréquentes
Q: Pourquoi avons-nous choisi votre entreprise?
R: ETON est la première marque de machines de placement en Chine, jouit d'une grande réputation au pays et à l'étranger, a une influence considérable et est un chef de file de l'industrie chinoise des machines de placement.
Q: C'est la première fois que j'utilise ce type de machine, est-elle facile à utiliser?
R: Il est facile à utiliser, la langue de la machine est l'anglais, et nous vous apprendrons le fonctionnement de base. Si vous avez encore des questions, veuillez nous contacter par e-mail, wechat, téléphone, skype,Whatsapp ou autres coordonnées.
Q: Comment s'assurer que les produits ne seront pas endommagés ou mouillés?
R: Nous prenons plusieurs mesures pour protéger les produits.On les met dans un carton, on les enveloppe d'une pellicule plastique et on les scelle avec du ruban adhésif..
