Montage de lampes à LED à bande de roulement à grande vitesse
Définition
Caractéristiques
- Produire avec Produire 4 types de matériaux en même temps avec une grande capacité, disponible pour 5M, 50M ou toute longueur de bande flexible et de rouleau à rouleau.
- Module à double bras quatre, 17 buses pour chaque pièce de montage, la partie A ou la partie B peuvent être montées séparément ou en synchronisation.
- Étalonnage automatique, haute précision, disponible pour le RGB.
- Technologie brevetée exclusive: groupe à ramasser et groupe à monter.
IPC9850 Capacité: 200000 à 250000 CPH
Le numéro du brevet est le suivant: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Paramètre technique
| Modèle |
HT-T9 |
| Dimension |
| Longueur |
3100 mm |
| Largeur |
Pour les véhicules à moteur |
| Taille |
1550 mm |
| Poids total |
1700 kg |
| Les PCB |
| Largeur de la longueur du PCB |
250 mm*toute longueur |
| Épaisseur des PCB |
00,5-1,5 mm |
| Clampage des PCB |
Pneumatique réglable par pression |
| Mode de montage |
Groupe à prendre et groupe à monter |
| Le système d'exploitation. |
| Système |
Pour Windows 7 |
| Logiciel |
R & D indépendante |
| Affichage |
Moniteur tactile |
| Dispositif d'entrée |
Le clavier, la souris |

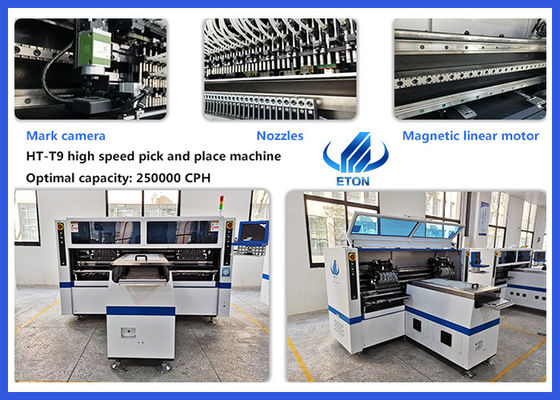

| Système de vision |
| Numéro de la caméra |
5 PCS (appareil photo numérique) |
| Alignement de la vision, correction de la marque |
| Accroissement de la précision |
± 0,02 mm |
| Hauteur de montage |
5 mm |
| Vitesse de montage |
200000 à 250000 CPH |
| Composants |
LED 3014/ 3020/ 3528/ 5050 et condensateurs, résistances, redresseurs de pont, etc. |
| Vitesse des composants |
0.5 mm |
| Numéro de la station d'alimentation |
68 PCS |
| Nombre de buses |
68 PCS |
| Le pouvoir |
380 AC à 50 HZ |
| Consommation d'électricité |
6 kW |
| Environnement de fonctionnement |
23°C ± 3°C |
| Transmission par convoyeur |
Longueur maximale:1000 mm |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 1 jeu |
Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur |
Moteur linéaire magnétique haut de gamme + servo-moteur |
| Mode d'alimentation |
Appareils électriques à double moteur |
Application à la machine

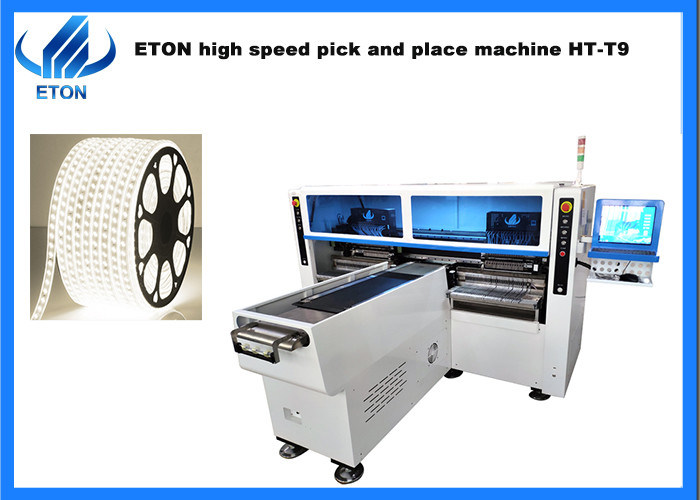

HT-T9 est une machine à emporter et à placer à grande vitesse qui est applicable pour les bandes lumineuses flexibles de toute longueur
Taille du PCB: 250 mm*de n'importe quelle longueur, adapté à 5m, 10m, 50m, 100m ou bandes lumineuses flexibles de n'importe quelle longueur, RGB peut être monté.
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, y compris 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,et ainsi de suite
Questions fréquentes
Q. Pouvez-vous accepter le prix CIF?
R. Nous acceptons habituellement EXW comme prix indiqué.
Q. Avez-vous des ingénieurs professionnels pour l'installation de la machine en Inde?
R. Oui, nous avons des ingénieurs professionnels en Inde avec des bureaux locaux à Delhi et Dammam pour fournir un service considérable à nos clients.
Q. Quelle est la vitesse réelle de vos produits?
A. Pour la vitesse réelle de la machine, qui est limitée par de nombreux facteurs, tels que le nombre de composants, le temps d'envoi et de réception de la carte PCB, etc.Et est de décider pour les produits réels et les besoins.
Q. Combien de composants peut votre machine de sélection et de placement monter dans une carte PCB?
R. Bien que ce soit pour les besoins de nos clients et la taille de la carte PCB.
Q. Quels sont les principaux composants de votre machine?
A. Pour la machine à choisir et à placer multifonctionnelle pouvant monter des circuits intégrés, des puces LED, des résistances, des condensateurs et des composants en forme comme des lentilles.Les composants de montage de la machine de montage à grande vitesse sont LED3014/3020/35285050, résistances, condensateurs et redresseurs.
