Détails sur le produit:
Conditions de paiement et expédition:
|
| Garantie: | 1 année | Application du projet: | Lampes LED, produits électriques, appareils ménagers |
|---|---|---|---|
| Énergie: | C.A. : 220±10%, 50/60HZ 1Φ 3KW | Poids du produit: | 700Kg |
| Dimension: | 1240mm*1450mm*1650mm | Taille des PCB: | Le nombre de points de contact doit être supérieur à: |
| Hauteur du transport: | 900±40mm | Vitesse de transport: | 1200mm/S maximum programmable |
| Surligner: | Imprimante à pochoirs à PCB de 520 mm maximum,Imprimante à pochoirs SMT de 1200 mm/s,Imprimante ISO SMT |
||

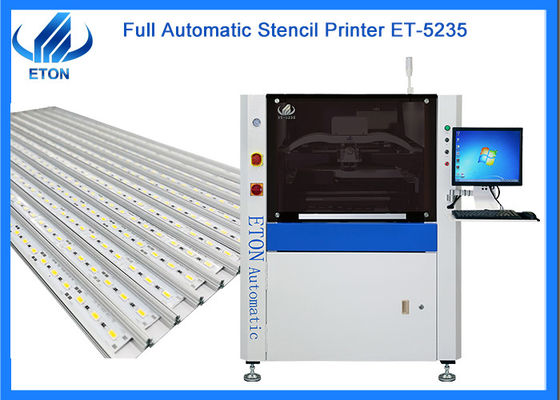

Régulateur de vitesse de transport programmable Imprimante à pochoirs à vision automatique à PCB de 520 mm maximum
Définition
1.Système de transport et de serrage des PCB
1 La direction de chargement du PCB peut être sélectionnée et combinée librement.
2 Une bande transporteuse à engrenages internes unique pour éviter les embouteillages.
3 Le contrôle de vitesse de transport programmable rend l'arrêt du PCB plus précis.
4 Adopter des pinces latérales flexibles et des supports segmentés pour pincer efficacement le PCB afin d'assurer un contact parfaitement équilibré entre le PCB et le maillage en acier.
5 La structure d'entraînement du module conçue de manière optimale améliore efficacement la stabilité de l'étalonnage de la plate-forme et réalise une transmission ultra-petite sous réglage fin,de sorte que la machine puisse répondre à l'exigence d'impression de plus grande précisionLa structure est simple et fiable, le réglable est pratique et le réglage de hauteur du PIN de support de la carte PCB avec différentes épaisseurs peut être réalisé rapidement.
2.Système de positionnement des pochoirs
1 grattoir à raccordement direct suspendu en forme de pont en forme de volet.
2 La taille des mailles d'acier est universelle, avec une bonne et large applicabilité.
3 Cadre à mailles d'acier fixe segmenté.
3Système de grattage
1 faisceau de grattoir en aluminium coulé pour assurer un fonctionnement plus fluide du grattoir.
2 Tête d'impression de moteur pas à pas à suspension programmable auto-réglable.
3 La structure du rail de défilement bilatéral à double défilement assure la précision et la fluidité de fonctionnement avant et après l'impression.
4 En fonction des différentes pressions requises par les presses avant et arrière et de la stabilité du levage et de l'abaissement, pour éviter la fuite de pâte de soudure,la lame a une certaine conception de serrage élastique, la pression de la pince, la vitesse de levage, la vitesse d'impression et la plage d'impression sont réglables par logiciel.fournir aux clients une bonne plateforme de contrôle d'impression.
5 Système de grattage de type rails coulissants, améliorer la stabilité de fonctionnement et prolonger la durée de vie.
6 Le dispositif de rétroaction de la pression du grattoir en boucle fermée surveille en tout temps la pression du grattoir, ce qui rend l'impression plus pleine.
7 échelles intégrées, ne tombent jamais.
| Modèle | ET-5235 | |
| Cadres d'écran | Taille maximale | 737 mm |
| Taille minimale | 470 mm | |
| Épaisseur | 25 à 40 mm | |
| Taille du PCB | Le nombre de points de contact doit être supérieur à: | |
| Hauteur de transport | 900 ± 20 mm | |
| Direction du transport | À gauche-droite, à droite-gauche, à gauche-gauche, à droite-droite | |
| Vitesse de transport | Max 1200 mm/s Programmable | |
| Tête d'impression | Deux têtes d'impression indépendantes à connexion directe moteur-conducteur | |
| Vitesse de décapage | 6 à 300 mm/s | |
| Système de nettoyage | Séche, humide, sous vide ((Programmable) | |
| Précision de l'impression | ±0,025 mm | |
| Temps de cycle | ≤ 9 s (hors imprimerie et nettoyage) | |
| Entrée de puissance | AC:220±10%, 50/60HZ 1Φ 3KW | |
| Méthode de contrôle | Contrôle du PC | |
| Dimension | Le nombre total d'équipements utilisés est de 1240 (L) * 1450 (W) * 1650 (H). | |
| Le poids | Approximativement 700 kg | |
| Hauteur supérieure du transfert de PCB | 10 mm | |
Application à la machine
Notre avantage
ETON est le pionnier du domaine des machines SMT en Chine qui ont plus de 11 ans d'expérience.12 droits d'auteur sur les logiciels des technologies de propriété intellectuelle.
Marché d'outre-mer: Les produits sont exportés vers plus de 30 pays et régions, dont la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Egypte, la Turquie, la Russie, le Brésil, etc.
Le marché
Nos produits ont été exportés vers plus de 30 pays et régions, y compris la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Egypte, la Turquie, la Russie, le Brésil, etc. Et voici quelques-uns de nos grands clients:
Il est également utilisé pour la fabrication d'autres produits de haute qualité.
Machines connexes
Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
