Détails sur le produit:
Conditions de paiement et expédition:
|
| Dimension: | 2700*2300*1550mm | Taille de carte PCB: | Maximum : minute de 1200*330mm : 100*100mm |
|---|---|---|---|
| Épaisseur du PCB: | 0.5~5mm | Montage du mode: | Cueillette de groupe et place de groupe |
| Montage de la précision: | ±0.02mm (précision de répétition) | Montage de la taille: | Norme : ≤5mm |
| Montage de la vitesse: | 200000~250000 CPH | Station de conducteurs de No.of: | 68 PCs |
| Tête de No.of: | 68 PCs | Le pouvoir: | 380AC 50HZ |
| Consommation d'électricité: | 6 kW | X, Y, manière d'entraînement d'axe de Z: | Moteur linéaire magnétique à extrémité élevé et moteur servo |
| Surligner: | Machine à détecter et à placer à double bras,monteur de puces pour Strip Light,monteur de puces pour Tube Light |
||

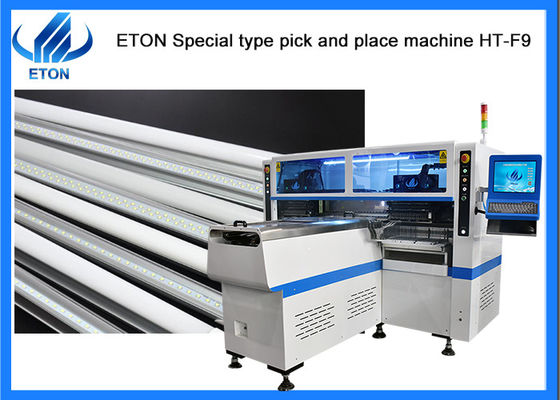

Lumière à LED à bande de lumière 68 têtes 250000CPH
Caractéristiques de la machine:
1Appliquez sur les 0,6 m.00,9 m,1.2m PCB rigide et 0,5m,1m LED bande flexible. Produire avec produire avec 4 types de matériaux en même temps avec une grande capacité, disponible pour la carte avec n'importe quelle proportion de puce et résistance LED.
2.Module 4 à double bras, 17 buses pour chaque pièce de montage, la pièce A/B/C/D peut être montée séparément ou synchronisée.
3.Technologie brevetée exclusive: groupe à prendre et groupe à monter.
4.5 caméras, 2 caméras de débogage, 2 caméras de débogage de buse, une caméra Mark, haute précision de placement.
5.La vitesse de montage atteint 200000 ~ 25000CPH.
6Le logiciel, le circuit et la structure matérielle de l'ensemble de la machine sont tous développés indépendamment par notre société, avec des droits de propriété intellectuelle indépendants.
Paramètre principal de la machine:
| Modèle | HT-F9(Machine de dépôt à haute vitesse à LED linéaire magnétique à double bras |
| Dimension ((L*W*H) | 2700*2300*1550 mm |
| Le poids | 1700 kg |
| Épaisseur des PCB | 0.5 à 5 mm |
| Précision de montage | ± 0,02 mm |
| Mode de montage | Groupe à prendre et groupe à monter |
| Composants | LED3014/3020/3528/5050 et résistances, condensateurs, redresseurs de ponts |
| Hauteur de montage | ≤ 5 mm |
| Vitesse de montage | 200000 à 250000 CPH |
| N° de la caméra | 5 PCS (appareil photo numérique) |
| N° de la station d'alimentation | 68 PCS |
| Pas de tête | 68 PCS |
| X, Y axes direction de conduite | Moteur linéaire magnétique haut de gamme + servo-moteur |
| Mode d'alimentation | Appareils électriques à double moteur |
Applications:
Cette machine est adaptée au montage d'un panneau lumineux dur de 0,5 m, 1 m, 1,2 m ou d'une bande flexible de n'importe quelle longueur.
Les produits linéaires tels que les tubes de lampes, les bandes souples, les panneaux lumineux, les écrans d'affichage, etc.

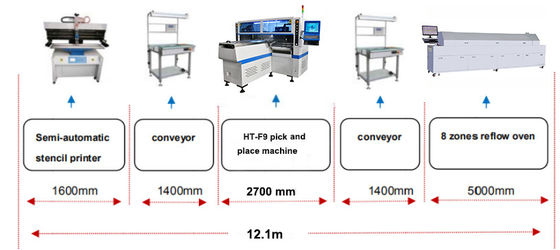

Ligne de production SMT:
| 1 | Imprimante à pâte de soudure(Impression de pâte de soudure): La pâte de soudure ou la colle de patch s'écoule sur les tampons de la carte PCB pour préparer la prochaine étape de soudure des composants. |
| 2 | Le convoyeurIl est utilisé pour la connexion entre les lignes de production SMT et peut également être utilisé pour le tamponnage des cartes PCB à bande souple. |
| 3 | La machine de décapage HT-E8S-1200: Monter avec précision les composants de montage de surface à des positions fixes sur la carte PCB. |
| 4 | Le convoyeur:Il est utilisé pour la connexion entre les lignes de production SMT et peut également être utilisé pour le tamponnage des cartes PCB. |
| 5 | Entrée dans le four de reflux:Faites fondre la pâte de soudure ou de la colle pour attacher les composants fermement à la planche du pilote. |
| 6 |
Le test:Test de l'intégrité des performances du produit (inspection manuelle) |
Emballage:
Nos avantages:
1Nous sommes un fabricant leader de machines automatiques à grande vitesse.
2.80% des grandes usines sont nos clients. Nous avons une histoire de développement de plus de dix ans.
3.Nous avons un parc industriel couvrant une superficie de 50 000 mètres carrés dans le Jiangxi, qui a diverses machines.
4Nous avons un record mondial de vitesse de la machine de pick and place, dont la vitesse a atteint 500000CPH.
5Nous avons un ingénieur local en Inde, tant que vous achetez la machine, nous organiserons des ingénieurs pour vous installer, déboguer et vous former gratuitement, jusqu'à ce que vous appreniez à utiliser la machine,Le service est très pratique.Nous.
Nous avons des bureaux à Mumbai et New Delhi, très rapide à soutenir.
FAQ:
1Vous avez des ingénieurs étrangers?
Nous avons des ingénieurs locaux en Inde, si vous avez un problème avec la machine, nous pouvons envoyer un ingénieur indien pour résoudre le problème pour vous.
2Comment puis-je acheter cette machine?
a. Consultez-nous sur ce produit en ligne ou par e-mail.
b.Négocier et confirmer le prix final, l' expédition, les modes de paiement et autres conditions.
c. Vous envoyer la facture proforma et confirmer votre commande.
d.Faire le paiement selon la méthode indiquée sur la facture proforma.
e. Nous préparons votre commande sous forme de facture proforma après confirmation de votre paiement intégral.
3Dans quels pays vos machines sont-elles principalement vendues?
Nos produits exportés vers plus de 20 pays et régions, y compris la Turquie, l'Egypte, l'Inde, le Pakistan, l'Afrique du Sud, le Brésil, etc.
4Quelles sont les conditions de paiement?
T/T est acceptable. 30% d'acompte, 70% de paiement avant livraison.
