Détails sur le produit:
Conditions de paiement et expédition:
|
| Dimension: | 2700*2300*1550mm | Taille de carte PCB: | Maximum : minute de 1200*330mm : 100*100mm |
|---|---|---|---|
| Épaisseur des PCB: | 0.5~5mm | Montage du mode: | Cueillette de groupe et place de groupe |
| Montage de la précision: | ±0.02mm (précision de répétition) | Montage de la taille: | Norme : ≤5mm |
| Montage de la vitesse: | 200000~250000 CPH | Station de conducteurs de No.of: | 68 PCs |
| Tête de No.of: | 68 PCs | Le pouvoir: | 380AC 50HZ |
| Consommation d'électricité: | 6 kW | X, Y, manière d'entraînement d'axe de Z: | Moteur linéaire magnétique à extrémité élevé et moteur servo |
| Surligner: | 68 Machine à emplacement de sélection SMT pour alimentation,68 stations SMT pick place machine,Choisissez la machine de placement pour tube LED |
||
Économie d'énergie de haute qualité 68 têtes 68 stations d'alimentation
Description de la machine de détachement HT-F9
La machine à cueillir et à placer à haute vitesse à LED linéaire magnétique à double bras, produit 4 types de matériaux en même temps, la capacité atteint 250000 CPH.
La machine SMT utilise la buse d'aspiration sur la tête pour absorber divers composants des alimentateurs et les monter sur la carte PCB.
La machine de ramassage SMT est le principal équipement du processus de production SMT, qui ne peut être remplacé par d'autres équipements.
Le processus de production SMT est le revêtement de pâte de soudure, le montage des composants, le soudage par reflux, c'est le processus le plus important dans le processus de production SMT.La machine SMT pour le ramassage et le placement doit avoir un bon processus de montage en plus d'un bon équipement.
Principales caractéristiques
● Machine à haute vitesse à double bras magnétique linéaire à LED
● 68 stations d'alimentation et 68 buses

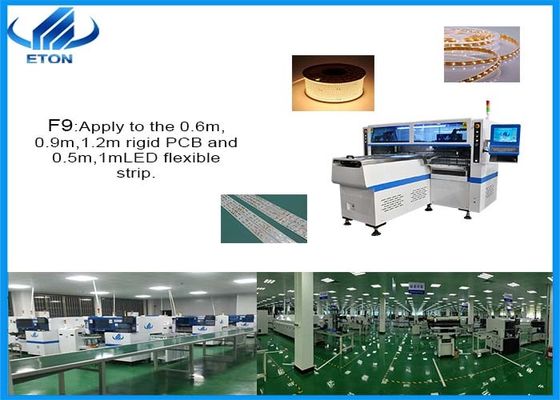

● Appliquer sur le 0,6M,0.9M,1.2M PCB rigide et 0.5M,1M LED bande souple.
● Produire avec 4 types de matériaux en même temps avec une grande capacité.
● Disponible pour une carte avec n'importe quelle proportion de puce LED et de résistance.
● Module à double bras quatre, 17 buses pour chaque pièce de montage, la pièce A/B/C/D peut être montée séparément ou en synchronisation.
● Étalonnage automatique, haute précision, disponible pour le format RVB.
● Technologie brevetée exclusive: groupe à prendre et groupe à monter.
Principaux paramètres techniques
| Dimension | 2700*2300*1550 mm |
| Largeur de la longueur du PCB |
Maximum: 1200*330 mm Min:100*100 mm |
| Épaisseur des PCB | 0.5 à 5 mm |
| Mode de montage | Groupe à prendre et groupe à monter |
| Précision de montage | ± 0,02 mm |
| Hauteur de montage | Norme: ≤ 5 mm |
| Vitesse de montage | 200000 à 250000 CPH |
| Composants |
LED 3014/3020/3528/5050 et résistances, condensateurs, redresseurs de ponts |
| Espace des composants | 0.5 mm |
| Nombre de stations d'alimentation | 68 PCS |
| N° de têtes | 68 PCS |
| Le pouvoir | AC 380V à 50 Hz |
| Consommation d'électricité | 6 kW |
| Axe X, Y et Z | Moteur linéaire magnétique haut de gamme et servo-moteur |

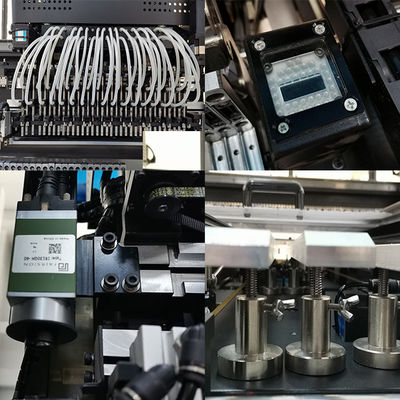

HT-F9 Image
L'application du HT-F9La machine à cueillir et placer
Tubes à LED, lampes à bande flexible, panneaux lumineux, etc.

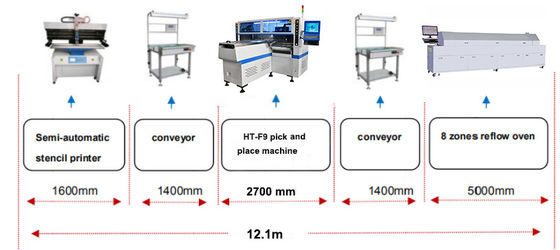

ligne de production semi-automatique HT-F9
Présentation de l'entreprise
Depuis sa création en 2011, ETON s'est engagée dans le développement et la production de machines de placement SMT.
1Une forte portée et développer l'équipe technologique, soutenir la mise à niveau de la machine en continu, soutenir le client fort soutien technique.
2. Riche expérience dans la ligne de l'industrie SMT. ETON mis en place plus de 10 ans, nous sommes le principal fabricant de machine SMT en Chine.
3. Une forte capacité de production, ETON ont plus de 50000 mètres carrés parc industriel dans la province du Jiangxi, la capacité de la machine de plus de 50 unités / mois.
4- Un bon service professionnel, un ingénieur de porte à porte, une formation vidéo en ligne.
Partagez, remplacez gratuitement la partie principale de la machine pendant la garantie.
Certification
Nous avons 9 inventions.Les résultats de l'étude ont été publiés dans les pages suivantes:Les brevets.
Notre client.
ETON, en tant que fabricant leader mondial de photo électronique à grande vitesse, les produits sont exportés vers plus de 20 pays et régions, y compris l'Inde, le Vietnam, la Tunisie, l'Egypte,La Turquie, la Russie, la Thaïlande, etc.
Nos expositions
Notre société participe à des expositions à l'intérieur et à l'étranger chaque année (sauf pendant la période épidémique), telles que:
À l'étranger: exposition de Delhi en Inde, exposition de Mumbai en Inde, exposition au Pakistan, exposition en Egypte, exposition en Tunisie, exposition en Thaïlande, etc.
Dans le pays: exposition Guangzhou Guangya; exposition de Shanghai Munich; exposition de lumière LED de Chongqing, etc.
Notre service après-venteLe services
Colis et livraison
Toutes les machines sont emballées sous vide et en bois comme celle des photos.
Étape 1. emballage par film
Prévenir la poussière, l'eau, les chocs et les tremblements.
Étape 2. Ajouter un emballage en mousse et en film
Double protection de sécurité, empêche la machine de s'écraser et de trembler.
Étape 3. Emballage unique en feuille d'étain
L'ajout d'un emballage en feuille d'étain peut empêcher le film de se casser.
Étape 4. emballage sur mesure en carton en bois solide
L'emballage en bois fort sur mesure pour les navires océaniques, les machines sont fixées dans le carton en bois, empêchant efficacement les collisions et les chocs.
FAQ:
Q: Avez-vous un service après-vente à l'étranger?
A: Nous pouvons fournir un soutien technique à l'étranger. Si vous avez des problèmes techniques, nos ingénieurs vous fourniront un soutien en temps opportun. À l'étranger, nous avons l'Inde et l'Egypte bureau et ingénieur local, etc.
Q: Comment va la formation?
R: Après avoir acheté nos machines, vous pouvez envoyer vos ingénieurs à notre usine, ou nous envoyons nos ingénieurs à votre usine, et ensuite nous formerons votre personnel à utiliser ces machines.Formation en ligne et tutoriels vidéoPendant l'épidémie, si nos ingénieurs ne peuvent pas le faire, nous avons également une formation en ligne spéciale et des tutoriels vidéo.
Q: Est-il difficile d'utiliser la machine?
R: La machine est très intelligente et facile à utiliser, comme le téléphone intelligent, aussi le logiciel est fait par notre société, donc nous savons comment le rendre plus intelligent et fonctionner amicalement.
Q: Quelle machine puis-je acheter chez vous?
R: machine de placement multifonctionnelle, machine de placement à grande vitesse, machine de distribution, machine de chargement, machine d'impression, soudage par reflux, etc.
Q: Avez-vous des clients en Inde?
R: Oui, nous avons de nombreux grands clients en Inde, tels que RK, SURYA, FIEM, CALCOM, POLYCRB, etc. Nous avons vendu plus d'une centaine de machines en Inde et nous allons à l'exposition chaque année.
