Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 année | Application du projet: | Bande de LED, tube, voyant |
---|---|---|---|
Énergie: | 380AC 50HZ | Épaisseur des PCB: | 0.5-5 millimètre |
Précision de positionnement: | ±0.02 millimètre | Nom du produit: | Machine de transfert automatique de SMT |
Le poids: | 1700kg | Montage de la vitesse: | 200000-250000 CPH |
Dimension: | 2700*2300*1550mm | ||
Surligner: | 1.2m PCB pick & place machine,Machine de détection et de placement de lumière,1M Strip SMT pick & place machine |

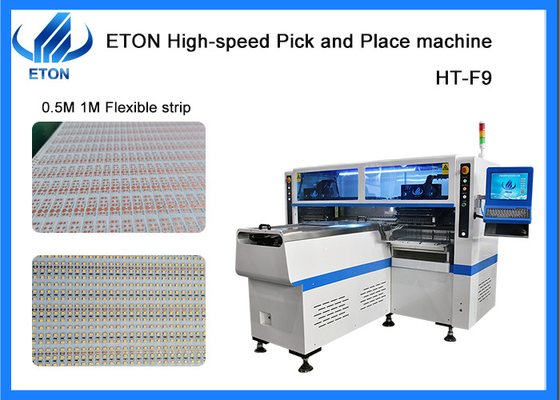

Max 1,2m PCB pour 0,5M 1M bande lumineuse SMT pick and place machine
Solution de ligne SMT
Une ligne entière semi-automatique qui nécessite plusieurs appareils pour une production entière semi, comme une imprimante à pochoirs semi-automatique, un convoyeur, une machine à ramassage et à rangement et un four à reflux, etc.
Le soufflage est la fonction de chaque machine:
Caractéristiques
Modèle | HT-F9 |
Dimension | |
Longueur | 2700 mm |
Largeur | Pour les véhicules à moteur |
Taille | 1550 mm |
Poids total | 1700 kg |
Les PCB | |
Largeur de la longueur du PCB | Pour les véhicules à moteur électrique à combustion |
Épaisseur des PCB | 0.5 à 5 mm |
Clampage des PCB | Pneumatique réglable par pression |
Mode de montage | Groupe à prendre et groupe à monter |
Le système d'exploitation. | |
Système | Pour Windows 7 |
Logiciel | R & D indépendante |
Affichage | Moniteur tactile |
Dispositif d'entrée | Le clavier, la souris |
Système de vision | |
Numéro de la caméra | 5 PCS (appareil photo numérique) |
Alignement de la vision, correction de la marque | |
Répétition de la précision de montage | ±0,02 mm (précision de répétition) |
Hauteur de montage | 5 mm |
Vitesse de montage optimale | 200000 à 250000 CPH |
Composants | LED 3014/ 3020/ 3528/ 5050 et condensateurs, résistances, redresseurs de pont, etc. |
Espace des composants | 0.5 mm |
Numéro de la station d'alimentation | 68 PCS |
Nombre de têtes | 68 PCS |
Le pouvoir | 380 AC à 50 HZ |
Consommation d'électricité | 6 kW |
Environnement de fonctionnement | 23°C ± 3°C |
Transmission par convoyeur | Longueur maximale:1200 mm |
Vitesse de transmission | > 500 mm/s |
Direction de transmission | Single ((gauche→ droite ou droite→ gauche) |
Mode de transmission | Le lecteur en ligne |
Mode de positionnement | Optique |
Alimentation en air | 0.4-0.6mpa (4-6 kgf/cm2) 150N/min |
Commande électrique | Recherche et développement indépendants par ETON |
Module de carte de commande de mouvement 1 jeu | Recherche et développement indépendants par ETON |
Axe X, Y, Z Direction du moteur | Moteur linéaire magnétique haut de gamme + servo-moteur |
Mode d'alimentation | Appareils électriques à double moteur |
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 200 brevets pratiques, 49 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,
et ainsi de suite
Le service
Installation gratuite: fournir une machine d'installation gratuite pour assurer une production en douceur
Garantie gratuite: 1 an de garantie service d'usine, remplacement gratuit des pièces de rechange
Formation gratuite: Formation professionnelle à l'exploitation et à la maintenance
Assistance technique gratuite: assistance technique en ligne 24h/24
Mise à niveau logiciel gratuit: Offrir une mise à niveau logicielle gratuite toute la vie
En plus de l'Inde, nous avons également des ingénieurs locaux en Egypte, en Turquie.
Les ingénieurs chinois fournissent des services en ligne. Si nécessaire, les ingénieurs chinois viendront à votre usine pour une installation et une formation gratuites.
