Détails sur le produit:
Conditions de paiement et expédition:
|
| Garantie: | 1 année | Nom: | Machine de transfert automatique de SMT |
|---|---|---|---|
| Application du projet: | bande LED en rouleau | Énergie électrique: | 380AC 50HZ |
| condition: | Nouveau | Le poids: | 3100 KILOGRAMMES |
| Montage de la vitesse: | Double face : 500 000 CPH Simple face : 250 000 CPH (Vitesse optimale) | Dimension: | (L)3454*(L)3035*(H)1777 mm |
| Conducteurs: | Double face : 136 PCS (simple face : 68 PCS) | Épaisseur de carte PCB: | 0.1-0.5 millimètre |
| Surligner: | monteur SMT à bande LED en rouleau,Machine SMT pour les bandes à rouleaux,Machine SMT pour le rouleau à bande |
||

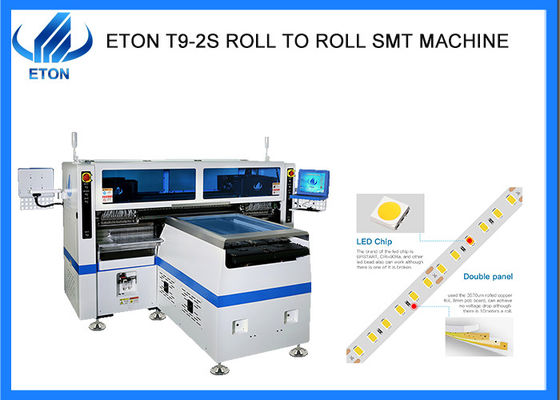

Capacité à ultra-haute vitesse500K ROLL à ROLL machine SMT
Définition
F1 de l'année Une productivité élevée
La position de sélection des composants peut être ajustée en fonction de la hauteur du tampon de PCB, min 6.5 mm. Appliquez à la résistance LED 3014/3020/2835/5050, au condensateur, au redresseur de pont, etc. large gamme de composants.
La caméra de reconnaissance enregistre la position de fuite du composant du PCB et remplit le composant manquant en conséquence.
La tête de placement adopte la méthode de deux fois de cueillette et une fois de placement. Le temps de placement est considérablement réduit avec la méthode de placement améliorée, une excellente capacité optimale atteint 500000CPH.
FLa taille 2 La production est flexible.
1m par cycle.
Il est possible de réaliser la fonction de deux fois de cueillette et une fois de placement.
| Modèle | T9-2S |
| Dimension | |
| Longueur | 3454 mm |
| Largeur | 3035 mm |
| Taille | 1777 mm |
| Poids total | 3100 kg |
| Les PCB | |
| Largeur de la longueur du PCB | 250 (± 10 mm) *Toute longueur |
| Épaisseur des PCB | 00,1-0,5 mm |
| Clampage des PCB | Adsorption sous vide, serrage de cylindre, largeur de voie réglable |
| Mode de montage | Sélection et placement en groupe |
| Système de vision | |
| Numéro de la caméra | 10 ensembles (appareil photo numérique) |
| Alignement de la vision+correction de la marque | |
| Accroissement de la précision | ± 0,05 mm |
| Hauteur de montage | ≤ 5 mm |
| Vitesse de montage | Double côté: 500000 CPH, seul côté: 250000 CPH ((vitesse optimale) |

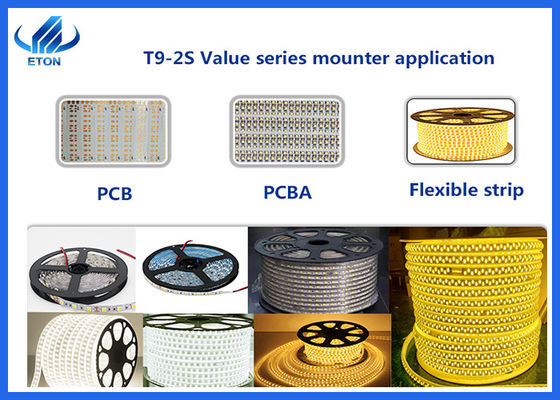

| Composants | LED3014/3020/2835/5050 et résistances, condensateurs, redresseurs de ponts, etc. |
| Le pouvoir | 380 AC à 50 Hz |
| Consommation d'électricité | 9.6 kW |
| Environnement de fonctionnement | 23°C ± 3°C |
| Transmission par convoyeur | Longueur maximale:1000 mm |
| Vitesse de transmission | > 500 mm/s |
| Direction de transmission | Single (gauche>droite ou droite) |
| Mode de transmission | Le lecteur en ligne |
| Mode de position | Optique |
| Alimentation en air | 0.4-0.6mpa (4-6 kgf/cm2) 150N/min |
| Commande électrique | Recherche et développement indépendants par ETON |
| Module de carte de commande de mouvement 2 | Recherche et développement indépendants par ETON |
| Axe X, Y, Z Direction du moteur | Moteur linéaire magnétique haut de gamme + Servo-moteur |
| Système d'aliments | |
| Numéro de la station d'alimentation | Le double côté: 136 PCS (un seul côté: 68 PCS) |
| N° de têtes | Le double côté: 136 PCS (un seul côté: 68 PCS) |
| Mode d'alimentation | Alimentateur électrique intelligent à double moteur |
La mise en page SMT
Exposition
En tant qu'entreprise expérimentée du commerce de la machine de sélection et de placement SMT avec plus de 30 pays et régions à bord, Eton a participé à de nombreuses expositions de pays étrangers,comme l'exposition de l'Inde à MumbaiNous avons également participé à nos expositions nationales, comme l'exposition Guangzhou Guangya,Exposition de Shanghai à Munich, Exposition de lumière LED de Chongqing, etc.
Questions fréquentes
Q. Quels services pouvez-vous fournir?
A. Je ne sais pas.
1)Nous fournissons des solutions de gamme complète pour nos clients;
Q. Vos machines ont-elles des certificats de qualité?
R. Nous sommes une entreprise de haute technologie avec CE, SIRA, CCC, ISO décernée comme "marque bien connue" et de nombreux brevets technologiques, et avons une riche expérience (plus de 11 ans) dans le programme de ligne de production de lumière LED.
Q. Pouvez-vous accepter le prix CIF?
R. Nous n'acceptons que les expéditions EXW, car le prix indiqué est pratique et moins coûteux pour les deux parties.
Q. Puis-je aller voir si vous avez vendu l'équipement à l'Inde?
R. Oui, nous avons vendu notre machine en Inde, mais pour le fait que nous ne pouvons pas le décider pour mon client, mais je vais essayer de contacter mon client.Parce que personne ne veut que ses concurrents visitent son site de fabrication.
Q. Quel genre de machine avez-vous?
R. Nous sommes le fabricant de la machine de pick and place SMT à grande vitesse, et nous construisons également notre marque pour une machine plus efficace et pratique pour nos clients.séries de valeurs avec une grande précision et une grande productivité.
