Détails sur le produit:
Conditions de paiement et expédition:
|
Application du projet: | Bande de LED | Énergie électrique: | C.A. : 220±10%, 50/60HZ 1Φ 1.5KW |
---|---|---|---|
condition: | Nouveau | Nom du produit: | ET-AL1025 |
Garantie: | 1 année | Le poids: | 600 kg |
Dimension: | 1754 (L) X1249 (W) X1600 (H) millimètre | Épaisseur de carte PCB: | 0.5-5 millimètre |
Impression de l'exactitude: | 0.025mm | ||
Surligner: | Machine automatique de détection automatique à haut rendement,Machine automatique à bande flexible SMT,Machine automatique à bande flexible |

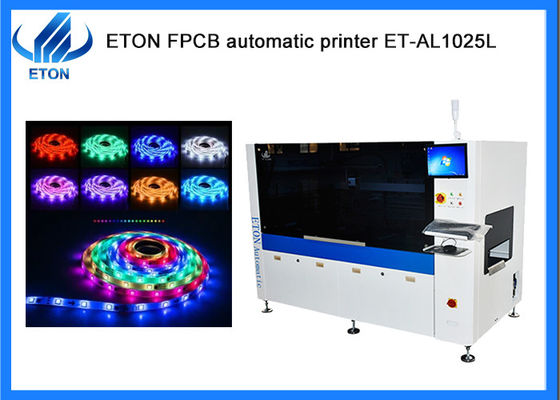

SMT machine automatique à bande flexible à haut rendement d'impression
Configuration de la machine
● Tête d'impression à suspension programmable;
*Deux ensembles de moteurs à pas,la pression du grattoir avant et arrière peut être réglée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir;
* Contrôler efficacement le battement, améliorer l'efficacité d'impression et prévenir les fuites de pâte de soudure;
● Scraper en acier inoxydable standard, conception unique, améliorer la durée de vie de la lame;
● Système d'alignement de la vision vers le bas;
● réglage du rail de guidage CNC;
● ordinateur à commande industrielle,interface système d'exploitation Windows XP;
● Système de diagnostic logiciel intégré;
● Interface SMEMA.
Paramètre technique
Cadres d'écran | Taille minimale | 850 mm |
Taille maximale | 550 mm | |
Épaisseur | 25 à 45 mm | |
Taille minimale du FPCB | 50 mm | |
Taille maximale du PCB | 260 mm | |
Épaisseur du FPCB | 0.5 à 5 mm | |
Le FPCB Warpage | La diagonale du FPCB est de 1% maximum | |
Hauteur de transport | 900 ± 40 mm | |
Direction du transport | De gauche à droite | |
Vitesse de transport | Maximum de 1000 mm/s programmable (réglable) | |
Localisation du conseil | Système de soutien | Tensions de remorquage de la plateforme |
Système de serrage | Serrage de bord fixé | |
Tête d'impression | Deux têtes d'impression motorisées indépendantes | |
Vitesse de décapage | 6 à 300 mm/s | |
Pression de l'éprouvette | 0 à 10 kg/cm2 | |
Angle de décapage | 55° (norme) | |
Type de détergent | Acier inoxydable (standard), plastique | |
Vitesse de séparation des pochoirs | 0.1 ~ 20 mm/sec Programmable | |
Système de nettoyage | Nettoyage manuel | |
Plage d'ajustement du tableau | Les valeurs d'exposition sont calculées en fonction des valeurs de l'appareil. | |
Machines et appareils | ||
Retour sur la précision de position | ± 0,01 mm | |
Précision de l'impression | ±0,025 mm | |
Temps de cycle | ≤ 9 s (à l'exclusion de l'impression et du nettoyage) | |
Air requis | 4.5 à 6 kg/cm2 | |
Entrée de puissance | AC:220±10%,50/60HZ 1Φ 1,5 kW | |
Méthode de contrôle | Contrôle du PC | |
Dimensions de la machine | Le nombre total d'unités utilisées est de 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Poids de la machine | Approximativement 600 kg | |
Transports de FPCB au-dessus de la hauteur des plaques | 20 mm |
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,
et ainsi de suite
Le service
Machines connexes
Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
