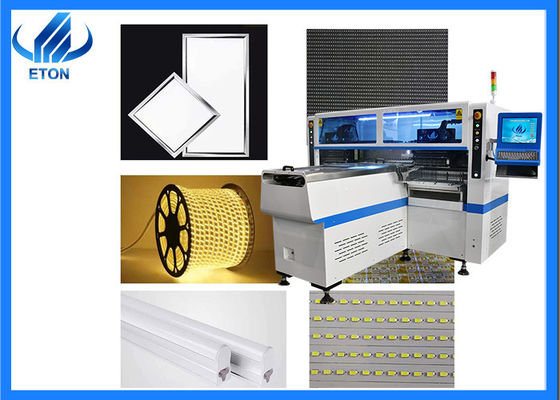

Double lumière à grande vitesse de tube de mounter de smt de bras rendant 250000CPH machine bleue et blanche
Description de la machine HT-F9 de transfert
Machine de transfert ultra-rapide linéaire magnétique du double bras LED, produisant 4 types matériaux en même temps, portée 250000 CPH de capacité.
La machine de SMT emploie le bec d'aspiration sur la tête pour absorber de divers composants des conducteurs et pour les monter sur le panneau de carte PCB.
La machine de transfert de SMT est l'équipement principal dans le processus de fabrication de SMT, qui ne peut pas être remplacé par l'autre équipement.
Le processus de fabrication de SMT est le revêtement de pâte de soudure, support composant, soudure de ré-écoulement, il est le processus le plus principal dans le processus de fabrication de SMT. Afin de devenir bonne montant la qualité, la machine de transfert de SMT devrait avoir bon montant le processus en plus du bon équipement.
Paramètre principal de machine
| Modèle | HT-F9 |
| Dimension (L*W*H) | 2700*2300*1550mm |
| Poids | 1700kg |
| Largeur de longueur de carte PCB | Maximum : 1200*330mm ; Minute : 100*100mm |
| Épaisseur de carte PCB | 0.5~5mm |
| Montage de la précision | ±0.02mm |
| Montage du mode | Groupe à prendre et groupe à monter |
| Montage de la taille | ≤5mm |
| Montage de la vitesse | 250000 CPH |
| Caméra de NO.of | 5PCS (appareil photo numérique) |
| Non. De la station de conducteurs | 68 PCS |
| Non. De la tête | 68 PCS |
Pièce principale de machine
Trois composantes principales : logiciel, élém. élect. et mécanique.
Pièces et fonctions de machine
Unité centrale : Le cerveau d'une machine qui rassemble des signaux de retour et les traite avant de publier des instructions
Boîte électrique : tout le circuit de la machine est intégré dans la boîte électrique. Après la connexion d'alimentation externe, il commande le processus courant de la machine ainsi que l'ordinateur central
Carte : Commande de diverses pièces de la machine
Moteur servo : après que le moteur servo active, il tourne positif et négatif, et conduit la tige de vis pour tourner en reliant la tige de vis à l'accouplement, conduisant de ce fait (montant la tête, la plate-forme de transport) pour faire le mouvement d'échange linéaire. Contrôles de moteur servo une vis.
Moteur linéaire : le moteur linéaire magnétique, par la connexion électrique externe pour faire le déclencheur produire d'un champ magnétique, le redresseur lui-même est un redresseur à un aimant permanent et mobile par l'interaction entre les pôles magnétiques pour faire le mouvement d'échange de tête de bâti.
Règle magnétique de grille : le champ magnétique de balayage de non contact, et la valeur analogue de mesure dans le signal de sortie absolue ou incrémentale, exactitude élevée de détection, vitesse rapide de réponse, détermine dans une certaine mesure l'exactitude du support principal.
Rail de guide linéaire : utilisé pour soutenir et guider la pièce mobile (tête de support, plate-forme de transport), selon la direction spécifique pour faire la haute précision échangeant le mouvement
Moteur pas à pas : la largeur de voie est ajustée en ajustant le moteur pour conduire la vis se reliante de ceinture, afin de convenir à l'installation de différentes cartes des clients. Le moteur de transport conduit la ceinture, qui conduit la carte.
