Détails sur le produit:
Conditions de paiement et expédition:
|
| Vitesse de racle: | 6~300mm/sec | Système de support: | Plate-forme mettant sur cric la tension |
|---|---|---|---|
| Tête d'impression: | Deux têtes d'impression motorisées indépendantes | Pression de racle: | 0~10Kg/cm2 |
| FPCB Min Size: | 50mm | FPCB Max Size: | 260mm |
| Taille de transport: | 900±40mm | Vitesse de transport: | 1000mm/S maximum programmables (réglable) |

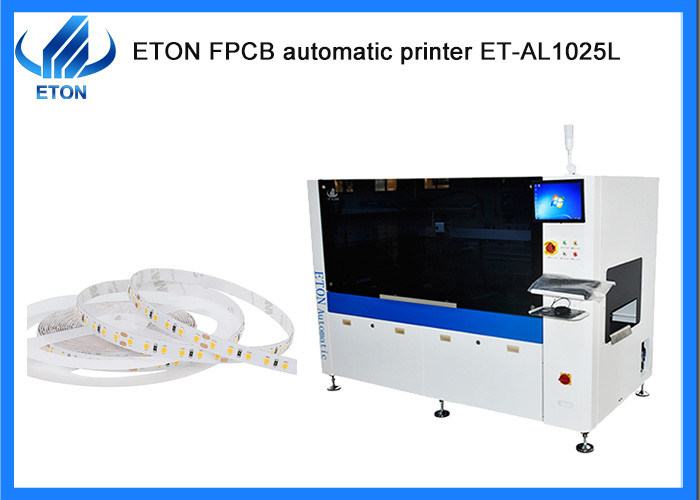

Système diagnostiqueMachine d'impression automatique SMT de rail de guidage CNC
Paramétrage des machines
● Tête d'impression à suspension programmable ;
* Deux ensembles d'entraînement par moteur pas à pas, la pression du grattoir avant et arrière peut être ajustée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir ;
* Contrôlez efficacement la course, améliorez l'efficacité de l'impression et empêchez les fuites de pâte à souder ;
● Grattoir standard en acier inoxydable, conception unique, améliore la durée de vie de la lame ;
● Système d'alignement de la vision vers le bas ;
● Réglage du rail de guidage CNC ;
● Ordinateur contrôlé industriel, système d'exploitation d'interface Windows XP ;
● Système de diagnostic logiciel intégré ;
● Interface SMEMA.
Paramètre technique
| Cadres d'écran | Taille minimale | 850mm |
| Taille max | 550mm | |
| Épaisseur | 25~45mm | |
| Taille minimale du FPCB | 50mm | |
| Taille maximale du FPCB | 260mm | |
| Épaisseur FPCB | 0.5~5mm | |
| Déformation FPCB | Max.Diagonale FPCB 1 % | |
| Hauteur de transport | 900±40mm | |
| Direction des transports | Gauche droite | |
| Vitesse de transport | Max 1000mm/S Programmable (Réglable) | |
| Emplacement du conseil | Système de support | Tension de levage de la plate-forme |
| Système de serrage | Pince de bord fixe | |
| Tête d'impression | Deux têtes d'impression motorisées indépendantes | |
| Vitesse de la raclette | 6~300mm/sec | |
| Pression de la raclette | 0~10Kg/cm2 | |
| Angle de raclette | 55° (norme) | |
| Type de raclette | Acier inoxydable (standard), plastique | |
| Vitesse de séparation des pochoirs | 0.1~20mm/sec Programmable | |
| Système de nettoyage | Nettoyage manuel | |
| Tableau Plages de réglage | X : ±5 mm ; Y : ±5 mm ; θ : ±2 ° | |
| Machine | ||
| Répéter la précision de la position | ±0.01mm | |
| Précision d'impression | ±0,025 mm | |
| Temps d'un cycle | ≤9s (exclure l'impression et le nettoyage) | |
| Air requis | 4.5~6Kg/cm2 | |
| Entrée de puissance | C.A. : 220±10%, 50/60HZ 1Φ 1.5KW | |
| Methode de CONTROLE | Contrôle PC | |
| Dimensions de l'appareil | 1754(L)X1249(L)X1600(H)mm | |
| Poids de la machine | Environ : 600 kg | |
| Transport FPCB sur hauteur de plaque | 20mm | |
Marché
Nos produits ont été exportés dans plus de 30 pays et régions, dont la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Égypte, la Turquie, la Russie, le Brésil, etc. Et voici quelques-uns de nos gros clients :
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, etc.
Nos expositions
Participer à diverses expositions à la maison et à l'étranger chaque année (sauf pendant la période épidémique)
Expositions nationales : exposition de Guangzhou Guangya, exposition de Shanghai Munich, exposition de lumière LED de Chongqing, etc.
Expositions à l'étranger : exposition de l'Inde à Mumbai, exposition de l'Inde à Delhi, exposition de l'Égypte, exposition de la Turquie, exposition du Pakistan, exposition de la Thaïlande, etc.
Machine associée
Oepeut fournir toute une chaîne de production SMT, une chaîne de production de lumière LED :
1.Pick and place machine
2. Chargeur
3. Convoyeur
4. Machine d'impression de pochoir
5. Four de refusion
6. Machine de déchargement
7. Mélangeur de pâte à souder
8. Rouler pour rouler la machine d'assemblage de bande lumineuse à led
FAQ
Q. Vos machines ont-elles des certificats de qualité ?
A. Nous sommes une entreprise de haute technologie avec CE, SIRA, CCC, ISO récompensée comme "marque bien connue" et de nombreux brevets technologiques, et avons une riche expérience (plus de 11 ans) dans le programme de ligne de production de lumière LED.
Q. Quelle est votre vitesse réelle de vos produits ?
A. Pour la vitesse réelle de la machine qui est contrainte par de nombreux facteurs,
celle liée au nombre de composants, au délai d'envoi de la carte PCB
et recevoir le tableau qui aura une influence sur la vitesse lors de la production, et qui décidera des produits et des besoins réels.
