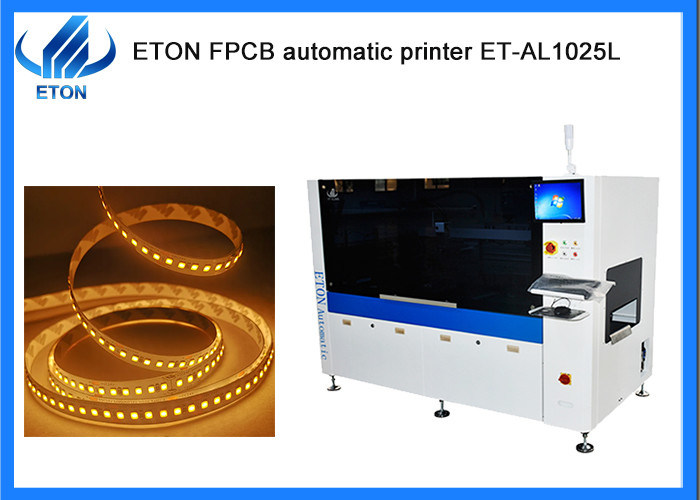

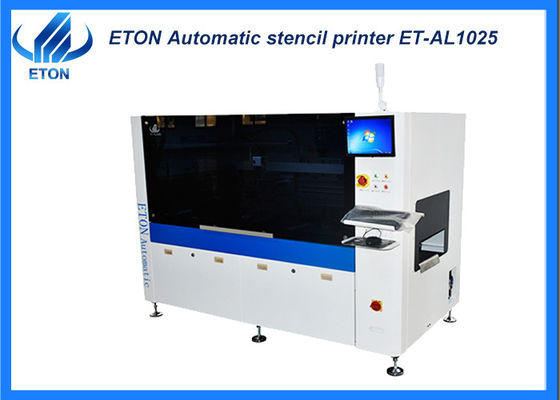

Système automatique d'alignement de vision d'imprimante pour l'impression de panneau de LED FPCB
Configuration de machine
●Tête d'impression programmable de suspension ;
les ensembles de *Two de commande de moteur de progression, la pression du grattoir avant et arrière peuvent être ajustés séparément pour assurer la contradiction de l'impression avant et arrière provoquée par déformation de fatigue de matériel de grattoir ;
*Effectively commandez la course, améliorez l'efficacité de impression, et empêchez la fuite de la pâte de soudure ;
●Le grattoir standard d'acier inoxydable, conception unique, améliorent la durée de vie de la lame ;
●Système de haut en bas d'alignement de vision ;
●Ajustement de rail de guide de commande numérique par ordinateur ;
●Ordinateur pilote industriel, système d'exploitation d'interface de Windows XP ;
●Système diagnostique de logiciel intégré ;
●Interface de SMEMA.
Paramètre technique
| Cadres d'écran |
Min Size |
850mm |
| Max Size |
550mm |
| Épaisseur |
25~45mm |
| FPCB Min Size |
50mm |
| FPCB Max Size |
260mm |
| Épaisseur de FPCB |
0.5~5mm |
| Halage de FPCB |
Diagonale maximale 1% de FPCB |
| Taille de transport |
900±40mm |
| Direction de transport |
De gauche à droite |
| Vitesse de transport |
1000mm/S maximum programmables (réglable) |
| Emplacement de conseil |
Système de support |
Plate-forme mettant sur cric la tension |
| Fixage du système |
Bride de bord fixe |
| Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
| Vitesse de racle |
6~300mm/sec |
| Pression de racle |
0~10Kg/cm2 |
| Angle de racle |
55° (norme) |
| Type de racle |
Inoxydable (norme), en plastique |
| Vitesse de séparation de pochoir |
0.1~20mm/sec programmable |
| Système de nettoyage |
Nettoyage manuel |
| Chaînes d'ajustement de Tableau |
X : ±5mm ; Y : ±5mm ; θ : ±2° |
| Machine |
| Répétez l'exactitude de position |
±0.01mm |
| Impression de l'exactitude |
±0.025mm |
| Durée de cycle |
≤9s (excluez l'impression et le nettoyage) |
| Air requis |
4.5~6Kg/cm2 |
| Puissance fournie |
C.A. : 220±10%, 50/60HZ 1Φ 1.5KW |
| Méthode de contrôle |
Contrôle de PC |
| Dimensions de machine |
1754 (L) X1249 (W) X1600 (H) millimètre |
| Poids de machine |
Approximativement : 600Kg |
| Transport de FPCB au-dessus de taille de plat |
20mm |
Nos expositions
Eton a participé à beaucoup d'expositions des pays étrangers, tels que l'exposition de l'Inde Mumbai, l'exposition de l'Inde Delhi, l'exposition de l'Egypte, l'exposition de la Turquie, l'exposition du Pakistan, etc. et le commerce avec plus de 30 pays. En outre, nous avons avons participé à notre grande exposition domestique, comme l'exposition de Guangzhou Guangya, l'exposition de lumière d'exposition de Changhaï Munich, de Chongqing LED, etc.
Service
Service préalable à la vente
Fournissez le plan approprié de production
Donnez un avis sur le matériel électrique et la disposition d'usine
Service de vente
Statut de machine de rapport à temps
Suivi et envoyer la vidéo de machine d'essai
Service après-vente
Mise à jour de vie de logiciel
24 heures à traiter des problèmes en ligne
Les ingénieurs peuvent arriver sur le site pour enseigner l'opération et pour corriger la machine
Visite régulière (pendant une période de garantie d'an, les pièces de rechange réparent librement ; Une ou deux fois par an après garantie)
Expédition et livraison
Manière de expédition :
※ Par avion, pour l'échantillon et le petit paquet
※ Par la mer, pour le grands paquet et quantité ;
※ D'autres manières comme le client a demandé.
Délai de livraison :
※ D'ici 30 jours.
FAQ
Q. Quelle est votre vitesse réelle de vos produits ?
A. Pour la vitesse réelle de la machine qui est contrainte par beaucoup de facteurs, qui se sont rapportés au nombre de composants, l'heure d'envoyer le panneau de carte PCB et de recevoir le conseil, etc. Et est décider pour les produits et les besoins réels.
Q. combien de composants votre machine de transfert peut-elle bâti dans un panneau de carte PCB ?
A. Tandis que c'est pour nos besoins de clients et la taille du panneau de carte PCB.
Q. combien de produits votre machine peut-elle faire par jour ?
A. La capacité de notre machine est selon les produits réels, et le nombre de composants sur votre panneau de carte PCB qui est facteur important pour figurer la vitesse réelle de notre machine avec vos produits.
