Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 an | Nom: | Machine de transfert de SMT |
---|---|---|---|
Alimentation d'énergie: | 380AC 50HZ | Condition: | Nouveau |
Poids: | 1700kg | Montage de la vitesse: | 250000CPH |
Dimension: | 3100*2300*1550mm | conducteurs: | 68 |
Épaisseur de carte PCB: | 0,5 ~ 1,5 mm | Positionnement de l'exactitude: | 0.02mm |
Surligner: | machine de transfert de 68Heads LED,SMT à grande vitesse Chip Mounter ccc,deux bras SMT Chip Mounter |
Description du produit

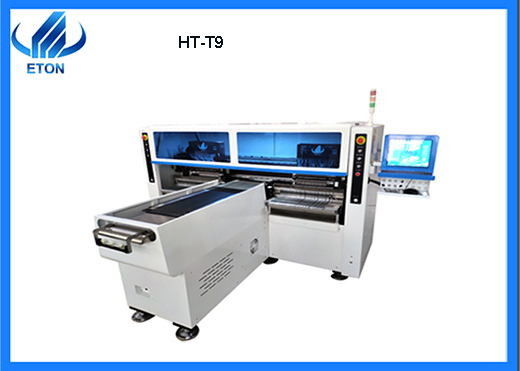

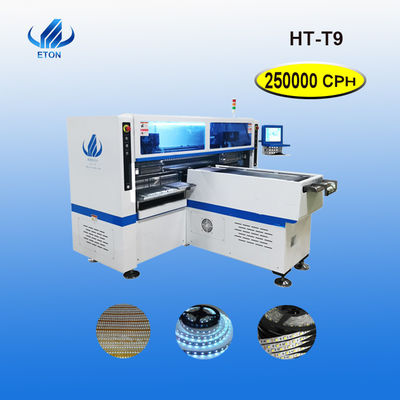

1, le monteur haute vitesse SMT HT-T9 est conçu avec 68 buses d'aspiration et 68 stations d'alimentation.Il est contrôlé par deux bras, avec 34 buses d'aspiration contrôlées par un bras chacune.Parmi eux, 34 buses d'aspiration sont divisées en deux groupes, chacun avec 17 buses, et chaque groupe est contrôlé conjointement par un servomoteur et un moteur d'angle.
2, les quatre matériaux différents d'un produit peuvent être collés simultanément, ce qui peut accélérer la production de produits sans affecter la productivité élevée.
3, le monteur HT-T9 convient au montage unique de bandes lumineuses douces d'une longueur de 5 mètres, 20 mètres, 50 mètres ou même plus.
4, lors du montage, une seule plaque de matériau peut être fixée séparément, et la même plaque de matériau est toujours fixée à la même barre lumineuse.
5, étalonnage automatiquement, haute précision, disponible pour RVB.
6, technologie brevetée exclusive: groupe à prendre et groupe à monter.
Détails de l'équipement
Le stator lui-même est un aimant permanent et l'interaction entre le stator mobile et le pôle magnétique provoque un mouvement répété de la tête de montage.
Transportez la carte PCB à l'emplacement désigné, la plate-forme a une fonction d'adsorption, ce qui est propice à l'adsorption des cartes PCB souples.
Détecter s'il y a un PCB sur la piste.
Paramètre
Nom du produit | Monteur haute vitesse SMT |
Modèle | HT-T9 |
Taille du circuit imprimé (mm) | Max : 250 * toute longueur |
Précision de montage | ±0.05mm |
Hauteur de montage | ≤5mm |
Vitesse de montage | 200000-250000CPH |
Composants | Résistances LED3010/3020/5050/3525, condensateur, etc. |
Espace composants | 0,5 mm |
Nbre de poste d'alimentation | 68 PIÈCES |
Nbre de têtes | 68 PIÈCES |
Manière de positionnement | Optique |
Manière d'alimentation | Mangeoire électrique à double moteur |
Voie d'entraînement de l'axe X, Y | Moteur linéaire magnétique et servomoteur haut de gamme |
Emballer
Nous utilisons généralement des boîtes en bois sous vide pour emballer nos produits.Le vide peut être très résistant aux chocs et assurer l'intégrité du produit.Si vous avez des exigences particulières en matière d'emballage, nous pouvons également les réaliser pour vous.
Notre service
Bureau de service mondial : Inde·Turquie·Vietnam·Égypte·Pakistan
Solutions professionnelles : fournir des solutions professionnelles de ligne complète SMT
Garantie gratuite : service d'usine de garantie d'un an.Toutes les pièces endommagées pendant la période de garantie doivent être remplacées gratuitement
Installation gratuite : installation gratuite sur site pour assurer une production fluide.
Formation technique gratuite : Formation professionnelle d'exploitation et de maintenance.
Support technique gratuit : support technique en ligne 7 x 24.
Mise à jour gratuite du logiciel : offrez une mise à niveau gratuite du logiciel pendant toute la durée de vie
FAQ
Q1 : Quels sont les termes commerciaux couramment utilisés par votre entreprise ?
A : Nous utilisons habituellement EXW et FOB.
Q2 : Quels services utiles puis-je obtenir après l'achat d'un monteur haute vitesse SMT ?
A: Nous suivrons tous les processus, vous aiderons à passer la douane et ferons de notre mieux pour garantir vos intérêts.Dans le même temps, une fois votre production sur la bonne voie, nous nous rendrons également visite régulièrement pour partager vos dernières informations sur l'industrie.
