Détails sur le produit:
Conditions de paiement et expédition:
|
| Garantie: | 1 an | Nom: | Machine de transfert de SMT |
|---|---|---|---|
| Alimentation d'énergie: | 380AC 50HZ | Condition: | Original de 100% |
| Poids: | 1700kg | Montage de la vitesse: | 250000CPH |
| Dimension: | 2700*2300*1550mm | conducteurs: | 68 |
| Épaisseur de carte PCB: | 0.5-5 millimètre |
Description de produit

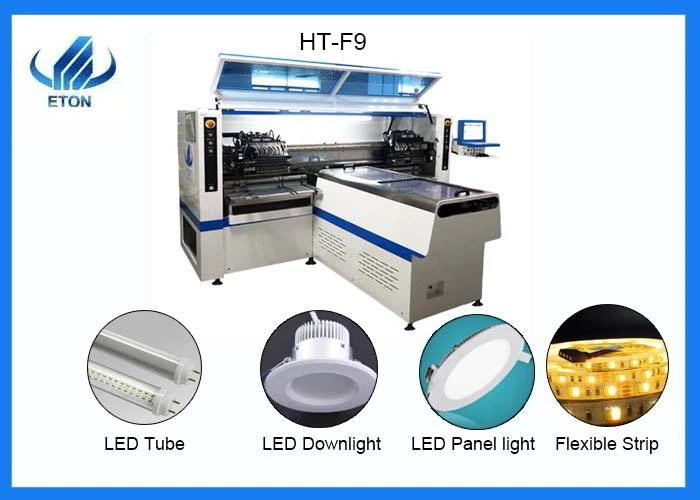

HT-F9, machine de transfert ultra-rapide linéaire magnétique du double bras LED
1. Technologie, cueillette exclusive de groupe et collage brevetés de groupe, épargnant la période des becs d'aspiration prenant des matériaux
2. 68 becs, 68 conducteurs, quatre matériaux différents peuvent être raccordés en même temps
3. La capacité de production idéale peut atteindre 250000CPH
4. X, commande d'axe des ordonnées par le moteur linéaire magnétique à extrémité élevé et le moteur servo
Paramètre
| Nom de produit | machine de transfert |
| Modèle | HT-F9 |
| Carte PCB Length&Width | Maximum : minute de 1200*330mm : 100*100mm |
| Épaisseur de carte PCB | 0.5-5mm |
| Logiciel | Fenêtre 7 |
| Affichage | Moniteur d'écran tactile de LED |
| Répétez monter la précision | ±0.02mm (précision de répétition) |
| Montage de la taille | ≦5mm |
| Montage de la vitesse | 200000~250000 CPH |
| Composants | LED 3014/3020/3528/5050 et condensateurs, résistances, ponts redresseurs, etc. |
Explication de quelques fonctions
Le panneau de carte PCB est fixé au moyen de pression pneumatique réglable, utilisant un cylindre d'air pour la fixation. D'abord, le cylindre de positionnement d'air fonctionne pour faire l'arrêt de panneau de carte PCB à la position réglée, et alors le cylindre latéral d'air de bride fonctionne pour faire le panneau de carte PCB adhèrent au bord fixe de rail pour s'assurer qu'il est perpendiculaire à la direction de mouvement de la tête de montage. Puis, le cylindre supérieur d'air de plat fonctionne pour rendre le panneau de carte PCB horizontal, s'assurant que la carte PCB ne se déplace pas pendant le support, et est toujours parallèle à l'avion de bec d'aspiration autant que possible, différents panneaux de carte PCB peuvent être fixés en ajustant la taille et la position de la goupille d'éjecteur.
La machine de transfert HT-F9 est équipée de cinq caméras, qui est une caméra pour ajuster l'espacement de bec en photographiant le centre du bec ; Deux que le conducteur a ajusté des caméras ajustent l'espacement de conducteur en tirant la ligne centrale d'échelle du siège de conducteur ; Une caméra de marque est employée pour exécuter la procédure de montage du panneau de carte PCB en balayant le point de marque comme référence. La caméra d'élimination des imperfections de bec et la caméra de correction de conducteur sont utilisées pour corriger avant emploi, et la caméra de marque et la caméra de correction de bec sont utilisées dans la production.
Panneau applicable de carte PCB
1. Carte PCB rigide : F9 peut adapter à un panneau de carte PCB avec une longueur de 1200 * 330mm, et peut être employé pour faire les panneaux rigides, tels que des lampes de panneau et des tubes de lampe.
CARTE PCB 2.Flexible : En plus des conseils durs, une des plus grandes caractéristiques de cette machine est qu'elle peut également faire les panneaux mous, tels que les bandes légères flexibles, qui sont employées pour la décoration extérieure.
Société

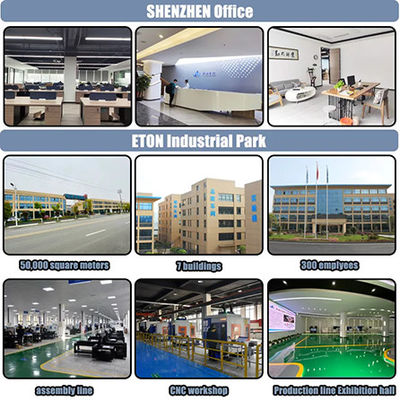

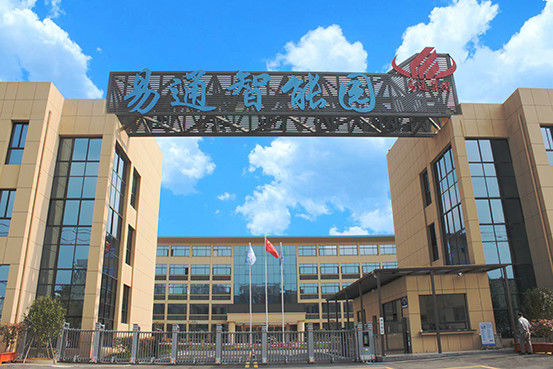

Équipement Cie., LTD.is d'automation de Shenzhen Eton un fabricant professionnel de machine de transfert. Notre de société recherche, développement, conception et fabricant indépendamment un ensemble de machine de transfert ultra-rapide de SMT de bonne qualité. Eton a également son propre parc industriel dans Jiangxi. Nous sommes une société puissante avec notre propre production de R&D et des ventes. Et nous avons reçu un certain nombre de brevets publiés par le certificat et l'appui d'état. De nos jours, nous avons servi beaucoup d'usines et avons apprécié la bonne réputation.
Notre service
Bureau de service global : L'Inde·La Turquie·Le Vietnam·L'Egypte·Le Pakistan
Solutions professionnelles : Fournissez les solutions en trait plein professionnelles de SMT
Garantie libre : Service d'une année d'usine de garantie. Toutes les pièces endommagées au cours de la période de garantie seront remplacées gratuitement
Installation libre : Installation libre sur place pour assurer la production douce.
Formation technique libre : Formation professionnelle de l'opération et de l'entretien.
Support technique libre : 7 * 24 appuis en ligne techniques.
Mise à jour de logiciel gratuit : Vie entière de mise à jour de logiciel gratuit d'offre
FAQ
Q1 : Il sera-t-il sûr employer votre produit ?
: Naturellement, nous avons importé des capteurs de limite. Si quelqu'un devient trop étroit, ils cesseront de fonctionner pour assurer la sécurité humaine.
Q2 : De quelle longueur la période de garantie est-elle pour votre produit ?
: Efficace après installation, avec une période de garantie d'une année
