Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 an | Composants applicables: | Le、 d'IC de、 de résistances de、 de condensateurs de、 de puce de LED a formé le、 etc. de composants. |
---|---|---|---|
Nom: | Machine de transfert de SMT | Alimentation d'énergie: | 380AC 50HZ |
Condition: | Nouveau | Poids: | 1700kg |
Montage de la vitesse: | 45000CPH | Dimension: | 2550*1650*1550mm |
conducteurs: | 12 | Épaisseur de carte PCB: | 0.5~5mm |
Paramètre
Nom de produit | Machine de support de SMT |

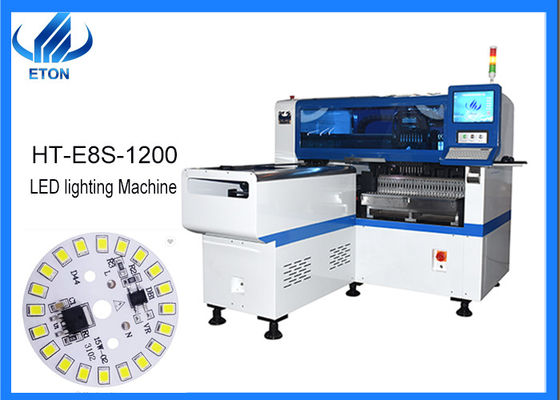

Modèle | HT-E8S-1200 |
Longueur (millimètres) | 2550 |
Largeur (millimètres) | 1650 |
Taille (millimètres) | 1550 |
Poids total (kilogrammes) | 1700 |
Montage de la vitesse | 45000 CPH |
Taille de carte PCB (millimètre) |
Maximum : 1200*500 Minute : 100*100 |
Épaisseur de carte PCB | 0.5-5mm |
Montage de la taille composante | <15mm> |
Fixage de carte PCB | Pression réglable pneumatique |
Systèmes | Windows 7 |
Logiciel | R&D indépendamment |
Description de fonction
Système de vision
Le système de reconnaissance visuelle de machine de support de SMT est équipé de deux ensembles de caméras importées, d'un pour la correction de marque et de l'autre pour l'alignement de reconnaissance visuelle de vol. Les deux caméras coopèrent les uns avec les autres, qui peuvent non seulement faire le programme de monter la carte PCB sur cette base, mais automatiquement identifier également et compléter le niveau des matériaux.
Puissance productive
Tout en produisant un grand choix de PCBA, il peut également monter des lentilles, IC et de divers composants en forme spéciale. La gamme de montage minimum de composants est 0402, le maximum montant la gamme de composants est 15mm, et l'envergure maximum de largeur des composants est 17mm, la capacité de production peut atteindre 45000 CPH (les conditions optimas).
Caractéristiques
Technologie brevetée exclusive
Les avantages des corrections de SMT sont comme suit :
1. De petite taille et léger
Le volume et le poids de composants de SMT sont seulement environ 1/10 de ceux des composants embrochables traditionnels, qui est commode pour le montage. Généralement, après la puce de SMT traitant, le volume de produits électroniques peut être réduit de 40% à 60%, alors que le poids peut également être réduit de 60% à 80%.
2. L'efficacité accrue et réduit coûte
Le traitement de correction de SMT est facile de réaliser l'automation, d'améliorer l'efficacité de production, les matériaux de sauvegarde, l'énergie, l'équipement, la main d'oeuvre, le temps, etc., et réduit des coûts de 30% à 50%.
3. Fiabilité élevée et résistance séismique forte
caractéristiques 4.Good à haute fréquence, réduction électromagnétique et interférence de radiofréquence
5. Taux commun de défaut de basse soudure
6. Densité de montage élevée
Différences et connexions parmi PCBA, SMT, et carte PCB
carte PCB de ⭐ : L'acronyme pour « la carte électronique », est un transporteur utilisé pour soutenir les composants électroniques et pour fournir le câblage. C'est seulement un demi-produit et ne peut pas être directement mis dans l'utilisation. Il doit subir le traitement de support de SMT et de périphérique prêt à brancher d'IMMERSION.
⭐ SMT : Acronyme pour « la technologie montée extérieure ». C'est une technologie d'ensemble de circuit qui emploie des processus professionnels pour monter les composants électroniques sur une carte PCB et pour les souder ensemble.
⭐ PCBA : L'acronyme pour « l'Assemblée de carte électronique », se rapporte au processus de traitement sur un seul point de vente où les cartes électronique (carte PCB) subissent la fourniture de matière première, suivi de la machine de SMT, des connexions d'IMMERSION, de l'essai, et de l'ensemble de transfert extérieurs de produit fini.
Note : L'ordre de traitement d'un produit électronique devrait être comme suit : → PCBA DE SMT DE → DE CARTE PCB.
