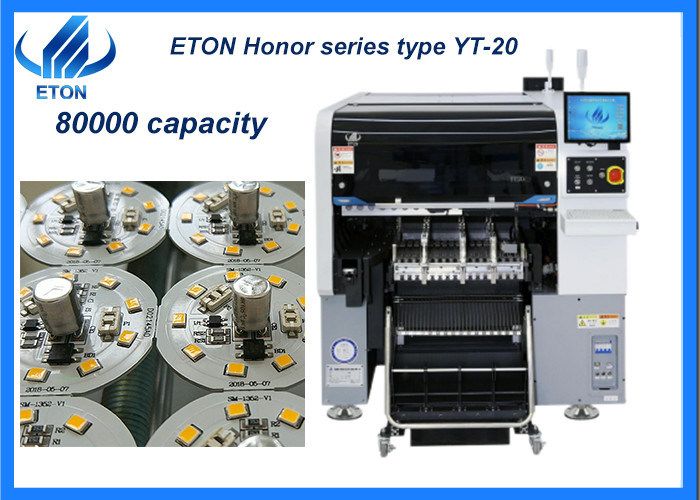

Nouvelles têtes du mounter 20 de la portée 80000 CPH SMT de série de valeur
Caractéristiques principales de machine
- Adoptez la tête modulaire multi à grande vitesse, appliquez-vous à la grande puce ultra petite de la puce 0201~40*40mm, un plus grand choix composant ;
- La caméra toute neuve de vision de vol améliorent la représentation de reconnaissance, la taille jusqu'à 40*40mm, s'appliquent à BGA ou à CSP etc. ;
- Dispositif de détection de vide : Chaque tête de placement avec la fonction de détection indépendante, qui améliore la stabilité de l'équipement et la fiabilité du produit ;
- Capacité ultra à grande vitesse : Adoptez le moteur linéaire magnétique à extrémité élevé, le système servo et la tête modulaire de fonction multi, la capacité augmentée de 25% comparé à la machine traditionnelle, la portée optima 80000 CPH de vitesse ;
- Tête auto-développée toute neuve de placement de haute précision ;
- Combinez la caméra de grande précision de reconnaissance de marque avec la caméra fixe de vision de vol, assurez l'exactitude de placement ;
- Double fente 32PCS, paquets de chariot d'amarrage de côté de bande magnétique : 64PCS (fente simple 16PCS, paquets de chariot d'amarrage de côté de bande magnétique : 32PCS), librement commutant entre accoupler le conducteur de chariot et de plateau d'IC (conducteur de plateau d'IC : Option)
- Conducteur tête double futé de bande : Conducteur électrique intelligent de bande magnétique de double tête de série de soutien YT, en corrigeant optiquement la position de alimentation du composant, il peut réaliser l'alimentation stable, précise et ultra-rapide ;
- La tête de placement adopter la détection indépendante de vide, améliorent la représentation de placement ;
- En programmant off-line, épargnez la période du cycle de changement ;
- Fonction de étude intelligente du logiciel AI et fonction d'optimisation automatique.
- Deux portiques, 20 spindles*2 portique, 40 axes totaux ;
- La carte PCB flexible manipulant des capacités, double rail, portique peut monter la même grande carte PCB en même temps, réalisant la production flexible.
Paramètre principal de machine
| Modèle |
YT-20 |
| Taille de carte PCB |
Taille maximum : 500*450 millimètre (côté simple)
500*300 (double côté)
Taille minimum : 50*50 millimètre
|
| Épaisseur de carte PCB |
0.5-4.5 millimètre |
| Fixage de carte PCB |
Cylindre maintenant, largeur de voie réglable |
| Rail |
2 rails, 2 portiques (le rail 1,4 sont le rail fixe) |
| Logiciel |
R&D indépendamment |
| Système de la gestion de la production MES |
Adapté aux besoins du client (option) |
| Programmation en différé |
Disponible |
| Caméra |
Caméra inférieure d'identification de vol de reconnaissance de caméra de vision
|
| Précision de répétition |
±0.02 millimètre |
| Montage de la taille |
≦15mm |
| Mode de position |
Optique |
| Vitesse optimale |
80000 CPH |
| Gamme composante |
Conducteur etc. paquets de bande magnétique de 0201~40*40 millimètre et de plateau minimum d'IC. |
| Mode de position |
Optique |
| Têtes de No.of |
Double fente 32PCS, paquets de chariot d'amarrage de côté de bande magnétique : 64PCS (simple
fente 16PCS, paquets de chariot d'amarrage de côté de bande magnétique : 32PCS), commutant librement
entre accoupler le conducteur de chariot et de plateau d'IC (conducteur de plateau d'IC : Option)
|
| Manière d'alimentation |
Double conducteur principal intelligent |
| X, Y, manière d'entraînement d'axe de Z |
Moteur linéaire magnétique à extrémité élevé + moteur servo |
Certificats
Comme fabricant expérimenté dans la machine de SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, y compris 9 brevets d'invention, 112 brevets pratiques, 12 copyright de logiciel, avec notre département gagné de R&D pour la production et l'inspection. Et a également gagné les certificats d'outre-mer comme CE, ccc, SIRA,
etc.
Paquets
Notre étape de paquet est de suivre le soufflement :
ÉTAPE 1 : Emballage de film pour empêcher la poussière et l'eau ;
ÉTAPE 2 : Emballant dans un bout droit de coton de mousse un film pour protéger en dehors de la machine ;
ÉTAPE 3 : Paquet de papier de vide et sac étanche à l'humidité, pour garder au sec pendant le transport ;
ÉTAPE 4 : Équipez des boîtes en bois vigoureuses pour assurer la sécurité de la machine, puis du transport par camions au port spécifique.
La livraison : par la mer, air, transport terrestre.
Service
Fournissez un service approprié pour nos clients est la mission essentielle pour notre société, à coup sûr, voici quelques astuces en tant que soufflement :
- Fournissez une chaîne de production entière
- Au cours de la période de garantie, tous les problèmes de la machine, ou le remplacement des accessoires est libre pour résoudre
- Après la période de garantie, chaque année nous arrangerons des ingénieurs pour vérifier ou en ligne actionnant la machine 1-2 fois librement
- Appréciez une catégorie libre de la machine
FAQ
Q. Quelle est votre vitesse réelle de vos produits ?
A. Pour la vitesse réelle de la machine qui est contrainte par beaucoup de facteurs, qui se sont rapportés au nombre de composants, l'heure d'envoyer le panneau de carte PCB et de recevoir le conseil, etc. Et est décider pour les produits et les besoins réels.
Q. Si j'ai besoin est-ce qu'ligne parfaite de la machine peut vous fournir ?
A. Oui, pour les conditions d'une ligne entière pour la production, nous avons l'équipement professionnel pour compenser une chaîne de production parfaite pour vos produits, à cause de nous avons des 50000 mètres carrés de parc industriel et d'excellent personnel de R&D, qui peuvent produire 50 ensembles de machine par mois.
Q. Allaient-ils comment vos services ?
A. Nous assurons nos clients pour apprécier une expérience optimale du service de communication et des besoins appropriés de la machine d'installation, d'entretien et de catégorie libre.
