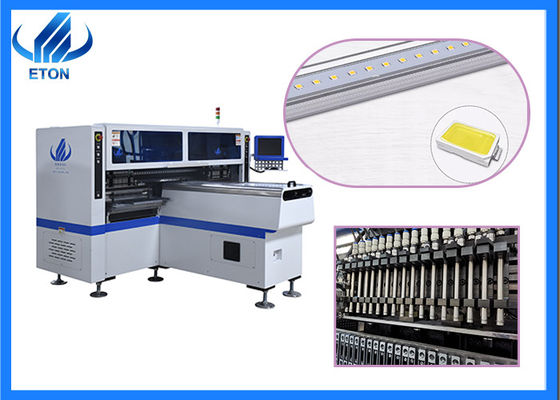

Ligne d'assemblage de lumière led machine semi-automatique pour tube de 1,2 m lumière 6kw puissance et 68 stations d'alimentation
Le paramètre de la machine de fabrication de tubes
|
Monteur smt haute vitesse ETON pour tube lumineux
|
| PCB Longueur Largeur |
Max:1200*330mm Min:100*100mm |
| Épaisseur du PCB |
0.5-5mm |
| Système |
Windows 7 |
| Logiciel |
R&D en autonomie |
| Vitesse de montage |
150000~180000 CPH |
| Composants |
LED 3014/ 3020/ 3528/ 5050 et condensateurs, résistances, ponts redresseurs, etc. |
| Espace des composants |
0,5 mm |
| Pouvoir |
380AC 50 HZ |
| Convoyeur |
Longueur maxi :1200 mm |
| Vitesse de transmission |
>500 mm/s |
| Manière de positionnement |
Optique |
| Arrivée d'air |
0.4-0.6mpa (4-6kgf/cm²) 150N/min |
| Voie d'entraînement d'axe X, Y, Z |
Moteur linéaire magnétique haut de gamme + servomoteur |
| Nombre de stations d'alimentation |
68 PIÈCES |
| Nbre de tête |
34 PIÈCES |
| Dimension |
2700*2300*1550mm |
| Poids total |
1700kg |
| Serrage PCB |
Pneumatique à pression réglable |
| Mode de montage |
Choix de groupe et lieu de groupe |
| Précision de montage |
± 0,02 mm (précision de répétition) |
| Hauteur de montage |
≦5mm |
| Nombre de caméra |
5 ensembles (appareil photo numérique) |
| Alignement de la vision, correction MARK |
| Consommation d'énergie |
6kw |
| Environnement d'exploitation |
23℃±3℃ |
| Sens d'émission |
Simple (gauche→ droite ou droite→ gauche) |
| Mode de transmission |
Drive en ligne |
| Commande électrique |
Recherche et développement indépendants par ETON |
| Module de carte de contrôle de mouvement 1 ensemble |
Recherche et développement indépendants par ETON |
| Manière d'alimentation |
Mangeoire électrique à double moteur |
Fonctionnalité

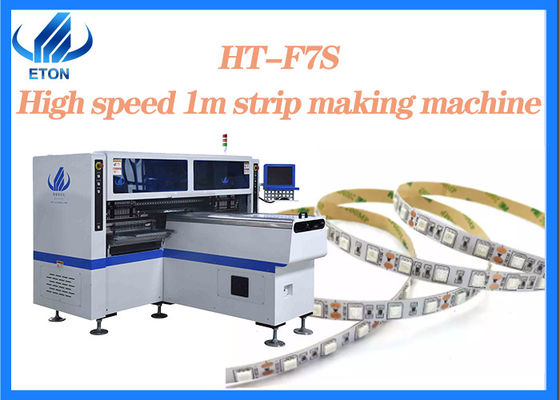

1. Appliquer à: 0.6M, 0.9M, 1.2M PCB rigide et 0.5M, bande flexible LED 1M.Produisez 2 à 4 types de matériaux en même temps.
2. Vitesse de montage :150000- 180000 CPH
3. productivité élevée : les modules de montage de chaque ensemble de 18 buses, un total de 68 stations d'alimentation et 34 têtes.
La ligne de production pour la production de tubes Led
Nous avons une gamme complète d'équipements de ligne de production de machines de prélèvement et de placement, nous avons donc les suggestions professionnelles pour vous permettre de construire la ligne de production.
Vous trouverez ci-dessous des suggestions d'étapes de base pour la progression du pick and place et de l'équipement :
Certificats
ETON est non seulement en position de leader dans le domaine des machines de placement photoélectriques à grande vitesse, mais a également fait des progrès décisifs dans le domaine de la machine de placement à grande vitesse smt, il a développé avec succès une variété de machines de placement universelles à grande vitesse smt rentables.
ETON a obtenu un certain nombre de technologies de propriété intellectuelle, un total de 133 brevets, dont 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur de logiciels, a également obtenu les certificats d'outre-mer comme CE, CCC, SIRA, etc.
Nos expositions
Participer à diverses expositions en Chine et à l'étranger chaque année.
Expositions nationales : exposition de Guangzhou Guangya, exposition de Shanghai Munich, exposition de lumière LED de Chongqing, etc.
Expositions à l'étranger : exposition de l'Inde à Mumbai, exposition de l'Inde à Delhi, exposition de l'Égypte, exposition de la Turquie, exposition du Pakistan, exposition de la Thaïlande, etc.
Marché
Nos produits ont été exportés dans plus de 30 pays et régions, dont la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Égypte, la Turquie, la Russie, le Brésil, etc. Et voici quelques-uns de nos gros clients :
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, etc.
