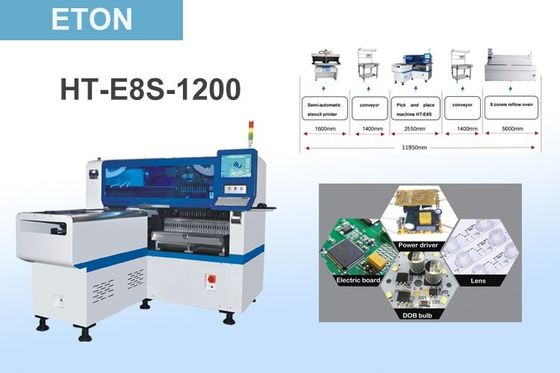

Machine de transfert de soudure composante des têtes 45K de la machine 12 de Smd

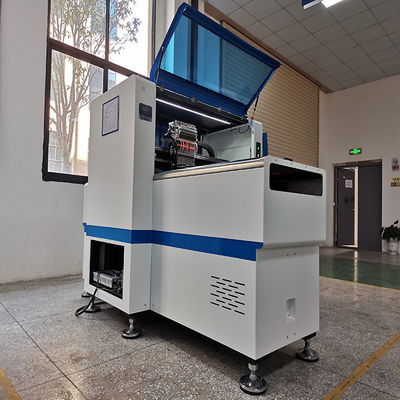

Machine de transfert de soudure composante des têtes 45K de la machine 12 de Smd
Machine de transfert de soudure composante des têtes 45K de la machine 12 de Smd

Image Grand :  Machine de transfert de soudure composante des têtes 45K de la machine 12 de Smd

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: ETON
Certification: CE, CCC, SIRA
Numéro de modèle: HT-E8S-1200
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: adsorption de vide, emballage en bois
Délai de livraison: 30 jours après que recevoir l'acompte
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 ensembles par mois
Description de produit détaillée
Marque: ETON Garantie: 1 an
Composants applicables: 0402 Name: SMT Pick and Place Machine
Alimentation d'énergie: 380AC 50Hz Condition: nouveau
Poids: 1700kg Type: Automatique
Conducteurs: 28 Épaisseur de carte PCB: 0.5-5 millimètre

Machine de transfert de soudure composante des têtes 45K de la machine 12 de Smd



Paramètre de machine de transfert

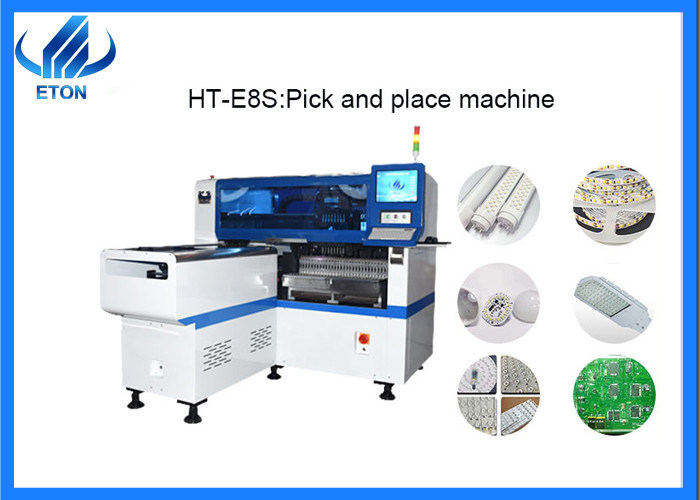

Machine de transfert comme technologie principale dans la ligne de SMT, aussi la machine la plus importante dans la ligne entière. ETON comme fabricant de transfert de machine, nous atteignons et développons la machine par nous-mêmes. Voici un module de machine de transfert d'ETON----HT-E8S-1200.

HT-E8S-1200 est machine très multifonctionnelle, il s'applique à l'ampoule menée, la lumière de tube, le voyant, l'affichage, la lumière de bande, et le conseil électrique, etc. Voici le paramètre principal de ce module :



Module de transfert de machine HT-E8S-1200
Machine montant la vitesse 45000 CPH (PUCE PAR HEURE)
Dimension de machine 2550*1650*1550 MILLIMÈTRE
Largeur de longueur de carte PCB Maximum : minute de 1200*500 millimètre : 100*100 millimètre
Montage du mode Cueillette de groupe et placement distinct, cueillette distincte et placement distinct
Puissance 380 C.A. 50HZ
Puissance 4 KILOWATTS
X, Y, manière d'entraînement d'axe de Z Moteur servo linéaire magnétique à extrémité élevé de motor+



Description de production

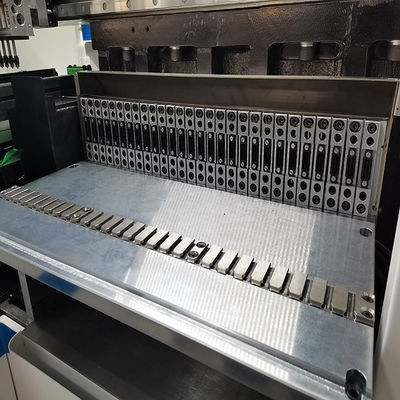

1. Précision montant le système principal : 12 becs, groupe sélectionnant et se dédoublant et se dédoublant et se dédoublant, peuvent répondre aux exigences d'installation de différent
composants. Chaque tête de placement est indépendamment commandée par un moteur servo indépendant, s'assurant que la machine peut de transfert plus exactement à des vitesses plus élevées
2. Montage des composants : LED, condensateur, résistance, composants formés. et taille composante minimum : 0402. Hauteur maximum : 15mm.

Processus de SMT de HT-E8S-1200
product-1-1

Mélangeur de pâte de soudure
Le mélangeur de pâte de soudure peut effectivement mélanger la poudre de bidon et la pâte de flux également. Réalisez les résultats d'impression plus parfaite et de soudure de ré-écoulement, économisant le travail

Dimension : 400*400*420mm
La vitesse maximale peut atteindre 1000 t/mn en remuant, il est nécessaire pour dégivrer la pâte de soudure à l'avance ; Ne doivent pas ouvrir le conteneur ; Monophasé 220v de puissance : Aucun problème de gaz

product-1-1
imprimante Semi-automatique de pochoir
C'est étape 1--Imprimante Machine de pochoir
Dans la ligne de SMT pour la copie la pâte de soudure ou la colle rouge sur la carte PCB.

Taille maximum de carte PCB : 1200*350 millimètre (adapté aux besoins du client)
Dimension : 1600*900*1650 millimètre
Poids : 360 kilogrammes

Très facile pour fonctionnez ; Le grattoir d'entraînement de moteur de gouverneur, combinant le guide linéaire de précision, assurent la précision de impression
product-1-1
Machine de transfert de SMT
Montage des composants électroniques sur des panneaux de carte PCB

Taille minimum de composants : 0402, la hauteur maximum 15mm avec la tête 12, vitesse optimale peuvent atteindre la classe de grandeur appropriée de la carte PCB 45000CPH : 100*100mm~1200*500mm

Application : DOB, ampoule de LED, lumière d'inondation, le réverbère, plafonnier, en bas de lumière, a mené l'affichage, a mené le tube, voyant, lumière de bande, a mené la lumière de lentille

product-1-1
Convoyeur simple de rail
La machine de convoyeur de carte PCB de 1,4 M appropriée à la longueur maximum est 1,4 M.

Les panneaux de carte PCB de transfert entre deux machines, jouent un rôle dans l'amortissement et l'essai

Une section de contrôle, deux capteurs.

Un ensemble de boîte de contrôle électrique
Machine de transfert de soudure composante des têtes 45K de la machine 12 de Smd 4
Four de ré-écoulement
Le four de ré-écoulement est la soudure des composants à la carte PCB

Il adopte la commande directe de air-transport ultra-rapide importée de moteur pour le cycle thermique, la vibration à faible bruit et basse et l'efficacité de cycle thermique élevée.

Puissance : Puissance commençante à cinq fils triphasée d'AC380V 50/60Hz : Puissance 28KW fonctionnante : 7KW
