Détails sur le produit:
Conditions de paiement et expédition:
|
| Taille du circuit imprimé: | Taille maximum : 500*450 millimètres (côté simple) | Épaisseur du circuit imprimé: | 0,5-4,5 millimètres |
|---|---|---|---|
| Caméra: | Composant de reconnaissance de la vision de vol de tête Alignement de la vision + correction de la m | Précision de répétition: | ±0,02 millimètres |
| Hauteur de montage: | ≦ 6 millimètres | Vitesse optimale: | 120000 CPH |
| Gamme de composants: | Min 0201 ~ 10 mm colis et IC etc. | Nbre de têtes: | Double face : 40 PCS Simple face : 20 PCS |
| Manière d'alimentation: | Chargeur intelligent à double tête | Voie d'entraînement de l'axe X, Y, Z: | Moteur linéaire magnétique et servomoteur haut de gamme |
| Surligner: | monteur de puces automatique à moteur magnétique,monteur de puces automatique 120000CPH,machine à lumière LED SMT Pick Place |
||

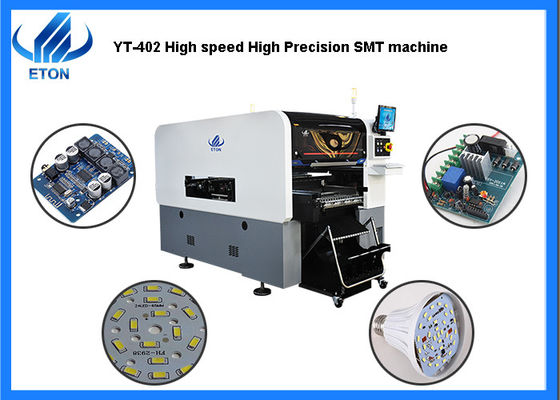

La haute vitesse automatique de haute précision 120000CPH a mené la machine de sélection et de placement de SMT d'éclairage
Informations sur l'appareil
1. Faits saillants de la machine
(1) tête multi-modulaire à grande vitesse, s'applique à la puce ultra petite 0201-10*10mm grande puce, gamme de composants plus large
(2) améliorer les performances de reconnaissance, taille jusqu'à 40*40mm.
(3) chaque module 20 broches, à la fois à grande vitesse et intelligent avec un design compact léger.
(4) chaque tête de placement avec fonction de détection indépendante, améliore la stabilité de l'équipement et la fiabilité du produit.
(5) adopter un moteur linéaire magnétique haut de gamme, un système d'asservissement et une tête modulaire multifonction, la capacité a augmenté de 25% par rapport à la machine traditionnelle, la vitesse de placement optimale atteint 120000 CPH.
2. production flexible
(1) caméra à balayage linéaire fixe : les composants de taille inférieure à 10 x 10 mm ou de hauteur inférieure à 6 mm peuvent être utilisés pour une identification à grande vitesse et de haute précision
(2) Reconnaissance de marque : système de reconnaissance de marque de haute précision, adopte la reconnaissance d'éclairage à 3 couleurs, s'applique à n'importe quelle marque de forme et objectif, plus large gamme d'applications.
(3) chariot d'amarrage, chargeur de bande intelligent à double tête
3. haute fiabilité
(1) toute nouvelle tête de placement de haute précision auto-développée
(2) combiner une caméra de reconnaissance de marque de haute précision avec une caméra de vision de vol fixe, assurer la précision du placement
(3) la tête de placement adopte une détection de vide indépendante pour améliorer les performances de placement
(4) programmation hors ligne, gain de temps du cycle de changement
(5) fonction d'apprentissage intelligente du logiciel AI et fonction d'optimisation automatique
4. structure du système de transport
(1) deux portiques, 120 broches * 2 portiques, total 40 broches
(2) capacités de manipulation de PCB flexibles, double rail, les deux portiques peuvent monter le même grand PCB en même temps, réalisant une production flexible
(3) câblage flexible grâce à des têtes de placement modulaires et à divers modes de production.
Paramètre
| maquette | YT 402 |
| Taille du circuit imprimé |
Taille MAX : 500*450 mm (un seul circuit imprimé) 500*300 MM (double PCB) Taille MINIMALE : 50*50 mm |
| Épaisseur du circuit imprimé | 0,5-4,5 millimètres |
| Serrage PCB | Serrage par cylindre, largeur de voie réglable |
| rail | 2 rails, 2 portiques (les rails 1,4 sont des rails fixes) |
| système | Windows 7 |
| Logiciel | R&D en autonomie |
| Système MES de gestion de la production | Personnalisé (option) |
| Programmation hors ligne | disponible |
| N ° de caméra | 4 jeux (appareil photo numérique) |
| Reconnaissance de la caméra de vision inférieure | |
| Alignement de la vision + correction des marques | |
| Précision de répétition | ±0,02 millimètres |
| Hauteur de montage | ≦6 millimètres |
| Vitesse de montage | 120000 CPH (vitesse optimale) |
| Gamme de composants | Paquets Min 0201-10*10 mm et IC, etc. |
| Puissance | 380 CA 50 Hz 6 KW |
| Environnement d'exploitation | 23℃±3℃ |
| Sens d'émission | Standard : unidirectionnel |
| Mode transmission | Drive en ligne |
| Mode positionnement | optique |
| Consommation d'air | 0,4-0,6 MPa()4-6 kgf/cm2) 150 N/min |
| Commande électrique | Recherche et développement indépendants par ETON |
| Module de carte de contrôle de mouvement 1 jeu | |
| Voie d'entraînement de l'axe X, Y, Z | Moteur linéaire magnétique haut de gamme + servomoteur |
| No. De la station d'alimentation | Fente pour chariot d'accueil double face 32 pièces, paquets de bobines de bande : 64 pièces (fente pour chariot d'accueil simple face 16 pièces, paquet de bobine de bande : 32 pièces), basculement libre entre le chariot d'amarrage et le chargeur de plateau IC |
| Nombre de têtes | Double face : 40 PCS (simple face : 20 PCS) |
| Manière d'alimentation |
Chargeur intelligent à double tête |
Avantages de l'entreprise
ETON a été créé en 2011 avec plus de 10 ans d'expérience dans les machines de prélèvement et de placement à grande vitesse.Nous sommes le plus grand fabricant de haute technologie en Chine avec une forte capacité de conception, de fabrication de R&D, de vente et de services. "Haute efficacité" "Haute qualité" et "Haute stabilité" sont la technologie de base d'ETON.
Forte capacité de production, ETON possède un parc industriel de plus de 50 000 mètres carrés dans la province du Jiangxi, une capacité de machine de plus de 50 unités/mois
133 brevets d'invention et brevets de technologie de propriété, y compris nous avons 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur de logiciels.
ETON a établi un centre de R & D, une division de machines de placement à grande vitesse smt, une division d'équipement d'impression de pâte à souder de précision, une division d'équipement de distribution de précision à grande vitesse, une division d'équipement d'automatisation périphérique smt et un centre d'inspection de la qualité pour assurer la qualité des machines.
FAQ
1.Fournissez-vous la machine de ligne de production complète ?
Oui bien sûr.Nous fournissons toute la machine de la chaîne de production, y compris la machine d'impression de pâte à souder, le convoyeur, le four de refusion de la machine de sélection et de placement.
2. Quels sont les principaux appareils de la machine pick and place ?
Nous avons de nombreuses machines différentes, et différentes machines s'appliquent à différents appareils.Les principaux produits comprennent l'ampoule, le tube, la bande flexible, le panneau lumineux, le plafonnier, le réverbère, le plafonnier, le lèche-mur, etc.
3. Qu'en est-il de la langue du logiciel d'exploitation de la machine ?
Nos logiciels sont une R&D indépendante par nous-mêmes avec 2 langues (anglais et chinois).
4. Quelles sont les conditions de paiement ?
T/T est OK.Vous pouvez choisir FOB Shenzhen.
5. Quels sont vos principaux clients ?
Notre production a exporté vers plus de 20 pays et régions, dont la Corée du Sud, l'Inde, l'Égypte, la Turquie, la Russie, etc.
