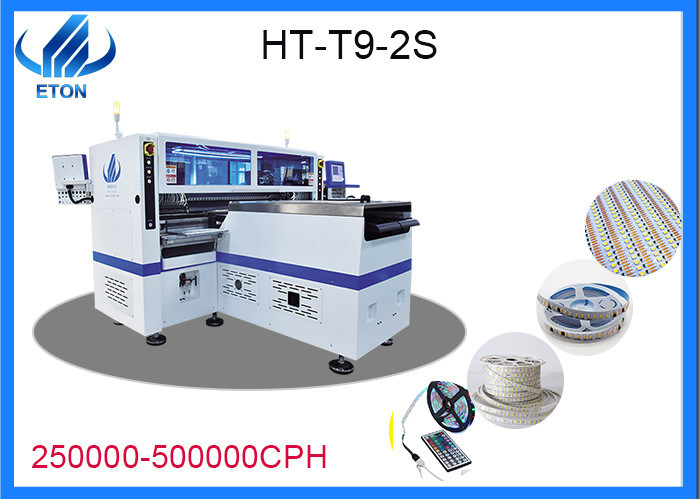

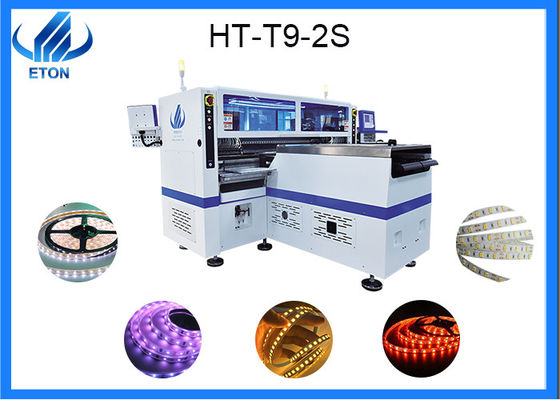

Machine de transfert au néon de SMT de lumière de bande avec le double bras
Description de produit
La machine de support de bande de T9-2S LED, ceci est le style de conception de notre société, le bleu et la couleur blanche de fond vous incite à vous sentir lisse dans l'aspect.
T9-2S est la machine de notre société a particulièrement employé pour produire les bandes légères flexibles de LED, qui signifie également que tant que c'est des bandes de lumière de LED, il peut être produit n'importe ce que la longueur il est.
Notre machine peut produire les bandes légères flexibles de n'importe quelle longueur, aucune matière qu'elle est 5m, 10m, 50m, 100m, et il n'y a aucun problème si vous voulez produire 200m ou plus long.
Puisque la première raison est que la longueur du panneau de carte PCB de notre machine est 250mm* n'importe quelle longueur.
Il convient noter ces 250mm est la largeur ici, qui est la largeur standard de l'industrie de lampe de LED
Continuons à comprendre cette machine. Sa longueur est 3454mm, sa largeur est 3035mm, sa taille est 1777mm, et son poids total est 3100kg. En fait, comme machine, c'est également relativement un de large volume.
C'est parce que cette machine est conçue avec deux modules. Comme j'ai mentionné avant, parce que le panneau de carte PCB est très simple pour faire des bandes de lumière de LED, la vitesse de production est devenue un facteur très critique. C'est pourquoi nous avons fait deux modules pour T9-2S, pour augmenter juste sa capacité de production. La capacité de production idéale de cette machine peut atteindre 500000CPH.
Le premier est la structure de double-module, qui le fait beaucoup davantage dans la tête que d'autres machines, est qui ce que nous appelons « soutenu pour gagner », maximisant l'avantage de talent.
Le nombre de têtes dans un module a atteint 68PCS, ainsi le T9-2S des deux modules a un total de 136 têtes, qui est le secret de sa capacité de production rapide superbe.
Paramètre
| Taille de carte PCB (Width*Length) |
250 (± 10) longueurs mm*Any |
| Épaisseur de carte PCB |
0,1 -0.5mm |
| Fixage de carte PCB |
Nettoyez à l'aspirateur l'adsorption, cylindre maintenant, largeur de voie réglable |
| Montage de la manière |
Cueillette de groupe et place de groupe |
| Précision de répétition |
±0.05mm |
| Chaîne de composants |
LED3014/3020/2835/5050 et résistance, condensateurs, ponts redresseurs etc. |
| Mode de position |
Optique |
| Tête de No.of |
Double côté : 136PCS (côté simple : 68PCS) |
Détection de SMT
Dans des lumières de LED faisant la production à la machine, en plus de l'inspection visuelle manuelle, des défauts dans le processus de fabrication peuvent également être détectés par des machines, telles que l'inspection optique d'AOI.
La machine balaye automatiquement la carte PCB par une caméra, saisit des images, et compare les joints examinés de soudure aux paramètres qualifiés dans la base de données. Et après à traitement d'images, inspectez les défauts sur la carte PCB et l'affichage/pour marquer les défauts par l'affichage, ou marquez-automatiquement les pour la réparation. Elle adopte technologie transformatrice de vision ultra-rapide et à haute précision pour détecter automatiquement de diverses erreurs d'installation et défauts de soudure sur le panneau de carte PCB. La carte PCB embarque la gamme des panneaux à haute densité de fin-lancement à de grands conseils à basse densité, fournissant les solutions intégrées d'inspection pour améliorer l'efficacité de production et soudant la qualité.
L'inspection optique automatisée (AOI) réduira des défauts et trouvera et éliminera des erreurs tôt dans l'assemblage pour bon à régulation de processus. Le dépistage précoce des défauts évitera d'envoyer mauvais PCBs aux étapes suivantes d'assemblée, et réduira des coûts de réparation et les évitera de ferrailler les conseils irréparables.
