Détails sur le produit:
Conditions de paiement et expédition:
|
Dimension: | 2700*2300*1550mm | Taille de carte PCB: | Maximum : minute de 1200*330mm : 100*100mm |
---|---|---|---|
Épaisseur de carte PCB: | 0.5~5mm | Montage du mode: | Cueillette de groupe et place de groupe |
Montage de la précision: | ±0.02mm (précision de répétition) | Montage de la taille: | Norme : ≤5mm |
Montage de la vitesse: | 200000~250000 CPH | Station de conducteurs de No.of: | 68 PCS |
Tête de No.of: | 68 PCS | Puissance: | 380AC 50Hz |
Puissance: | 6kw | X, Y, manière d'entraînement d'axe de Z: | Moteur linéaire magnétique à extrémité élevé et moteur servo |
Surligner: | Têtes de transfert de la machine 68,Machine d'endroit de sélection de SMT de tube de LED,Machine 250000CPH d'endroit de sélection de SMT |

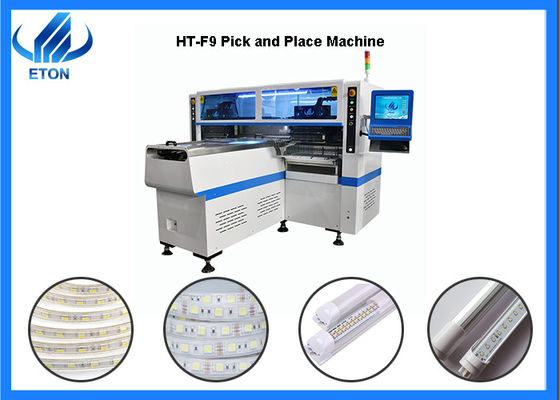

La bande de lumière de tube de LED allument 68 la machine de transfert des têtes 250000CPH SMT
Caractéristiques de machine :
1.Apply à la carte PCB rigide de 0.6m, de 0.9m, de 1.2m et à 0.5m, bande flexible de 1m LED. Produisant avec produire avec 4 types matériaux en même temps avec la capacité élevée, disponible pour le conseil avec toute proportion de puce et de résistance menées.

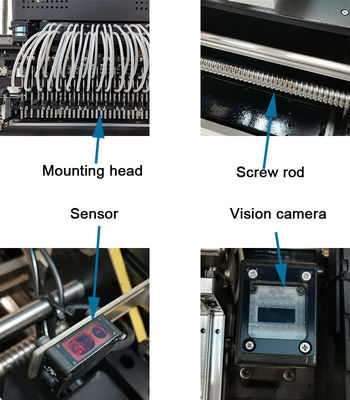

2.Dual le bras à quatre modules, 17 becs pour chaque partie de montage, la partie A/B/C/D peut être monté séparément ou synchroniquement.
technologie du brevet 3.Exclusive : Groupe à prendre et groupe à monter.
4,5 caméras, 2 caméras de correction de conducteur, 2 caméras de correction de bec, une caméra de mark, exactitude élevée de placement.
5.The montant la vitesse a atteint 200000~25000CPH.
la structure du logiciel 6.The, du circuit et du matériel de la machine entière sont toute indépendamment développée par notre société, avec des droites de propriété intellectuelle indépendantes.
Paramètre principal de machine :
Modèle | HT-F9 (machine de transfert à grande vitesse linéaire magnétique de double bras LED |
Dimension (L*W*H) | 2700*2300*1550mm |
Poids | 1700kg |
Épaisseur de carte PCB | 0.5~5mm |
Montage de la précision | ±0.02mm |
Montage du mode | Groupe à prendre et groupe à monter |
Composants | LED3014/3020/3528/5050 et résistance, condensateurs, ponts redresseurs |
Montage de la taille | ≤5mm |
Montage de la vitesse | 200000~250000 CPH |
Caméra de NO.of | 5PCS (appareil photo numérique) |
Non. De la station de conducteurs | 68 PCS |
Non. De la tête | 68 PCS |
X, manière d'entraînement d'axe des ordonnées | Moteur linéaire magnétique à extrémité élevé de motor+servo |
Manière d'alimentation | Conducteur électrique avec le double moteur |

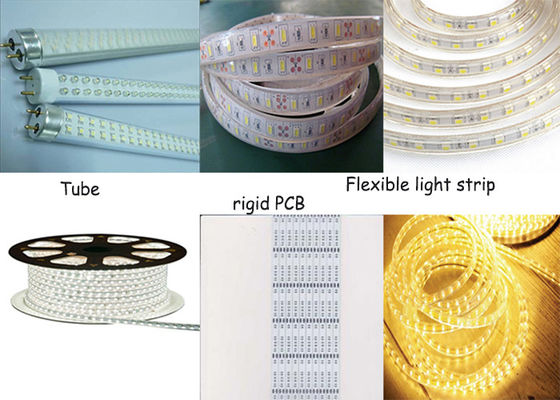

Application :
Cette machine appropriée à monter le panneau léger de 0.5m, de 1m, de 1.2m dur ou toute longueur de bande flexible. Elle peut produire
Produits linéaires tels que le tube de lampe, bande flexible, voyant, écran de visualisation et ainsi de suite.
Chaîne de production de SMT :
1 | Imprimante Machine (impression de pâte de soudure de pâte de soudure) : La pâte de soudure ou la colle de correction est coulée sur les protections du panneau de carte PCB pour se préparer à la prochaine étape de souder les composants. |
2 | Convoyeur : transmission le panneau de carte PCB à la machine de transfert, en même temps, il est employé pour la connexion entre les lignes de production de SMT et peut également être employé pour l'amortissement des panneaux flexibles de carte PCB de bande. |
3 | Machine de transfert HT-E8S-1200 : Montez exactement les composants extérieurs de bâti dans des positions fixes sur le panneau de carte PCB. |
4 | Convoyeur : transmission le panneau de carte PCB au four de ré-écoulement. En même temps, il est employé pour la connexion entre les lignes de production de SMT et peut également être employé pour l'amortissement des panneaux de carte PCB. |
5 | Entrer dans le four de ré-écoulement : Fondez la pâte de soudure ou mourez colle pour coller fermement les composants sur la carte de puissance. |
6 |
Essai : Essai si la performance des produits est intacte (inspection manuelle) |
Emballage :
Nos avantages :
1.We sont principal fabricant de machine de transfert à grande vitesse automatique.
2,80% grands et usine menée énumérée sont notre client. Nous avons au-dessus de l'histoire de développement de décennies.
3.We ont un parc industriel couvrant une aire de 50 000 mètres carrés dans Jiangxi, qui a la diverse machine.
4.We ont la machine de transfert à grande vitesse record du monde, que la vitesse a atteint 500000CPH.
5.We ont l'ingénieur local de l'Inde, tant que vous achetez la machine, nous arrangeront des ingénieurs pour installer, corriger et vous formant pour libre, jusqu'à ce que vous apprenniez à actionner la machine, le service est très commode. Nous
ayez les bureaux Mumbai et à New Delhi, très rapides pour soutenir.
FAQ :
1.Do vous avez les ingénieurs d'outre-mer ?
Oui, naturellement. Nous avons les ingénieurs locaux en Inde, si vous avez n'importe quel problème au sujet de machine, nous pouvons envoyer l'ingénieur de l'Inde pour résoudre le problème pour vous.
est-ce que 2.How je peux acheter cette machine de vous ?
a.Consult nous au sujet de ce produit sur la ligne ou par l'email.
b.Negotiate et confirmer le prix de vente final, l'expédition, les méthodes de paiement et d'autres termes.
c.Send vous la facture pro forma et confirmer votre ordre.
d.Make le paiement selon la méthode mise sur la facture pro forma.
e.We se préparent à votre ordre en termes de facture pro forma après confirmation de votre paiement intégral.
les pays 3.Which sont vos machines principalement vendues à ?
Nos produits ont exporté vers plus de 20 pays et régions, y compris la Turquie, l'Egypte, l'Inde, le Pakistan, l'Afrique du Sud, le Brésil etc.
4.What les conditions sont-elles de paiement ?
T/T est acompte d'OK.30% à l'avance, paiement de 70% avant la livraison.
