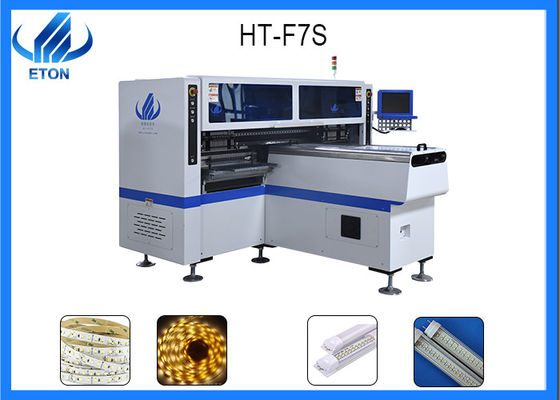

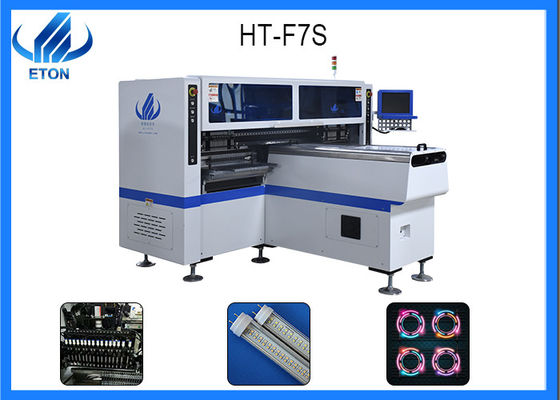

Chaîne de montage de transfert de SMT dans la lumière menée industrielle pour les produits de tube menés par support

Chaîne de montage de transfert de SMT dans la lumière menée industrielle pour les produits de tube menés par support

Paramètre technique

Dimension : 2700*2300*1550mm

Poids total : 1700kg

Largeur de longueur de carte PCB : Maximum : minute de 1200*330mm : 100*100mm

Épaisseur de carte PCB : 0.5-5mm

Conducteur de No.of : 68pcs

Tête de No.of : 34pcs

Fixage de carte PCB : Pression réglable pneumatique

Montage du mode : Cueillette de groupe et placingseparate distinct sélectionnant et séparer le placement

Logiciel : R&D indépendamment

Montage de la précision : ±0.02mm

Montage de la taille :<>

Montage de la vitesse : 150000-180000 CPH

Composants : LED, condensateurs, résistances, redresseur etc.

Direction de transmission : Direction simple (option)

Application de tube

Gamme d'application de LAMPE pour l'éclairage général, le bureau, les centres commerciaux, les restaurants, les écoles, les maisons, les usines et tout autre éclairage d'intérieur.

Processus de fabrication de lampe

Correction ; essai initial ; sous-conseil ; bord de plat de meulage ; mettez la lampe dans le tube en aluminium ; ligne électrique de lien ; installation d'alimentation d'énergie ; chapeau de soudure de lampe ; chapeau de lampe enduit du silicone ; essai électrique ; Colophane de nettoyage et silicagel de revêtement ; installation de l'abat-jour ; chapeau de réparation de lampe ; essai de commutateur, vieillissant ; essai de tension de tenue ; essai de finition de poids de lampe ; essai final et inspection d'aspect ; emballage ; Contrôle sur place de QC ; stockage.

Machine complètement automatique d'imprimante de pochoir de vision

La machine automatique impression constituent et des caractéristiques

Transport 1.PCB et système de fixage

• La structure de façon optimale conçue d'entraînement de module améliore effectivement la stabilité du calibrage de plate-forme,

contact équilibré entre la carte PCB et la maille en acier.

• Adoptez les brides latérales flexibles et les appuis segmentés pour maintenir effectivement la carte PCB pour assurer a entièrement

• Le contrôle de vitesse programmable de transport rend l'arrêt de PB plus précis.

• Bande de conveyeur interne ouvrée unique de vitesse pour empêcher bloquer.

• La direction de chargement de carte PCB peut être choisie et combinée librement.

système de positionnement 2.Stencil

•Suspension de pont-forme de voûte accrochant le grattoir lié directement.

•La taille de la maille en acier est universelle, avec la bonne et large applicabilité.

•Cadre en acier attaché segmenté de maille.

système 3.scraper

•Échelle incorporée, jamais chute •Le dispositif de retour entièrement en circuit fermé de pression de grattoir surveille la pression de grattoir à tout moment, faisant

•Le type système de rail de glissière de grattoir, améliorent la stabilité d'opération et prolonger la vie

•Selon les différentes conditions de pression des racles avant et arrière et la stabilité du - se soulevant et s'abaissant, pour empêcher la fuite de la pâte de soudure, la lame a une certaine conception de fixage élastique, la pression de la racle, la vitesse de levage, la vitesse impression, et la gamme impression sont tout le logiciel réglable. Fournissez un grand choix de méthodes de moulage pour répondre à l'exigence différente du PC, fournissant à des clients une bonne plate-forme de paramètre général de présentation.

•Le double-glisseur bilatéral plaçant le type structure de rail de glissière assure l'exactitude et la douceur du fonctionnement avant et après l'impression

•Le moteur pas à pas autoréglable de suspension programmable conduit la tête d'impression

•Poutre de grattoir de fonte d'aluminium pour assurer un plus bon fonctionnement de grattoir
