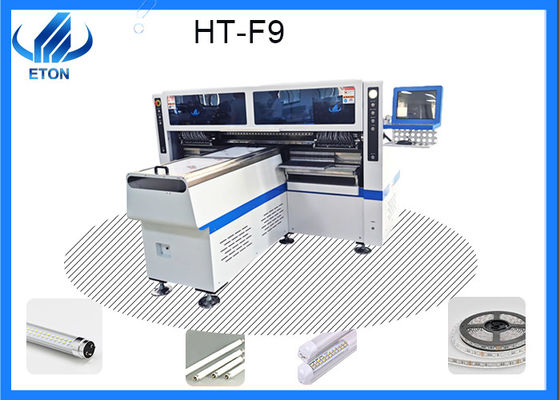

Machine de transfert industrielle de SMT dans la lumière menée faisant des machines pour monter le tube mené

Machine de transfert industrielle de SMT dans la lumière menée faisant des machines pour monter le tube mené

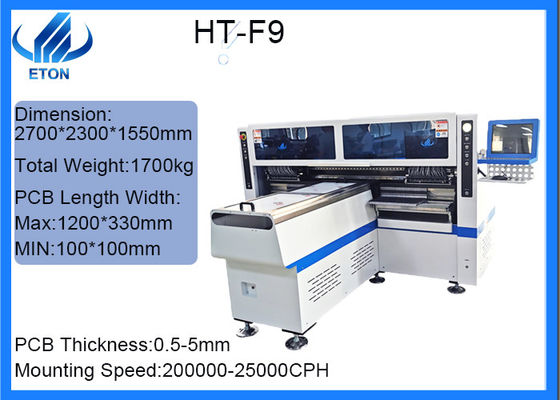

Paramètre technique

Dimension : 2700*2300*1550mm

Poids total : 1700kg

Largeur de longueur de carte PCB : Maximum : minute de 1200*330mm : 100*100mm

Épaisseur de carte PCB : 0.5-5mm

Fixage de carte PCB : Pression réglable pneumatique

Montage du mode : Cueillette de groupe et place de groupe

Logiciel : R&D indépendamment

Montage de la vitesse : 200000-25000CPH

Répétez monter la précision : ±0.02mm (précision de répétition)

Montage de la taille : ≦5mm

Composants : LED 3014/3020/3528/5050 et condensateurs, résistances, ponts redresseurs, etc.

Caméra de No.of : 5pcs

Puissance : 6KW

Tête de No.of : 68pcs

Conducteur de No.of : 68pcs

Contrôle de qualité

La « vitesse » et la « stabilité » des produits ont créé la marque d'ETON, le plan de fabrication original d'ETON, la poursuite de la gestion de la qualité rigoureuse et retentissent le régleur, et l'innovation, créent sans interruption la valeur pour des clients. La technologie de base d'ETON LED Mounter est indépendamment développée par des personnes d'ETON. L'interface chinoise et anglaise, conception humanisée rend l'opération de produit facile à apprendre, les travailleurs ordinaires peut fonctionner indépendamment après une courte période de formation, en comparaison, les produits étrangers a besoin au moins d'un ingénieur professionnel, deux travailleurs, dans le contrôle des coûts global des produits de travail et faciles de passage a réduit de manière significative le coût d'utilisation de produit, le dessus de l'industrie de SMT.

carte

Il y a deux genres de cartes utilisées pour faire à LED les lampes fluorescentes, substrat en aluminium, fibre de verre

(1) substrat en aluminium ; la plupart des lampes fluorescentes sur le marché sont faites de substrat résiduel. Couche en aluminium de panneau d'être-circuit de structure de substrat de haut en bas, couche d'isolation thermique, couche de base en aluminium. A. couche de carte ; la capacité de actuel-transport principale de l'aluminium de cuivre comme circuit, un certain substrat gauche de faire un petit aluminium de cuivre mince, le prix est bon marché, mais la capacité de actuel-transport du produit sera réduite. B. couche d'isolation thermique : le meilleur effet d'isolation thermique est un polymère en céramique spécial, mais le prix est très élevé. Afin de réduire des coûts et améliorer la compétitivité sur le marché pour remplacer par d'autres matériaux, tels que le tissu époxyde et en verre, etc… la base en aluminium de C : utilisez généralement le plat en aluminium en tant que composants de soutien en métal, l'effet de conduction de chaleur est meilleur, mais le prix est élevé. La condition de base de la couche de base en aluminium est bonne conduction thermique et non facile à se plier.

(2) panneau de fibre de verre : afin de poursuivre l'avantage des prix, quelques fabricants emploient le panneau de fibre de verre pour faire le circuit de carte PCB. Il y a également plusieurs types de fibre de verre : fibre de verre, fibre de verre de cuivre unilatérale d'aluminium, fibre de verre de dépouillement d'aluminium de cuivre double face, fibre de verre de cuivre perforée d'aluminium. Panneau de fibre de verre du jour : Ce genre de panneau de carte PCB est directement sur le câblage de conseil, il n'y a aucun autre traitement, ce genre de conseil est capacité de la dissipation la meilleur marché, mais la peu de thermique.
