Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle: | YT202s | Longueur: | 2788mm |
|---|---|---|---|
| Largeur: | 1686mm | Taille: | 1375mm |
| Poids total: | 1700kg | Taille maximum de carte PCB: | 500*450mm |
| Surligner: | Machine de placement de smt de lumières de LED,Machine de placement de smt de 20 têtes,Machine double mode de support du groupe LED |
||

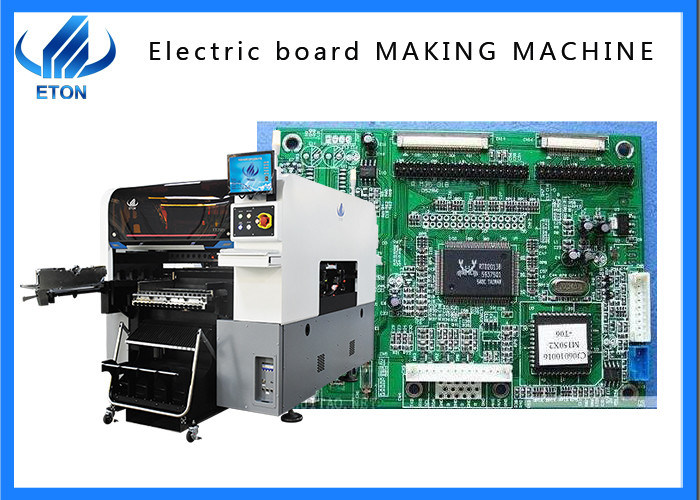

Carte PCB de lumière de LED traitant la machine de transfert
Introduction de machine

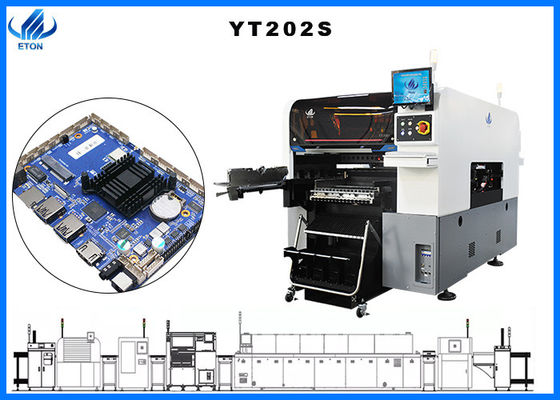

groupe 1.Yt202s double mode, approprié à la plus grande taille de panneau de carte PCB de 500 * 450mm
Approprié à toutes sortes de lampes de LED, ampoule de LED, ampoule de DOB, lampe de panneau, downlight, réverbère, écran de visualisation, carte, etc.
la coquille de la machine 2.The de yt202s est noire et blanche. La caméra employée par yt202s est la marque supérieure en Chine - Hikvision. La coquille de machine est conçue par lui-même. Le X et les axes des ordonnées sont les moteurs linéaires. Les moteurs linéaires font l'exactitude de montage plus haut, la durée de vie plus longtemps, et le coût de production a réduit au minimum. Ceci augmente le plan de production

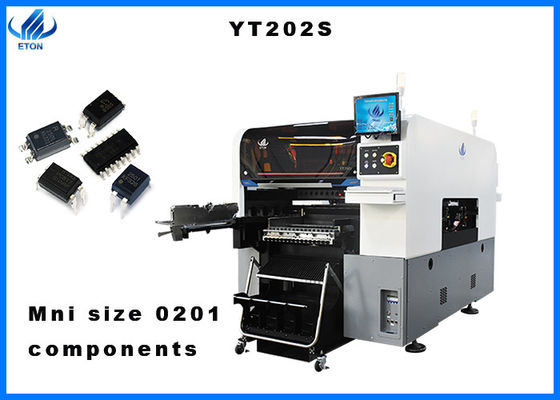

3.Yt202s20 montant des têtes, avec une capacité de 80000cph, et la plus petite partie appropriée au support est 0201. Il peut identifier BGA, CSP et d'autres rangées de grille de boule
Équipé du doubles conducteur et chariot intelligents dirigés, il réalise l'alimentation de montage et non de attente non de attente et l'alimentation, et améliore considérablement l'efficacité de production
Deux bras et deux têtes, 10 becs d'aspiration pour chaque tête, 20 becs d'aspiration pour chaque tête, capacité de traitement flexible de carte PCB, peuvent fabriquer deux produits différents en même temps, quand une tête cesse de fonctionner, l'autre tête ne seront pas affectés.
Paramètre technique
| Sized* du 板尺寸 /PCB de carte PCB W) | taille maximum de 最大尺寸 : taille minimum de 最小尺寸 du 双板 500mm*300mm (carte PCB du 单板 500mm*450mm (carte PCB simple) de double) : 50mm*50mm |
| Épaisseur du 板厚度 /PCB de carte PCB | 0.5-4.5mm |
| Fixage du 板固定方法 /PCB de carte PCB | 气缸夹板, 轨道宽度可调 /Cylinder maintenant, largeur de voie réglable |
| 定轨方式 /Rail | 双轨双臂 (1 rail)/2, 2 portiques de 轨为固定轨道 de 轨 4 (le rail 1,4 sont le rail fixe) |
| 系统 /System | Windows 7 |
| 软件 /Software | 自主研发/R&D indépendamment |
| système de la gestion MES du 系统 /Production du 生产管理 MES | 提供要求定制) (de 选配项/adapté aux besoins du client (option) |
| programmation du 离线编程 /Offline | W/Available |
| 相机数量 /No. de caméra | 4 套/4 ensembles (appareil photo numérique de 数字相机) |
| reconnaissance de caméra de vision du 固定飞拍识别元器件 /Bottom | |
| correction du 校正 /Vision alignment+Mark du 视觉对位 +MARK | |
| précision du 重复精度 /Repeat | ± 0.02mm |
| taille du 贴片高度 /Mounting | w20mm |
| vitesse du 贴片速度 /Mounting | 80000CPH (本公司最优条件下) (vitesse optima) |
| gamme du 贴装零件范围 /Components |

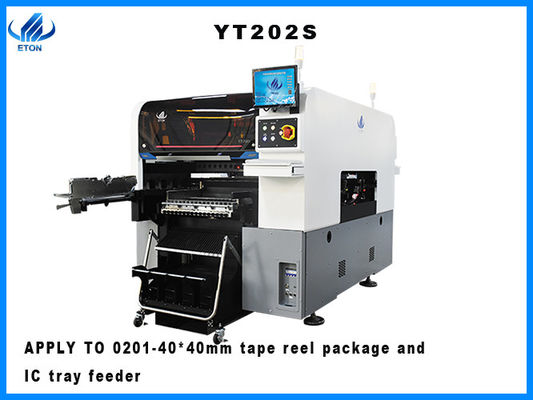

0201 背包料 d'IC de 封装料及 du 〜 40*40mm Paquets de bande magnétique de la minute 0201 ~40*40mm et conducteur etc. de plateau d'IC. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| environnement du 使用环境 /Operating | 23°C 土 3°C |
| direction d'ansmission du 传输方向 /T « | 标准 (单向) /Standard : Direction simple |
| mode du 传送方式 /Transmission | commande du 在线 /Online |
| mode du 定位方式 /Position | 光学 /Optical |
| consommation du 耗气量 /Ai « | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| contrôle du 电气控制 /Electrical | Recherche et développement du 自主研发 /Independent d'ETON par ETON |
| ensemble du module 1 de carte ordre du 套 /Motion du 运动控制卡模块 1 | Recherche et développement du 自主研发 /Independent d'ETON par ETON |
| 轴驱动方式 /X, Y, manière de XYZ d'entraînement d'axe de Z | moteur magnétique du moteur linéaire +Servo de 高端磁悬浮电机 + de 伺服电机 /High-end |
| 可放置送料器数 >/No. de station de conducteur | 双边送料器台车站位 32PCS, 盘 du 可装物料 64 (单边送料器台车站位 16PCS, 盘 de 可装物料 32), 背包可自由切换 d'IC de 根据产品需要送料器台车与 (背包选配)/double fente 32PCS, paquets de chariot d'amarrage de côté de bande magnétique : 64PCS (fente simple 16PCS, paquets de chariot d'amarrage de côté de bande magnétique : 32PCS), librement commutant entre accoupler le conducteur de plateau de feederdC de chariot et de plateau d'IC : Option) |
| 吸嘴安装数 m/No. des têtes | côté du 双边 20PCS (单边 10PCS) /Double : 20pcs (côté simple : 10pcs) |
| manière du 送料方式 /Feeding | conducteur principal de double du 双头智能送料器 /Intelligent |
Introduction d'ETON
Eton a plus de 10 ans d'expérience dans l'industrie de SMT, a 52000 mètres carrés de parc industriel dans la province de Jiangxi, a sa propre équipe indépendante de R&D, et soutient la commande numérique par ordinateur et l'OEM
Notre service
Tant que vous achetez nos machines, nous des ingénieurs support pour les installer sur place gratuitement. Au cours de la période de garantie, toutes les pièces sont endommagées et remplacées gratuitement. Nous soutenons l'enseignement visuel en ligne 24 heures sur 24, et le service perpétuel de mise à jour de logiciel gratuit de soutien. Nous avons les ingénieurs et les bureaux locaux en Inde et en Egypte, et le service est très commode.
FAQ
Q : Avez-vous un certificat de certification de produit ?
: Nos produits ont ccc, CE, certification de SRIA.
Q : Que diriez-vous de du service après-vente ? Que diriez-vous de la garantie ?
: Nous avons une équipe d'ingénieurs professionnels pour résoudre vos problèmes. Toutes les pièces qui exigent la réparation et le remplacement sont ofcharge libre au cours de la période de garantie. Nous pouvons également te fournir la formation et l'installation sur place, et l'appui à télécommande de la machine, la machine emploie l'interface chinoise et anglaise, très facile à utiliser.
Q : Est-vous une société commerciale ou un fabricant ?
Nous sommes un fabricant professionnel spécialisé chaîne dans l'imprimante d'écran, la machine de SMT, la machine de transfert, le four de ré-écoulement, de SMT production et d'autres produits de SMT.
