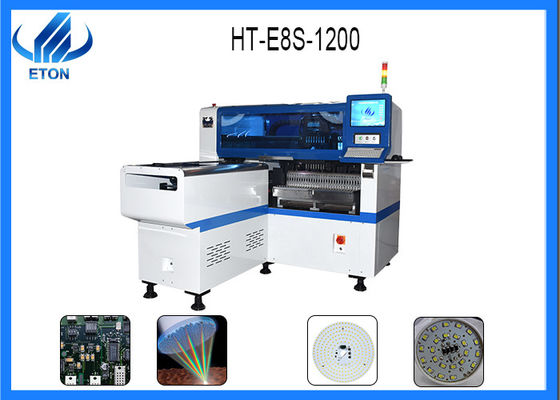

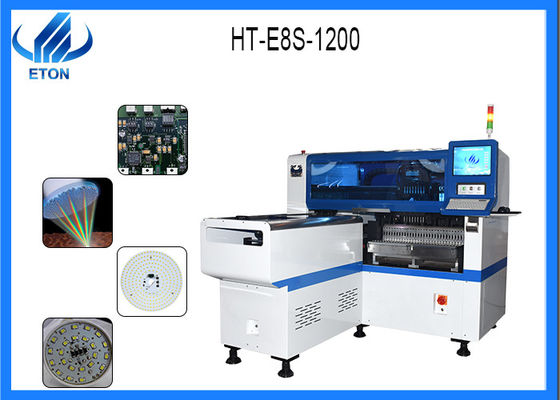

Le mounter de transfert de puce de SMT a dedans mené l'industrie légère pour l'ampoule menée, l'ampoule de DOB, etc.

Le mounter de transfert de puce de SMT a dedans mené l'industrie légère pour l'ampoule menée, l'ampoule de DOB, etc.

Paramètre technique

Dimension : 2550*1650*1550mm

Poids total : 1700kg

Largeur de longueur de carte PCB : Maximum : minute de 1200*500mm : 100*100mm

Épaisseur de carte PCB : 0.5-5mm

Caméra de No.of : 2sets de caméra importée

Fixage de carte PCB : Pression réglable pneumatique

Montage du mode : Cueillette de groupe et placingseparate distinct sélectionnant et séparer le placement

Logiciel : R&D indépendamment

Montage de la précision : ±0.04mm

Montage de la taille :<15mm>

Montage de la vitesse : 45000 CPH

Composants : LED, condensateurs, résistances, IC, composants formés, etc.

Direction de transmission : Les deux direction (option)

Technologie brevetée exclusive

Système de alimentation de conducteur électronique.

Identifications de vol d'alignement de vision, correction de marque.

Fonction de rechargement matérielle directe

Automatique-optimisation après des coordonnées produites, etc.

Processus de SMT

imprimante 1.stencil : la pâte de soudure est manquée sur la carte PCB par l'imprimante de pochoir

2.mounter : la fonction est de monter les composants extérieurs de bâti à la carte PCB dans la position correcte. L'équipement utilisé est une machine de SMT, située dans la chaîne de production de SMT derrière la machine d'impression d'écran.

3.Curing : la fonction est de fondre l'adhésif de sorte que les composants extérieurs d'assemblée soient fermement collés sur le panneau de carte PCB. L'équipement utilisé est un four de moulage, situé dans la chaîne de production de SMT derrière la machine de SMT.

soudure 4.Reflow : la fonction est de fondre la pâte de soudure, de sorte que les composants extérieurs d'assemblée et le panneau de carte PCB fermement aient collé ensemble. L'équipement utilisé est un four de soudure de ré-écoulement, qui est situé derrière la machine de SMT SMT dans la chaîne de production.

5.cleaning : son rôle est d'assembler le panneau de carte PCB sur en haut les résidus de soudure néfastes tels que le retrait de flux. L'équipement utilisé est une machine à laver, la position peut ne pas être fixé, peut être en ligne, ne peut pas être en ligne.

6.detection : son rôle est d'assembler le panneau de carte PCB pour la détection de soudure de qualité et de qualité d'assemblée. L'équipement utilisé inclut la loupe, microscope, l'instrument de test en ligne (les TCI), instrument volant d'essai d'aiguille, l'essai optique automatique (AOI), système de test de rayon X, instrument d'essai de fonction et ainsi de suite. L'emplacement selon les besoins de la détection, peut être configuré dans l'endroit approprié sur la chaîne de production.

7.repair : son rôle est de détecter l'échec de la reprise de panneau de carte PCB. Les outils utilisés sont fer à souder, poste de travail de réparation, configurent etc… n'importe où dans la chaîne de production.
