Machine de transfert de doubles becs multifonctionnels à grande vitesse du module 40
Caractéristiques principales de machine
- Adoptez la tête modulaire multi à grande vitesse, appliquez-vous à la grande puce ultra petite de la puce 0201~10*10mm, gamme widercomponent ;
- Dispositif de détection de vide : Chaque tête de placement avec la fonction de détection indépendante, qui améliore la stabilité de l'équipement et la fiabilité du produit ;
- Capacité ultra à grande vitesse : Adoptez le moteur linéaire magnétique à extrémité élevé, le système servo et la tête modulaire de fonction multi, la capacité augmentée de 25% comparé à la machine traditionnelle, la vitesse optima reach120000 CPH ;
- Tête auto-développée toute neuve de placement de haute précision ;
- Combinez la caméra de grande précision de reconnaissance de marque avec la caméra fixe de vision de vol, assurez l'exactitude de placement ;
- Accouplement du chariot : Double fente 32 PCS, paquet de chariot d'amarrage de côté de bande magnétique : 64 PCS (fente de accouplement simple 16 PCS, paquet de chariot de bande magnétique : 32 PCS)
- Conducteur tête double futé de bande : Conducteur électrique intelligent de bande magnétique de double tête de série de soutien YT, en corrigeant optiquement la position de alimentation du composant, il peut réaliser l'alimentation stable, précise et ultra-rapide ;
- La tête de placement adopter la détection indépendante de vide, améliorent la représentation de placement ;
- En programmant off-line, épargnez la période du cycle de changement ;
- Fonction de étude intelligente du logiciel AI et fonction d'optimisation automatique.
- Deux portiques, 20 spindles*2 portique, 40 axes totaux ;
- La carte PCB flexible manipulant des capacités, double rail, portique peut monter la même grande carte PCB en même temps, réalisant la production flexible.
Paramètre principal de machine
| Modèle |
YT-402 |
| Taille de carte PCB |
Taille maximum : 500*450 millimètre (côté simple)
500*300 (double côté)
Taille minimum : 50*50 millimètre
|
| Épaisseur de carte PCB |
0.5-4.5 millimètre |
| Fixage de carte PCB |
Cylindre maintenant, largeur de voie réglable |
| Rail |
2 rails, 2 portiques (le rail 1,4 sont le rail fixe) |
| Logiciel |
R&D indépendamment |
| Système de la gestion de la production MES |
Adapté aux besoins du client (option) |
| Programmation en différé |
Disponible |
| Caméra |
Composant principal de reconnaissance de vision de vol
Alignement de vision + correction de marque
|
| Précision de répétition |
±0.02 millimètre |
| Montage de la taille |
≦6 millimètre |
| Mode de position |
Optique |
| Vitesse optimale |
120000 CPH |
| Gamme composante |
Minute paquets et IC etc. de 0201~10 millimètres. |
| Mode de position |
Optique |
| Têtes de No.of |
Double côté : 40 PCS
Côté simple : 20 PCS
|
| Manière d'alimentation |
Double conducteur principal intelligent |
| X, Y, manière d'entraînement d'axe de Z |
Moteur linéaire magnétique à extrémité élevé + moteur servo |

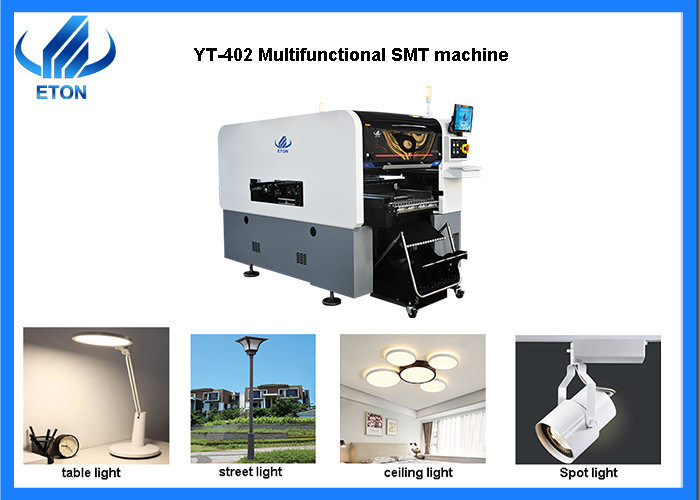

Image de machine
Produits d'application
Il produits à haute précision d'un bâti, tels que les affichages, les conducteurs, les cartes etc.
Profil d'entreprise
L'équipement Cie., Ltd d'automation de Shenzhen ETON, fondé en 2011, est un fournisseur se concentrant sur la R&D,
production et ventes d'équipement périphérique ultra-rapide de mounter de SMT et d'automation de SMT, aussi bien que
la fabrication et le plan de processus de la production de vêtement. La société a SMT Mounter ultra-rapide
unité commerciale, unité commerciale de matériel d'impression de pâte de soudure de précision, distribution ultra-rapide de précision
unité commerciale de la défense et unité commerciale automatique périphérique d'équipement de maquillage de SMT.
Certification :
Nous avons obtenu 9 brevets d'invention, 112 brevets pratiques, 12 brevets de logiciel.
Nous sommes entreprise de pointe avec du CE, SIRA, ccc, l'OIN a attribué comme « Bien-connaissez la marque » et beaucoup de brevets de technologie, et ayez une expérience riche (plus de 10 ans) dans la chaîne de production de lumière de LED programme.
Paquet et livraison de machine de transfert :
Avantages de paquet
Filmer l'emballage : Rendez la machine emballage, poussière et humidité sanitaires, propres, scellés ; ayez la bonne résistance aux chocs, la résistance à l'impact, et la bonne représentation de protection avec l'étanchéité et la fixité.
emballage de vide : Avantages d'étanche à l'humidité, preuve de la poussière et ainsi de suite.
emballage en bois : Il a bon amortissant la représentation, les fonctions de résistance, de haute résistance et hygroscopicité, étanches à l'humidité et tremblement de terre-résistantes à la corrosion.
Notre service après-vente :
Nous enverrons notre ingénieur à votre usine pour installer la machine et la formation librement.
Nous avons le bureau de service en Inde, et avons l'ingénieur indien à Delhi et Mumbai.
Peut soutenir rapidement.
La garantie standard est d'un an, pendant la garantie, toutes les pièces doit être réparée et remplacé soyez libre.
FAQ :
Q : Quelles sont les conditions de paiement ? Que diriez-vous du terme commercial ?
: T/T est CORRECT. Vous pouvez choisir Shenzhen FOB.
Q : Quel est votre délai de livraison ?
: Habituellement 30 jours après dépôt, si nous avons l'inventaire, le temps peut être avancé.
Q : Y a-t-il une garantie de qualité ?
: Nous collons à la qualité d'abord, amélioration orientée client et continue !
Q : Votre interface du logiciel est-elle en anglais ?
: L'interface anglaise et l'interface chinoise sont chacun des deux disponibles.
Q : Il est difficile d'utiliser la machine ?
: Aucun, pas du tout. Pour nos clients précédents, tout au plus 5 jours est suffisants à apprendre à actionner les machines.
