Détails sur le produit:
Conditions de paiement et expédition:
|
Modèle: | YT202 | Garantie: | 1 an, 12 mois |
---|---|---|---|
nom: | SMD Chip Mounter, machine de transfert de SMT, SMT Chip Mounter | Application: | Chaîne de production de SMD, machine de tireur de support de SMT, chaîne de production de SMT, pour |
Alimentation d'énergie: | 380V 50HZ | Condition: | 100% original, tout neuf |
Nom de produit: | Machine d'Assemblée de la machine d'endroit \ LED Mounter \ LED, tireur automatique de support de SM | Poids: | 1700KG |
Montage de la vitesse: | 90000 CPH | Utilisation: | Assemblée de carte, machine de support de SMT, SMD |
Dimension: | 2317*1376*1762mm | Conducteurs: | 32pcs |
Tête: | 10PCS | ||
Surligner: | Machines de transfert de production de LED,Têtes de transfert de la machine 10,Têtes de la machine 10 de support de LED |

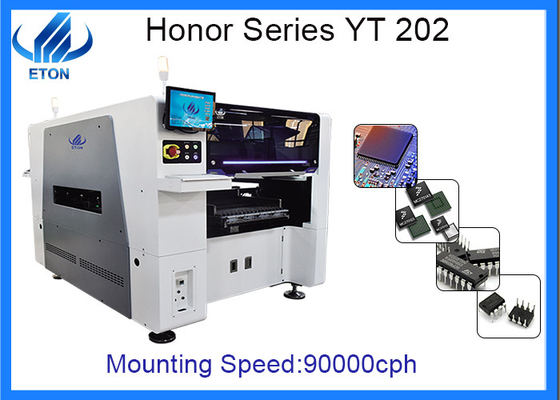

Machines de transfert de production de l'électronique des têtes LED de la machine 10
Détails de produit
Number modèle : YT202
Dimension : 2317*1376*1762mm
Têtes : 20pcs
Poids : 1700kg
Montage de la vitesse : 90000CPH
Puissance : 380AC 50HZ
Conducteur : module du double 32pcs
Taille de carte PCB :
Max : 500*450mm (simple) de carte PCB/500*300mm (carte PCB de double)
MINUTE : 50*50mm
Épaisseur de carte PCB : 0.5-4.5mm
Composants de noyau : Moteur
Marque : ETON
Caméra visuelle : 4set de caméra importée
Point d'origine : Guangdong, Chine
Garantie : 1 an
Au sujet de PCBA
Processus et technologie
1. Épissure : 1. V-coupe se joindre : l'utilisation de la machine de segmentation, cette méthode de section de segmentation lisse, aucune mauvaise influence sur le processus suivant.
2. Employez la connexion de trou d'épingle (trou de timbre-poste) : devez considérer les bavures après fracture, et si le processus d'ÉPI sur la stabilité de montage de machine à connecter, devrait également considérer si l'impact du périphérique prêt à brancher au-dessus de la voie, et si l'Assemblée d'Assemblée.
Matériel de carte PCB :
La température de carte PCB SMT du panneau de fibres agglomérées le Groupe des Dix, G11, FR4, FR5 et l'ÉPI, impact relativement petit de la température de THT.
3. L'influence du câblage du connecteur de protection et la position d'à travers-trou sur la production de SMT :
le câblage du connecteur de protection et la position d'à travers-trou ont une grande influence sur le rendement de soudure de SMT, parce que les connexions de protection et les à travers-trous inexacts peuvent agir en tant que soudure de « bonne affaire », la soudure liquide est sucé hors du four de ré-écoulement. Les conditions suivantes sont bonnes pour la qualité du produit :
(1) réduisent la largeur du connecteur de protection : s'il n'y a aucune capacité de chargement actuelle et des restrictions de taille de fabrication de carte PCB, la largeur maximum du connecteur de protection est de 0,4 millimètres ou la largeur de protection de 1/2, peut être plus petite.
(2) des protections reliées à une vaste zone de bande conductrice (par exemple, la terre, alimentation d'énergie) sont de préférence reliées à un fil étroit pas moins de 0,5 millimètres de longueur (la largeur des que 0,4 millimètres non plus grand ou la largeur non plus grande que 1/2 capitonnent la largeur).
(3) fils se reliants Avoid du côté ou d'un coin dans la protection. De préférence, le fil se reliant entre du milieu de l'arrière de la protection.
(4) le trou traversant ne devrait pas être placé dedans ou directement près de la protection de l'assemblée de SMT. La raison est : le trou traversant dans la protection attirera la soudure dans le trou et la soudure de cause pour partir du joint de soudure ; directement près du trou dans la protection, même s'il y a une bonne protection verte, il peut causer l'effet de radiateur, changera la vitesse commune d'infiltration de soudure, il mène au phénomène d'ériger le comprimé, qui gênera la formation normale du joint de soudure quand il est sérieux.
(5) la connexion entre le trou traversant et la protection est de préférence pliée avec une ligne étroite de connexion de longueur pas moins de 0,5 millimètres
FAQ
Q : quel genre de matière première i préparé pour SMT devrait-il ligne ?
: vous avez besoin préparé incluez principalement : Carte PCB, pâte de soudure, composants, conducteurs, becs etc.
Q : Pouvez-vous soutenir la ligne entière de SMT ?
: oui, nous pouvons fournir la ligne entière solution de SMT si vous voulez, nous sommes professionnels dans ce domaine.
Q : Pourquoi leur prix de machine est tellement inférieur au vôtre ?
: Vous avez dit qu'il y a quelques machines d'épluchage meilleur marché que nous sur le marché, qui existe, mais leur argument de vente est prix, et notre argument de vente est qualité. Nous pouvons vous garantir la qualité de la machine de transfert d'ETON, et la valeur est bien davantage que notre prix.
