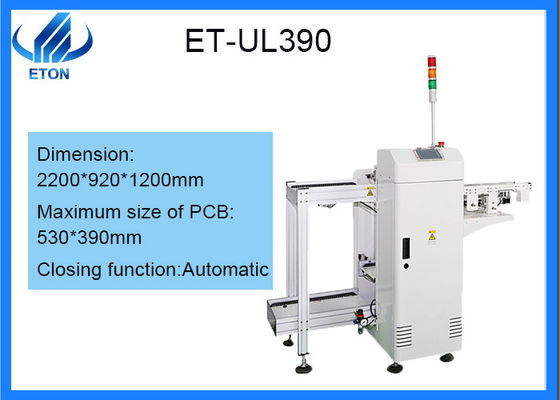

Machine de chargeur de la MACHINE ET-UL390 de SMT
SPÉCIFICATIONS
Article : Machine du chargeur ET-UL390
Dimension : L2200*W920*H1200mm
Vue : Rail de guide en aluminium spécial de profil et mille types spécial chaîne en plastique d'oiseau
Ascenseur : la commande de moteur de frein de 120W Taïwan utilise la vis de boule pour faire la magazine intensifiant et vers le bas
Structure : Structure pneumatique de bride
long convoyeur de plaque de pression de 0.9M : 1 ensemble
Taille maximum de carte PCB : L530*W390
Caractéristiques de boîte de chiffre d'affaires : (L) 535* (W) 460* (H) 565mm
Direction : De gauche à droite/droit vers la gauche
Sélection de lancement de plate-forme d'ascenseur : 10,20,30,40
Fonction se fermante : Automatique
Panneau de contrôle des opérations : Écran tactile de véritable couleur de contrôle d'affichage

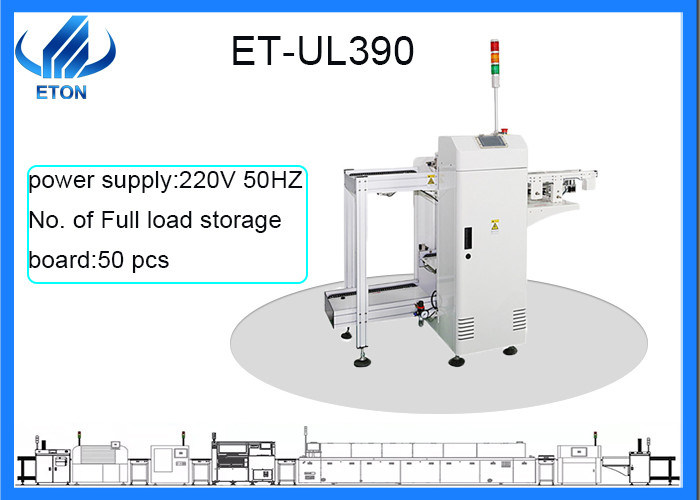

alimentation d'énergie : 220V 50HZ
No. de conseil de stockage de chargement complet : 50 PCs
Caractéristiques automatiques de déclencheur :
travaux du contrôle 1.microcomputer, stables et fiables
les panneaux de commande du bouton 2.Fuji ou de l'écran tactile deux à choisir, dialogue homme-machine est commode
3. un certain nombre de fonctions saines et légères d'alarme
4.can utilisent la boîte matérielle standard, polyvalence forte, peuvent placer trois étagères matérielles
5. selon l'épaisseur de carte PCB, peut placer les étagères matérielles à travers l'étape
mécanisme intégré de plaque de pression de la machine 6.material
la fonction du compte 7.with automatique, commode pour des statistiques de production, avec la structure de communication de signal, peut être reliée en ligne à d'autres machines
Conditions d'exploitation sûre :
1. La botte, prêtent svp l'attention à la musique de travail, pression atmosphérique est correcte.
- pendant l'opération de blanc-lumière, n'appuyez pas sur le bouton de secours à moins que le bouton soit enfoncé une urgence.
- il est interdit pour qu'un membre du personnel soit attaché à une machine fréquemment ou sur une machine.
- le chariot de levage, ne mettent pas votre main autour du cadre
- attention pour ajuster l'espacement de plat sur le support, au loin facile à mener pour tomber le conseil, fortement facile à mener au panneau de carte
Pré-botte :
1. mise sous tension. Source d'air. Mettez en marche le commutateur électrique.
2. 1,2adjust la catégorie de la voie, de sorte qu'elle soit compatible à la catégorie du plat d'ACP. Trois envoient le secteur d'étape de conseil hors de l'ensemble d'achat de point de conseil
3. ensemble d'étape : appuyez sur le bouton pour choisir le lancement 12342.
ajustement du panneau 4.out :
4.1manually ajustent la tige pousseuse au milieu de la carte PCB à produire.
4.2make sûr la machine peut envoyer au panneau sans à-coup 4.3press la clé blanche
4.4press la clé de retour
