Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | machine de transfert | Garantie: | 1 an |
---|---|---|---|
Montage de la vitesse: | 80000CPH | rail: | 2 rails, 2 portiques (le rail 1,4 sont le rail fixe) |
Puissance: | 380AC 50HZ 6KW | Mode de transmission: | Commande en ligne |
Surligner: | Machine de support de PLCC SMT,Machine en ligne de support de SMT d'entraînement,machine de transfert 6 kilowatts |

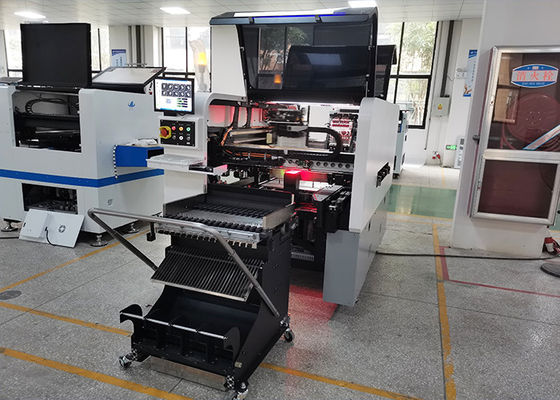

BGA, CSP, carte de relais statiques de PLCC boaed montant la machine avec la fente de chariot d'amarrage de 80000CPH 64 PCS
Description de produit

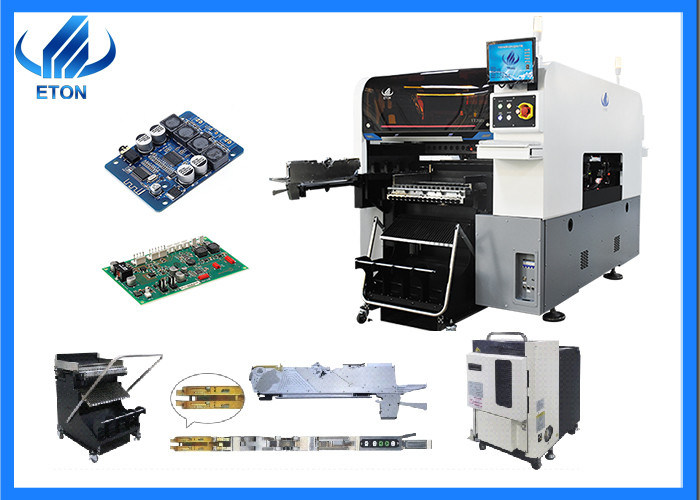

La machine de transfert de YT202S SMT, la vitesse théorique de YT202s est 80000 CPH, tout d'abord, de l'aspect de la machine, ces deux modules sont rudement identique. La plus grande différence est que yt202s a deux têtes de montage.
Quand la machine fonctionne, ils fonctionnent pour deux PCBs différent respectivement. Deux produits peuvent être fabriqués en même temps. Le travail latéral des arrêts un et l'autre côté continue de fonctionner. Il est commandé indépendamment. Très intelligent.
le rail de guide principal de yt202s est également un moteur linéaire magnétique à extrémité élevé. il a de grande précision.
Caractéristique
Le moteur linéaire magnétique à haute précision, qui est utilisé pour améliorer la stabilité, la vitesse et l'exactitude du placement de machine.
C'est échelle discordante, il est un dispositif de détection, qui détermine l'exactitude du placement principal dans une certaine mesure.
La chaîne d'entrave, la fonction est de protéger les fils contre l'abrasion et de prolonger la durée de vie de la machine.
Notre machine YT202 de transfert a 4 caméras, un module a 2 caméras, c'est une caméra de reconnaissance de vol et la caméra de marque. C'est la caméra de reconnaissance de vol, et c'est la caméra de marque. Leur rôle est d'améliorer l'exactitude du placement de machine. C'est également l'une des raisons pour lesquelles nos machines multifonctionnelles peuvent monter des composants de précision.
Chaque tête de placement de cette machine multifonctionnelle est commandée par un moteur servo indépendant, qui peut monter différents composants.
notre ordinateur industriel, le logiciel est indépendamment développé par ETON, avec un Chinois et une interface anglaise d'opération, et l'opération est simple et facile pour comprendre.
Paramètre
Taille de carte PCB |
Taille maximum : 500mm*450mm (carte PCB simple) 500mm*300mm (carte PCB de double) Taille minimum : 50mm*50mm |
Épaisseur de carte PCB | 0.5-4.5mm |
Fixage de carte PCB | Cylindre maintenant, largeur de voie réglable |
No. de caméra | 4 ensembles/reconnaissance inférieure de caméra de vision |
Précision de répétition | ± 0.02mm |
Montage de la vitesse | 80000CPH (vitesse optima) |
Chaîne de composants | Paquets de bande magnétique de la minute 0201 ~40*40mm et conducteur etc. de plateau d'IC. |
Mode de position | Optique |
Inspection de rayon X dans l'industrie de carte PCB
Ces dernières années, BGA, QFN, CSP, secousse-puce et d'autres composants de rangée de secteur ont été très utilisés à la fabrication électronique. Comme BGA, comparé à d'autres composants, elle a un plus petit compte de goupille, une inductance et une capacité d'inter-goupille, et une meilleure dissipation thermique. Cependant, BGA a également des points faibles. Par exemple, après SMT, il est difficile de juger la qualité de soudure des joints de soudure sous le paquet par l'oeil nu ou l'essai d'AOI.
L'équipement de rayon X est basé sur la pénétration forte des rayons X. Le tube de lampe émet des rayons X sous la haute pression, qui peut effectivement pénétrer l'objet à mesurer. La représentation d'image est due diversifié à la densité et à l'épaisseur différentes, afin de réaliser la détection des joints de soudure. Pour assurer la qualité de soudure, de plus en plus les fabricants optent pour l'inspection de rayon X des composants qui cachent des joints de soudure.
